Blender でパーティクルアニメーションを行ってみる

このWebページでは Blender バージョン 2.79 で説明しています．

前準備

前準備として，Blender のインストールが終わっていること．

メニューの日本語化を行っておいた方が使いやすいでしょう．

パーティクルの生成とアニメーションの再生

  1. パーティクルを発生させたい 3次元をオブジェクトを，マウスの「右ボタンクリック」で選択

  2. プロパティの画面で，「パーティクル」のボタンをクリック

  3. パーティクルを追加したいので，「新規」をクリック

  4. 設定は，既定（デフォルト）のままにしておく

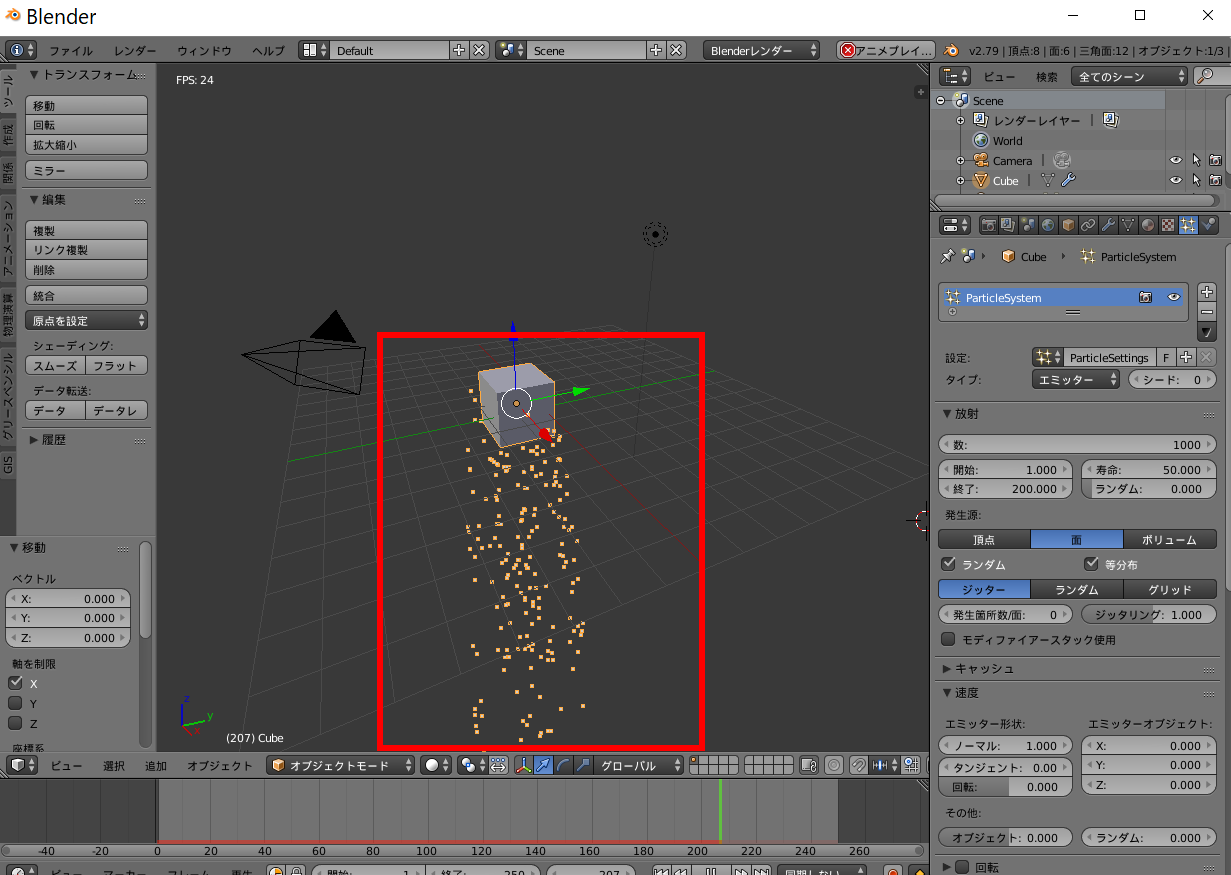

  5. シミューレション＋アニメーション再生を行うために，ALT キーと 「a」キーを同時押ししてみる

  6. ESC キーで終了

演習：パーティクルアニメーションを行ってみる

  1. 平面（Plane)の３次元オブジェクトを作りなさい

  2. 平面（Plane)の３次元オブジェクトの場所やサイズを，自分で，好きに調整しなさい

  3. パーティクルアニメーションを作りたいので，パーティクルを「新規」で作成しなさい（手順は上に書いている）．設定は既定（デフォルトのままでよい）

  4. アニメーション再生しなさい．ALT キーと 「a」キーを同時押し．

  5. ESC キーで終了しなさい

パーティクルの数，寿命の設定

演習（１）：　

  1. パーティクルの数を変えてみなさい．
  2. アニメーション再生して確認しなさい．何通りか行ってみなさい

演習（２）：　

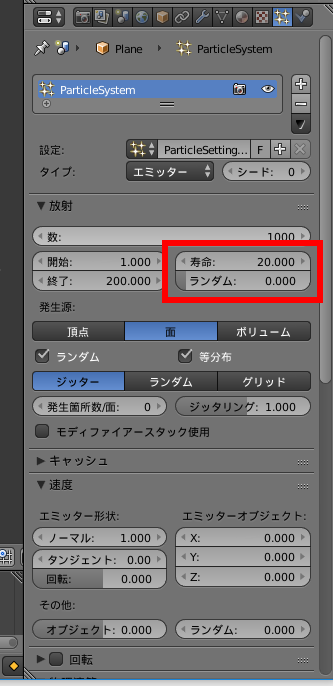

  1. パーティクルの寿命を変えてみなさい．
  2. アニメーション再生して確認しなさい．何通りか行ってみなさい
  3. パーティクルの寿命の「ランダム」を 0 から 1 までの値で変えてみなさい．
  4. アニメーション再生して確認しなさい．何通りか行ってみなさい

パーティクルの出力速度

演習（１）：　

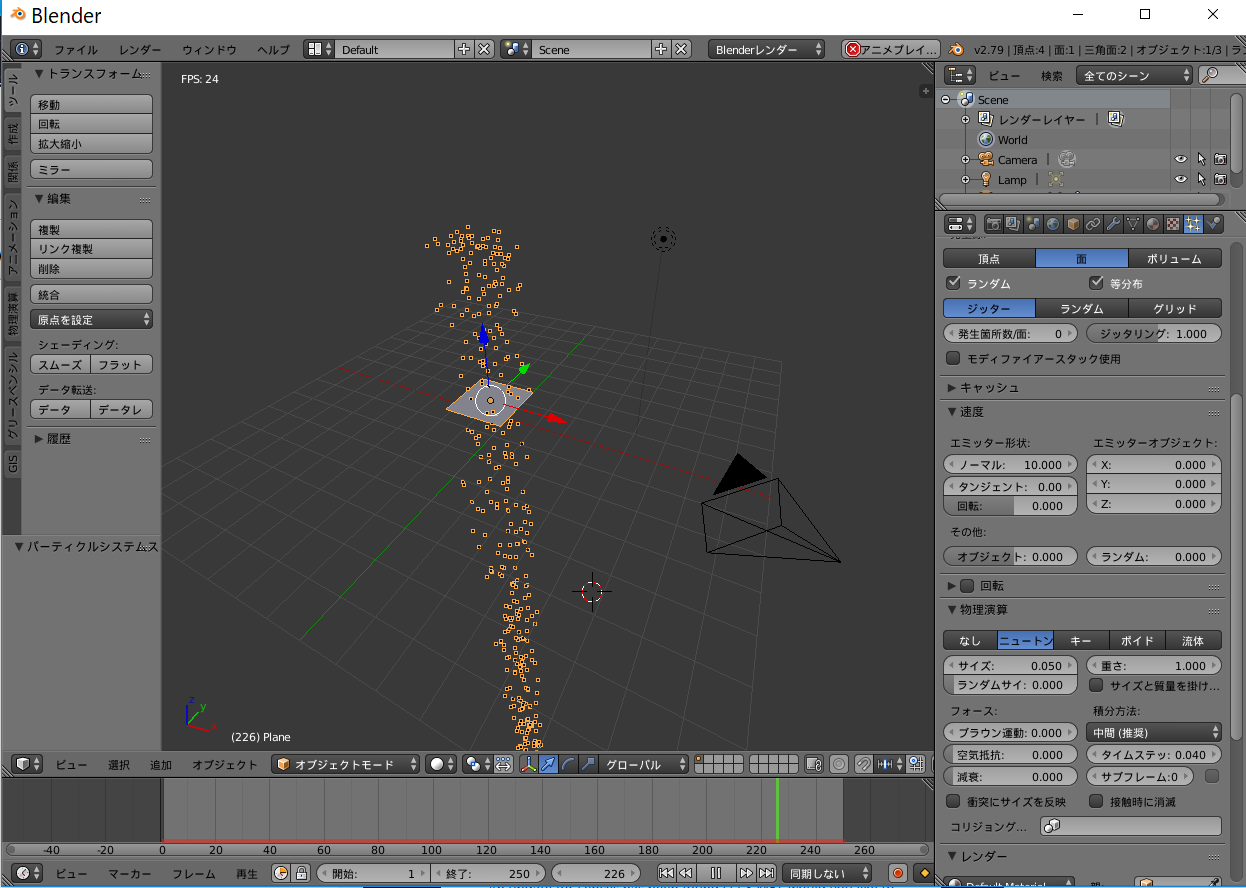

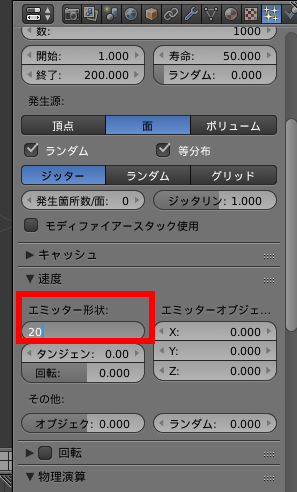

  1. パーティクルの出力速度を変えてみなさい．
  2. アニメーション再生して確認しなさい．何通りか行ってみなさい
  3. ３次元オブジェクトを回転させてみなさい．

    「R」キーで回転モード．

  4. アニメーション再生して確認しなさい．何通りか行ってみなさい

パーティクルのコリジョン（衝突）のシミュレーション

演習（１）：次の手順で， パーティクルのコリジョン（衝突）のシミュレーション を行ってみなさい

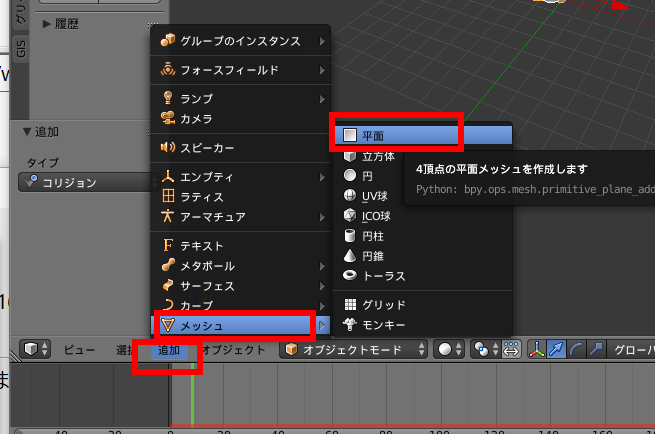

  1. 平面(Plane)のオブジェクトを追加しなさい

  2. いま追加した平面(Plane)のオブジェクトを拡大しなさい，

    「S」キーで拡大縮小モード．

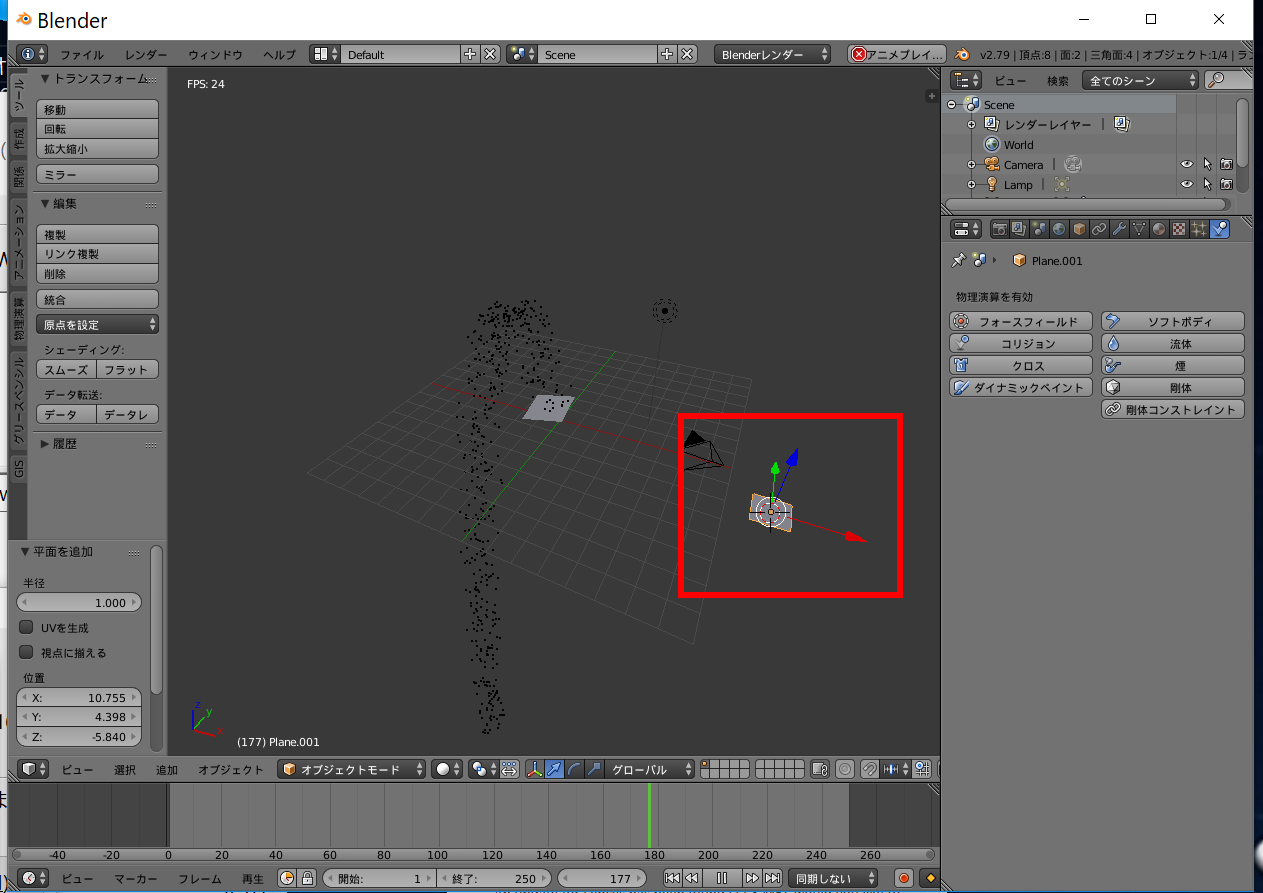

  3. いま追加した平面(Plane)のオブジェクトを移動して，パーティクルが当たるような場所に動かしなさい。

    「G」キーで移動モード．

    マウスの中ボタンを押しながらマウスを動かすと，全体が回転する．いろいろ角度を変えながらチェック．

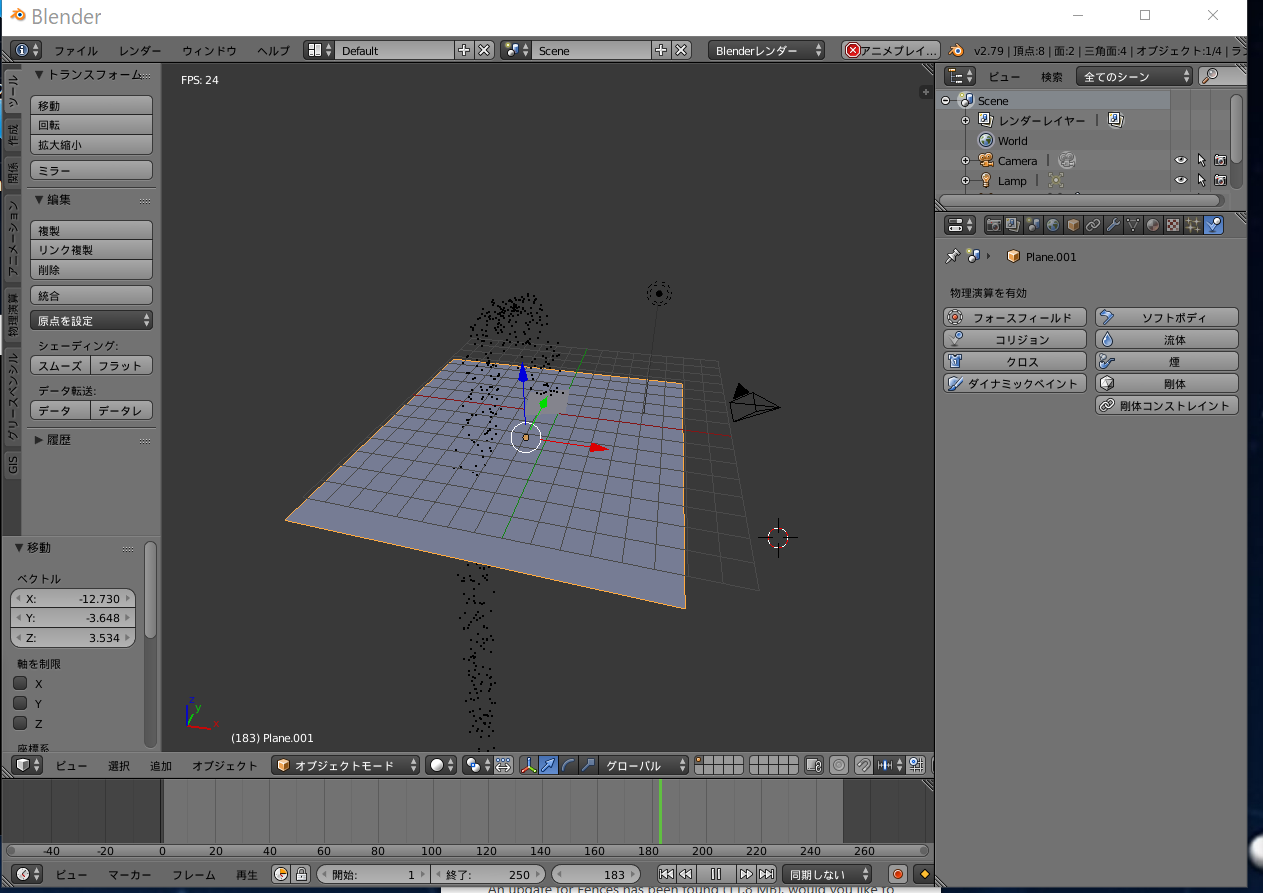

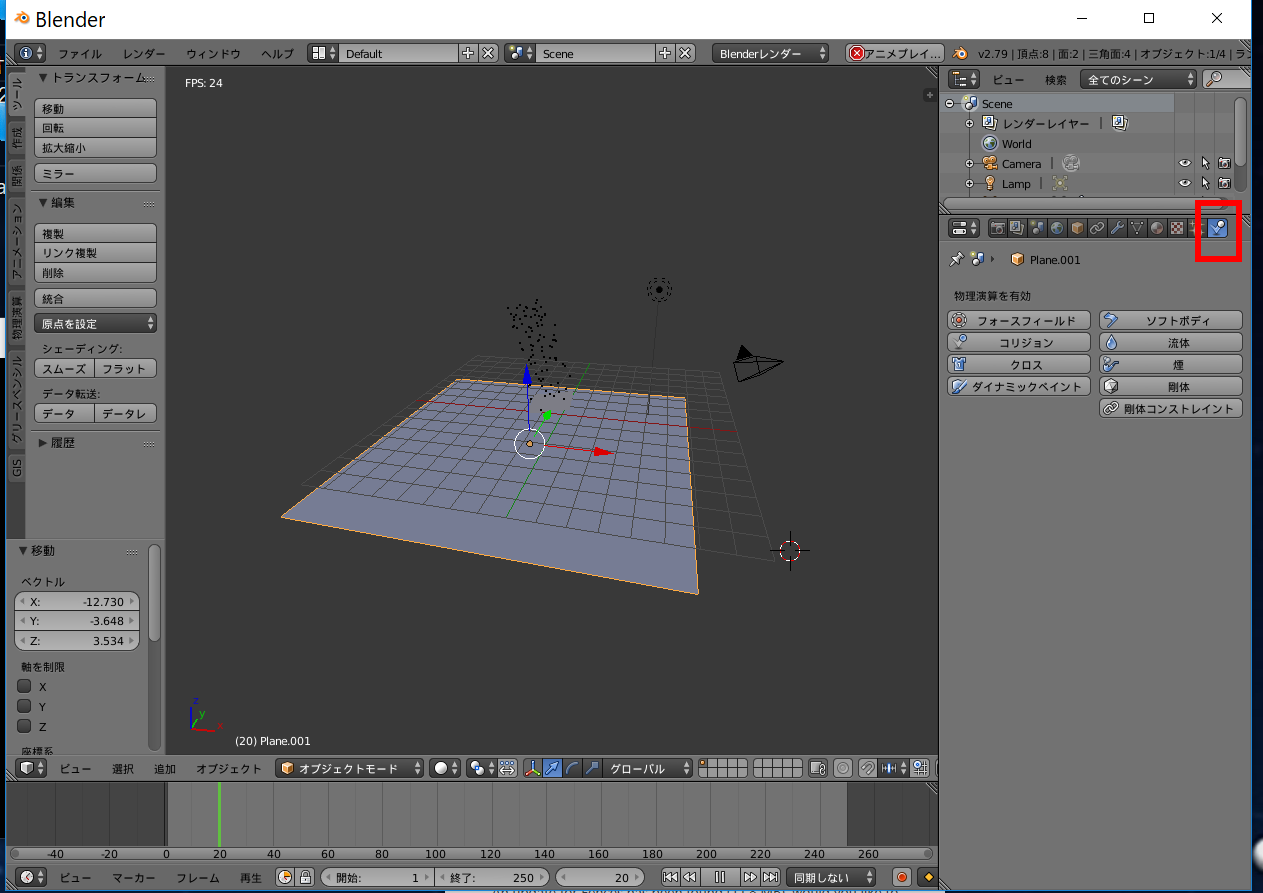

  4. シミュレーションを行いたい． あとから追加した 3次元オブジェクトが選択されている状態で， プロパティの画面で，「物理演算」のボタンをクリック

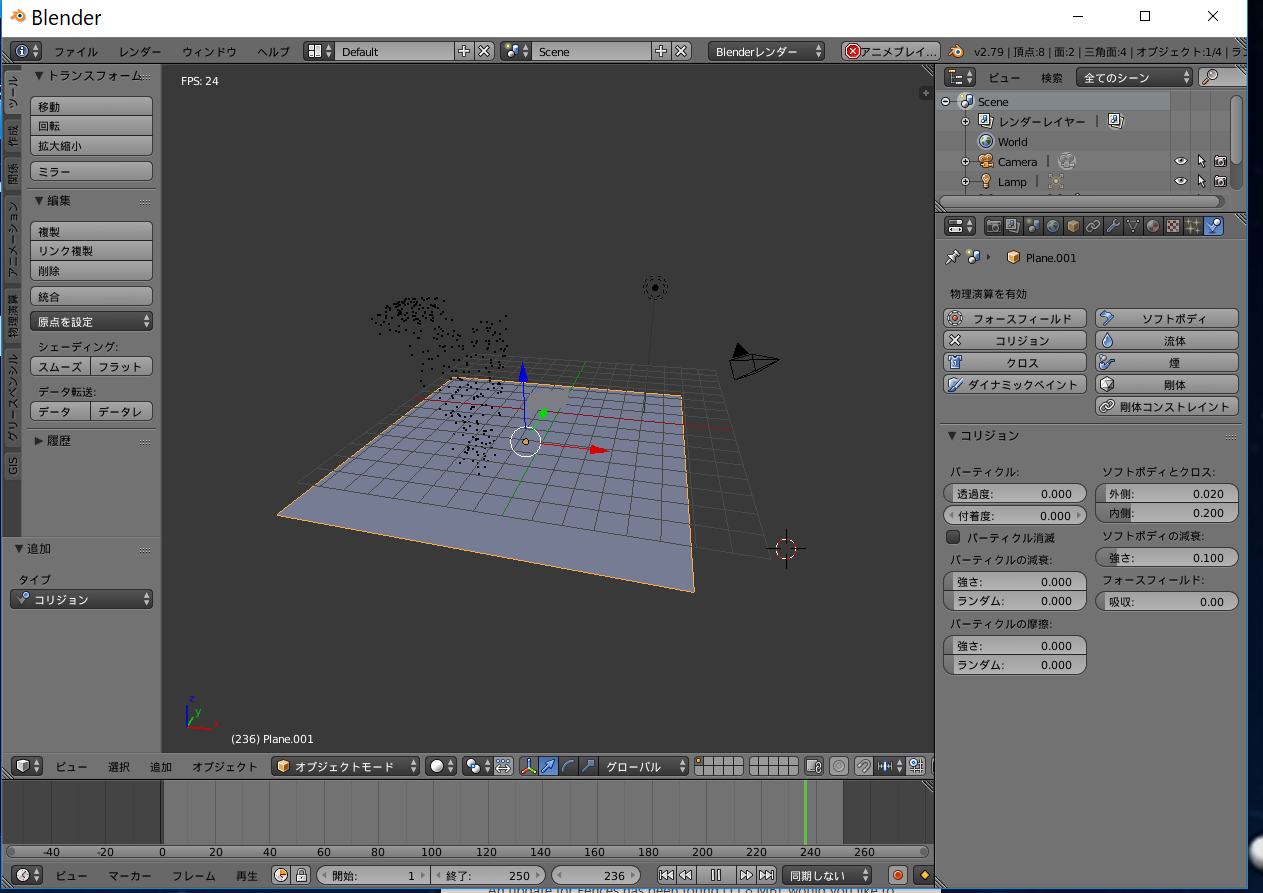

  5. コリジョン（衝突）のシミュレーションを行いたいので，「コリジョン」クリック

  6. パーティクルが跳ね返るようになるので，確認する．

    ※ シミューレション＋アニメーション再生を行うために，ALT キーと 「a」キーを同時押ししてみる

  7. 透過度の値を，0から1の間で変えてみる．

次の手順でレンダリングしてみる

  1. アニメーションのレンダリング（たくさんのフレームの一括レンダリング）

    CTRL キー + F12キー（同時押し）

  2. レンダリングが始まるので，確認する．終了を待つ．

  3. 終了したら再生する．

    CTRL キー + F11キー（同時押し）

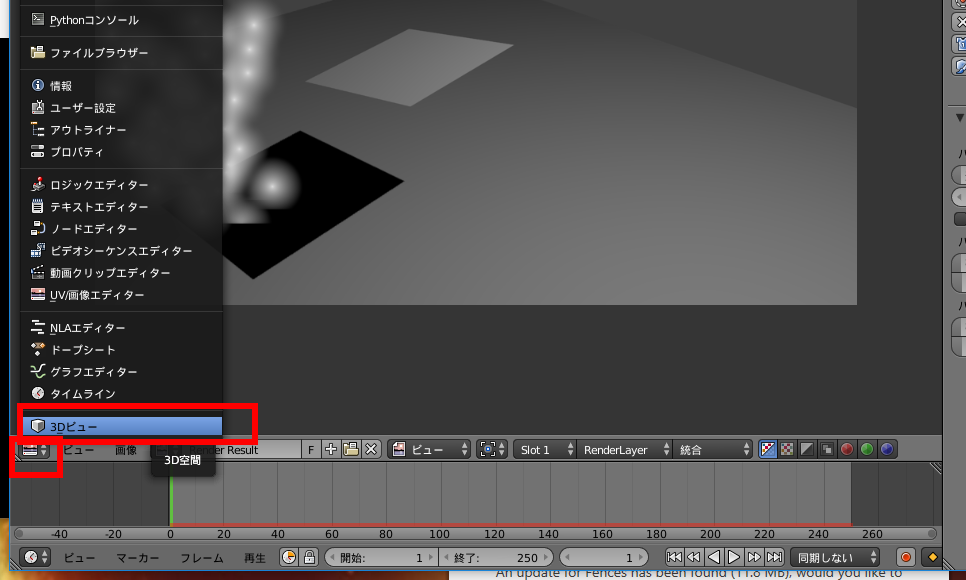

  4. 「3D ビュー」の画面に戻るには，メニューを使う

  5. カメラを見やすい位置に調整する
    1. カメラを「カメラ視野」に固定

      「N」キーを押して，「カメラをビューにロック (Lock Came to View)」をチェックし，もう一度「N」キーを押してシェルフを閉じる．

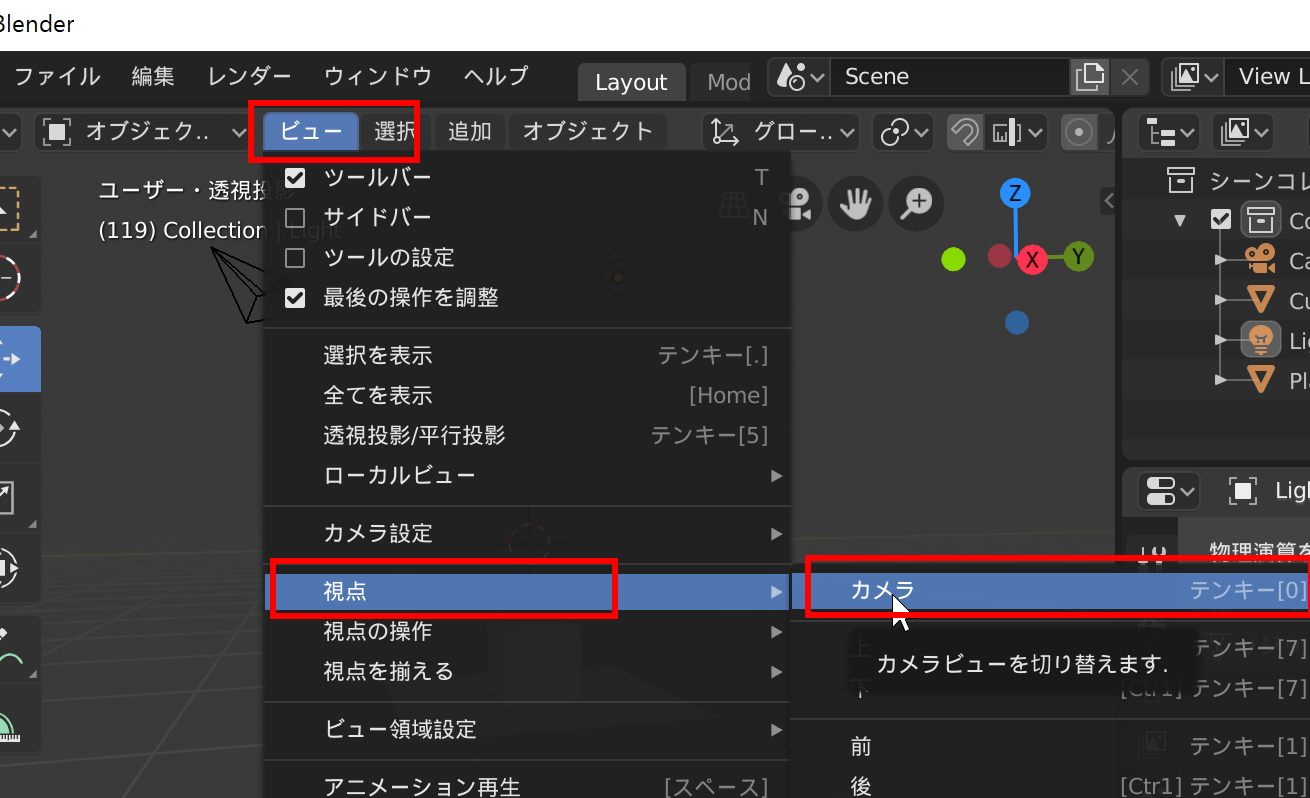

    2. 3Dビューを「カメラ視野」に変える

      View（ビュー） → Camera （カメラ）

    3. すると，「カメラ視野」を動かすと，同時に「カメラ」も動くようになる
      • 視野の自由な平行移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
      • 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動

    4. アニメーションのレンダリング, 再生

      CTRL キー + F12キー（同時押し）, CTRL キー + F11キー（同時押し）

      大変ですが，何となく，納得できる出来栄え（「カメラ視野」の操作技術の取得も）になるまでチャレンジしてみる

演習（２）：

  1. 最初に追加した 3次元オブジェクトの色を変える

  2. アニメーションのレンダリング, 再生

    CTRL キー + F12キー（同時押し）, CTRL キー + F11キー（同時押し）

演習（３）：

  1. Blender を終了する（いまのデータは消したい）

  2. 平面（Plane)の３次元オブジェクトを作りなさい

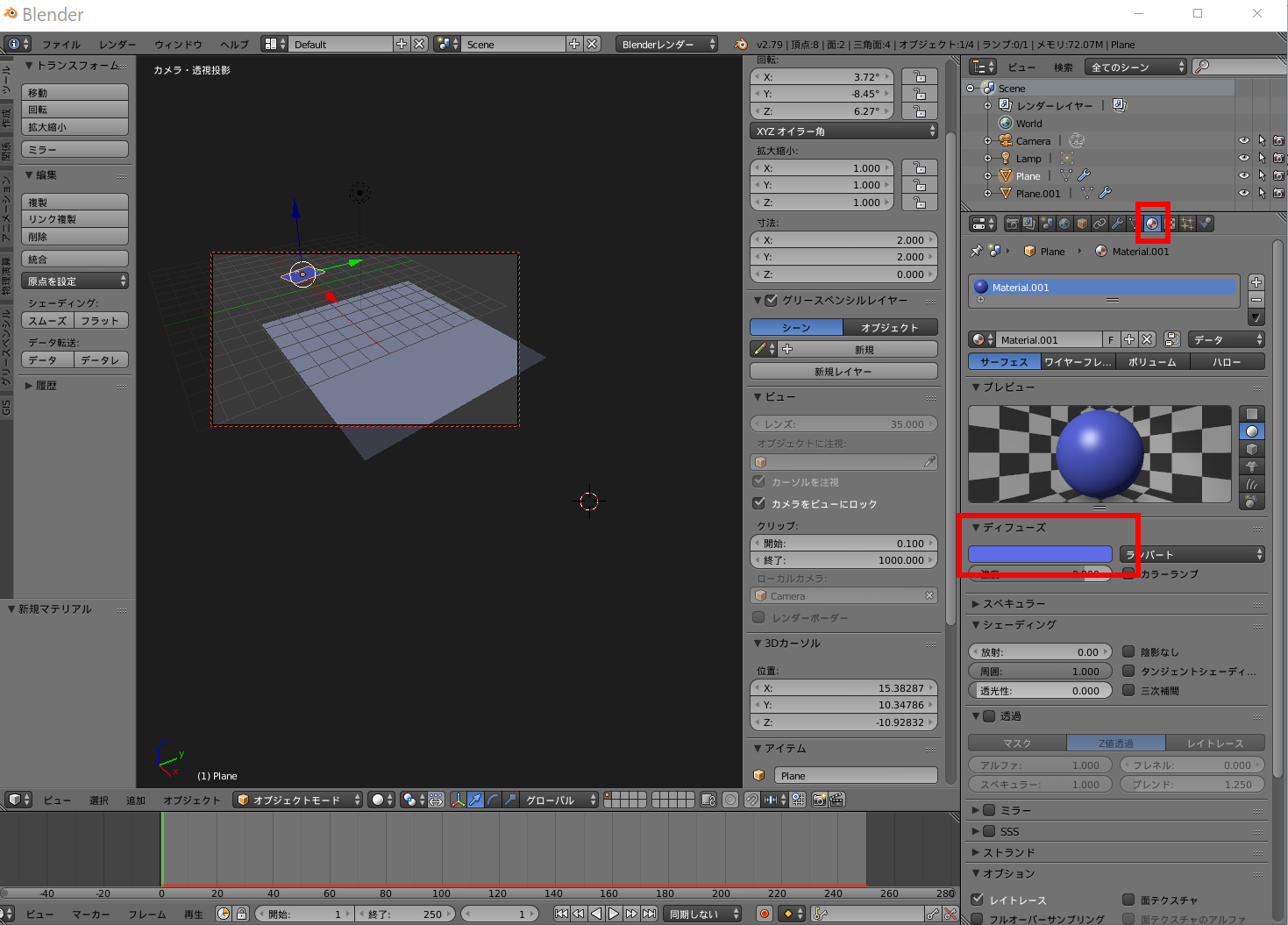

  3. 今作成した平面（Plane)の３次元オブジェクトに， 色を設定しなさい

  4. 今作成した平面（Plane)の３次元オブジェクトに， パーティクルを発生させなさい．

  5. 寿命を「120」に設定しなさい

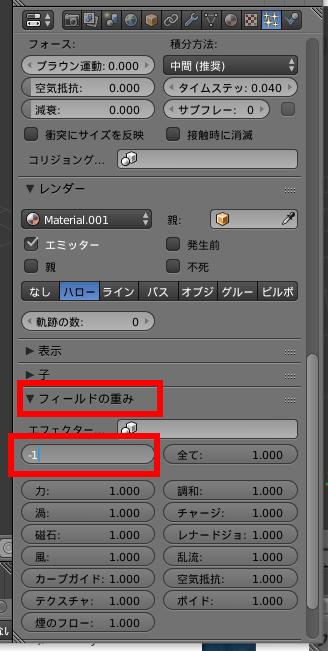

  6. 上に登っていくようにしたい． 「フィールドの重み」を展開．重力を「-1」に設定しなさい

  7. シミューレション＋アニメーション再生を行うために，ALT キーと 「a」キーを同時押ししてみる

  8. 寿命の「120」や、パーティクルの数や、パーティクルの出力速度をいろいろ変えてみる

  9. アニメーションのレンダリング, 再生

    CTRL キー + F12キー（同時押し）, CTRL キー + F11キー（同時押し）
