Python で GeoTIFF を使ってみる

GeoTIFF ファイルの読み込み,

キーワード: GeoTIFF, Python で GeoTIFF ファイルの読み込み,Python で GeoTIFF ファイルからの緯度経度の取得,osr, gdal, 基盤地図情報, 数値標高モデル, 基盤地図情報ダウンロード


前準備

Python のインストール,pip と setuptools の更新,Python 開発環境のインストール

Windows の場合

  1. Python のインストール

    Python の URL: http://www.python.org/

    インストール手順の詳細は: 別ページで説明している.

  2. pip と setuptools の更新Python 開発環境(JupyterLab, spyder)のインストール

    コマンドプロンプトを管理者として実行し,次のコマンドを実行.

    python -m pip install -U pip setuptools
    python -m pip install -U jupyterlab jupyter jupyter-console jupytext spyder


Ubuntu の場合

システム Python を使用(インストール操作は不要)

  1. pip と setuptools の更新Python 開発環境(JupyterLab, spyder)のインストール

    次のコマンドを実行.

    sudo apt -yV install python3-dev python3-pip python3-setuptools
    sudo apt -yV install jupyter-qtconsole jupyter-notebook python3-jupyter-client python3-jupyter-console python3-spyder spyder3


gdal Windows 版のインストール

OSGeo4W のインストールを行っておくこと


GeoTIFF サンプルデータファイルの準備 (1)

  1. GeoTIFF サンプルデータファイルのダウンロード

    次の Web ページから cea.tif をダウンロード

    http://download.osgeo.org/geotiff/samples/gdal_eg/

    [image]
  2. ダウンロードした .tif ファイルを,分かりやすいディレクトリ(例えばd:\)に保存

GeoTIFF サンプルデータファイルの準備 (基盤地図情報の数値標高モデル)

参考 Web ページ: http://sanvarie.hatenablog.com/entry/2016/01/10/163027

ありがとうございます.

基盤地図情報・数値標高モデルのダウンロード

  1.  国土地理院の「基盤地図情報ダウンロード」の Web ページを開く

    https://fgd.gsi.go.jp/download/

  2. ログイン画面はこちら」をクリック

    [image]

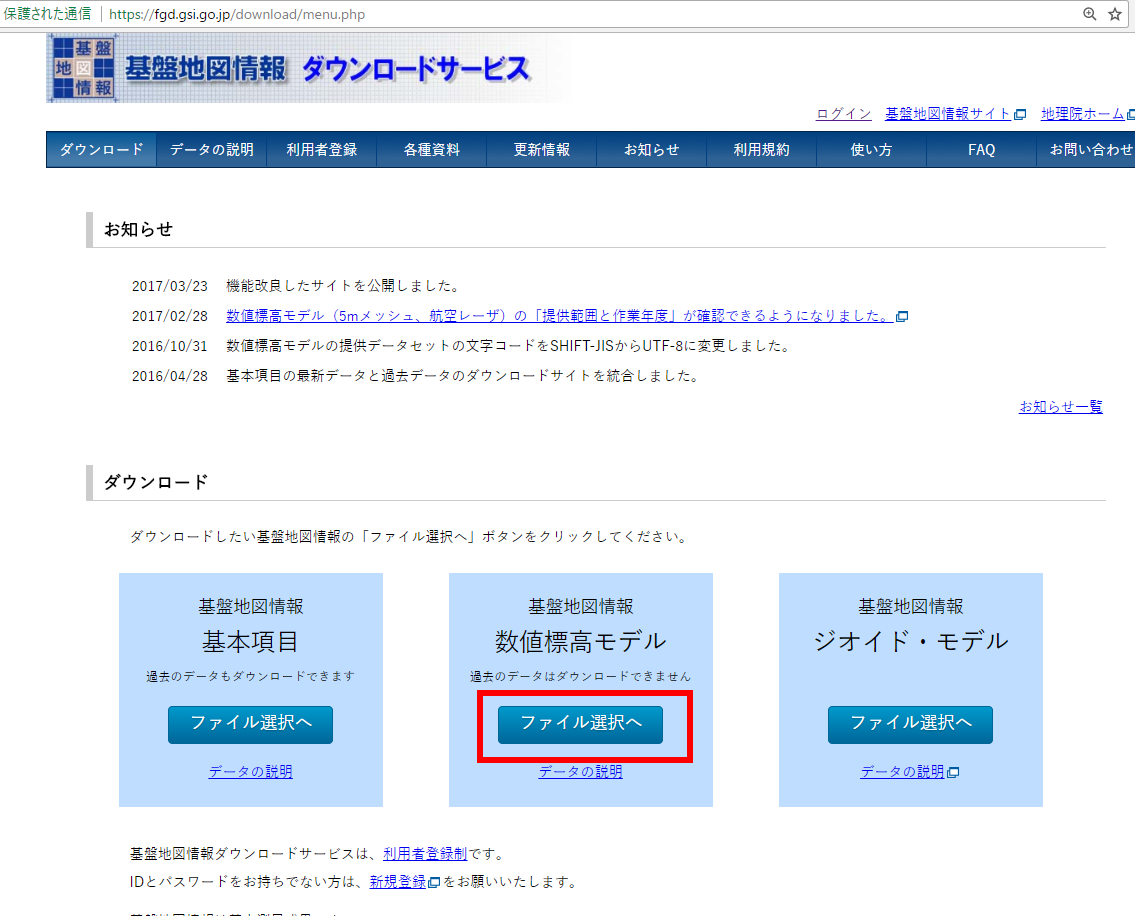

  3. 「基盤地図情報・数値標高モデル」の下の 「ファイル選択へ」をクリック

    [image]

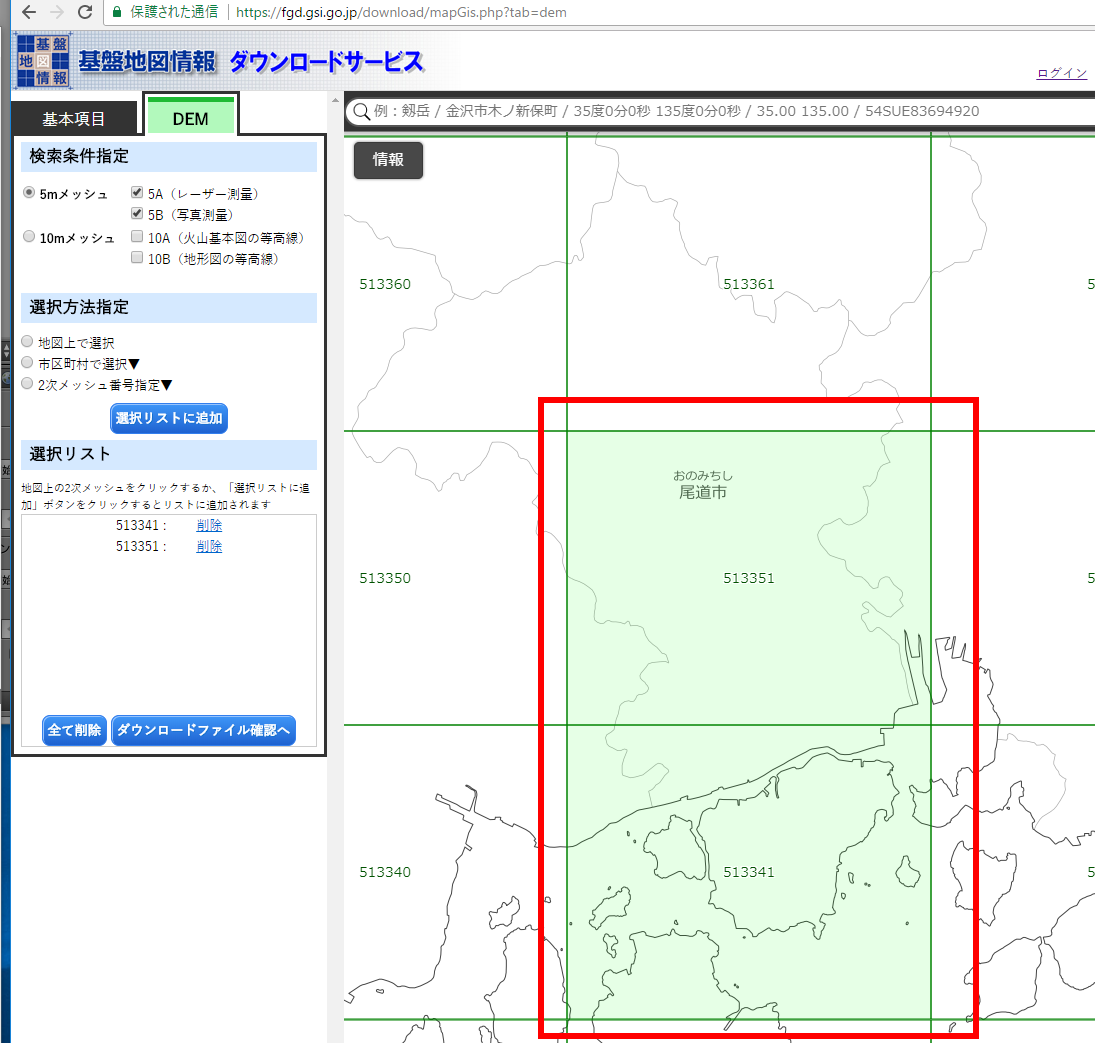

  4. ダウンロードしたい数値標高モデルの範囲を選ぶ

    [image]

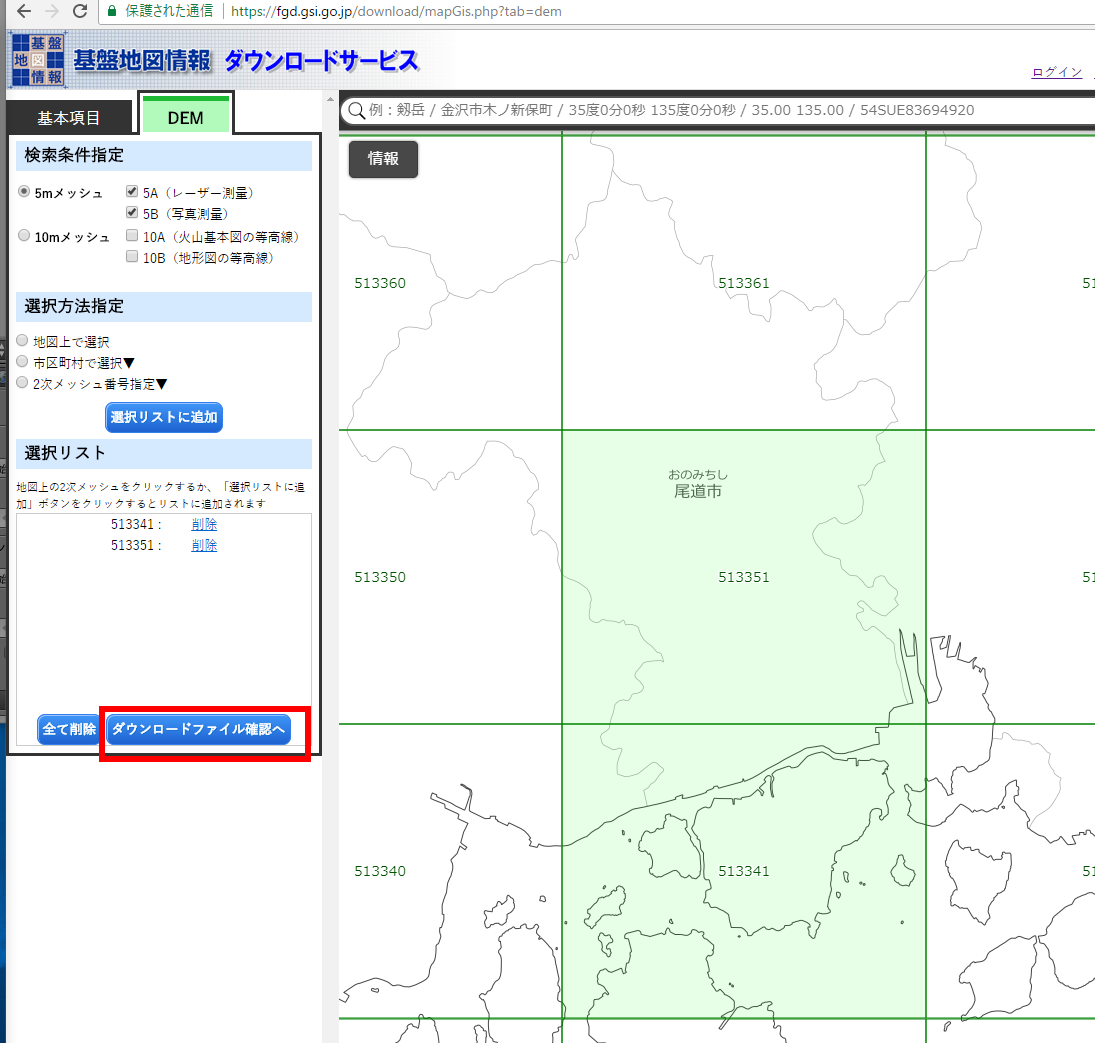

  5. 選び終わったら,「ダウンロードファイル確認へ」をクリック

    [image]
  6. すべてチェック」をクリック

    ※ 「5A」は航空レーザー測量,「5B」は写真測量.

    [image]
  7. まとめてダウンロード」をクリック

    [image]
  8. ログインする

    [image]
  9. アンケートに協力する(正しく回答する)
  10. .zip ファイルのダウンロードが始まるので確認する

    [image]
  11. ダウンロードした .zip ファイルを展開(解凍)する.分かりやすいディレクトリに置く.

    ※ 展開(解凍)すると .zip ファイルができるので確認する.

    [image]
  12. さらに展開(解凍)すると .xml ファイルができるので確認する.

    [image]

    ファイル名: FG_GML-5133-41-00-DEM5A-201601001.xml

基盤地図情報の数値標高モデルを GeoTIFF に変換

  1. GeoTIFFを格納するフォルダ」を1つ作り,そこに,すべての .xml ファイル を集める.

    [image]
  2. http://sanvarie.hatenablog.com/entry/2016/01/10/163027 に記載のプログラムを実行してみる

    優れたソフトウエアの公開に感謝を表明します.

    まず,プログラム内のXMLを格納するフォルダ,GeoTIFFを格納するフォルダは適切に設定する必要がある(下図のように).

    [image]

    実行は簡単でした.

    [image]

    ※ Windows で実行するとき,次のようなエラーが出ることがあります

    UnicodeDecodeError: 'cp932' codec can't decode byte 0x85 in position 395: illegal multibype sequence.

    [image]

    ※ 次のように,プログラムファイルを書き換えて回避しました(書き換え箇所2か所)

    [image]

    [image]

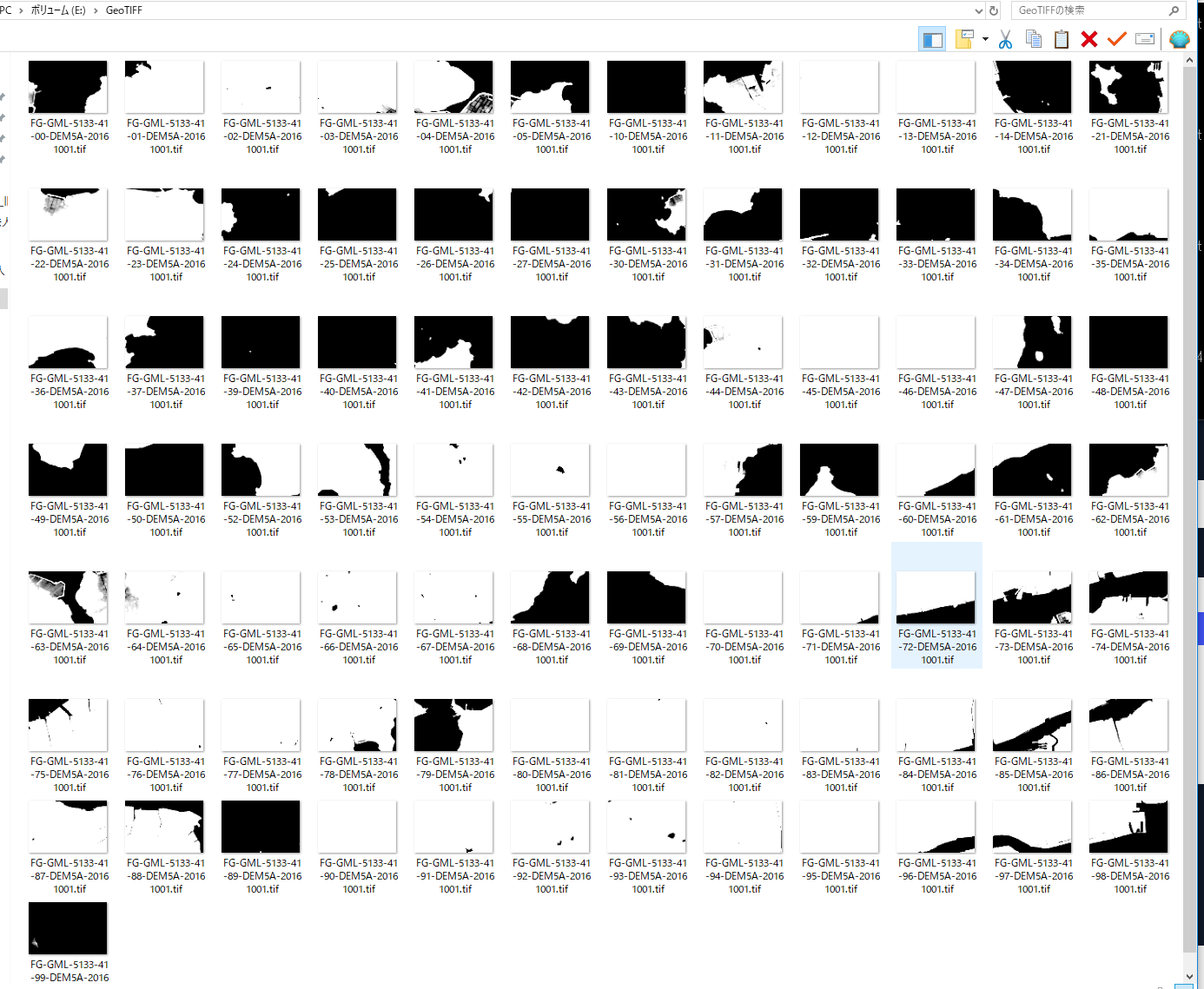

  3. Windows でファイルを見てみると、つぎのようになります

    [image]

GeoTIFF ファイルの読み込み

Python で GeoTIFF のデータを読み込む

ここでは,GeoTIFF のファイル d:/cea.tif を numpy 形式のオブジェクト a に読み込む.確認のため print コマンドで,a の中身, a の要素数, GeoTIFF の縦横, 画素値の最大値と最小値を表示している

  1. Jupyter Qt Console を起動

    jupyter qtconsole


    [image]

    Python プログラムを動かして,結果を見たい.

    Jupyter Qt ConsolespyderPyCharmPyScripter が便利である. Windows では,スタートメニューの「IDLE (Python ...)」も便利である.

    ※ 「jupyter qtconsole」を入れたのに,jupyter qtconsole起動しない という場合には,次の操作で,インストールを行ってから,もう一度試してみる.

    ※ Windows では「python」,Ubuntu では「sudo python3 -m pip」

    python -m pip install -U jupyterlab jupyter jupyter-console jupytext spyder

    import gdal
    import numpy as np

    ds = gdal.Open('d:/cea.tif', gdal.GA_ReadOnly)
    a = np.array([ds.GetRasterBand(i + 1).ReadAsArray() for i in range(ds.RasterCount)])
    print(a)
    print(a.shape)
    print(ds.RasterXSize, ds.RasterYSize)


    Python プログラムの編集と実行

    [image]
  2. 実行結果を確認する.

    「514 415」は、GeoTIFF の縦横を表示している

    [image]
  3. 続いて次のプログラムを実行してみる

    「255」や「0」は、画素値の最大値と最小値である.

    np.max(a)
    np.min(a)


    [image]
  4. 念のため別の GeoTIFF ファイル E:/FG-GML-5133-41-DEM5A/51334100.tifで,同じことを繰り返してみる
    import gdal
    import numpy as np

    ds = gdal.Open('E:/FG-GML-5133-41-DEM5A/51334100.tif', gdal.GA_ReadOnly)
    a = np.array([ds.GetRasterBand(i + 1).ReadAsArray() for i in range(ds.RasterCount)])
    print(a)
    print(a.shape)
    print(ds.RasterXSize, ds.RasterYSize)
    print( np.max(a) )
    print( np.min(a) )


    そして、実行結果を確認する

    [image]

GeoTIFF ファイルからの緯度経度の取得

  1. Python で GeoTIFF の緯度経度を取得

    https://stackoverflow.com/questions/2922532/obtain-latitude-and-longitude-from-a-geotiff-file に記載のプログラムを次のように書き換えて使用.(書き換えた部分は太字で示す)。


    import gdal
    import osr

    ds = gdal.Open('d:/cea.tif', gdal.GA_ReadOnly)

    old_cs= osr.SpatialReference()
    old_cs.ImportFromWkt(ds.GetProjectionRef())

    # create the new coordinate system
    wgs84_wkt = """
    GEOGCS["WGS 84",
        DATUM["WGS_1984",
            SPHEROID["WGS 84",6378137,298.257223563,
                AUTHORITY["EPSG","7030"]],
            AUTHORITY["EPSG","6326"]],
        PRIMEM["Greenwich",0,
            AUTHORITY["EPSG","8901"]],
        UNIT["degree",0.01745329251994328,
            AUTHORITY["EPSG","9122"]],
        AUTHORITY["EPSG","4326"]]"""
    new_cs = osr.SpatialReference()
    new_cs .ImportFromWkt(wgs84_wkt)

    # create a transform object to convert between coordinate systems
    transform = osr.CoordinateTransformation(old_cs,new_cs)

    #get the point to transform, pixel (0,0) in this case
    width = ds.RasterXSize
    height = ds.RasterYSize
    gt = ds.GetGeoTransform()
    minx = gt[0]
    miny = gt[3] + width*gt[4] + height*gt[5]
    maxx = gt[0] + width*gt[1] + height*gt[2]
    maxy = gt[3]

    #get the coordinates in lat long
    latlong = transform.TransformPoint(minx, miny)
    print(latlong)
    latlong = transform.TransformPoint(maxx, maxy)
    print(latlong)


    Python プログラムの編集と実行

    [image]

    実行結果の例

    [image]
  2. 正しい値なのか確認のため,gdal に付属の gdalinfo コマンドで, .tif ファイルの情報を取得. 先ほどの結果が正しいか確認できる.

    太字のところは、実際のディレクトリを調べて読み替えてください

    C:\ProgramData\Anaconda3\pkgs\libgdal-2.2.1-vc14_2\Library\bin\gdalinfo.exe d:\cea.tif


    [image]
  3. 念のため別の GeoTIFF ファイル E:/FG-GML-5133-41-DEM5A/51334100.tifで,同じことを繰り返してみる

    import gdal
    import osr

    ds = gdal.Open('E:/FG-GML-5133-41-DEM5A/51334100.tif', gdal.GA_ReadOnly)

    old_cs= osr.SpatialReference()
    old_cs.ImportFromWkt(ds.GetProjectionRef())

    # create the new coordinate system
    wgs84_wkt = """
    GEOGCS["WGS 84",
        DATUM["WGS_1984",
            SPHEROID["WGS 84",6378137,298.257223563,
                AUTHORITY["EPSG","7030"]],
            AUTHORITY["EPSG","6326"]],
        PRIMEM["Greenwich",0,
            AUTHORITY["EPSG","8901"]],
        UNIT["degree",0.01745329251994328,
            AUTHORITY["EPSG","9122"]],
        AUTHORITY["EPSG","4326"]]"""
    new_cs = osr.SpatialReference()
    new_cs .ImportFromWkt(wgs84_wkt)

    # create a transform object to convert between coordinate systems
    transform = osr.CoordinateTransformation(old_cs,new_cs)

    #get the point to transform, pixel (0,0) in this case
    width = ds.RasterXSize
    height = ds.RasterYSize
    gt = ds.GetGeoTransform()
    minx = gt[0]
    miny = gt[3] + width*gt[4] + height*gt[5]
    maxx = gt[0] + width*gt[1] + height*gt[2]
    maxy = gt[3]

    #get the coordinates in lat long
    latlong = transform.TransformPoint(minx, miny)
    print(latlong)
    latlong = transform.TransformPoint(maxx, maxy)
    print(latlong)


    [image]
