Blender で，テクスチャ・ペインティング (Texture Painting) を行う （Blender 2.9 系列で説明）

前準備

Blender のインストール

前準備として，Blender のインストールが終わっていること．

• Windows での Blender のインストール: 別ページで説明している．
• Ubuntu での Blender のインストール: 別ページで説明している．

  メニューの日本語化を行っておいた方が使いやすい．

Blender の基本操作（短縮版）（Blender 2.9系列で説明）

【サイト内の関連ページ】: Blender の画面構成と基本操作（Blender 2.9 系列で説明）

オブジェクトの選択

• オブジェクトの選択： マウスの左クリック

オブジェクト等の移動、回転、拡大縮小

• 移動モードへの切り替え：　ツールバーか，「G」キー

  移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．

  ツールバーにより，移動ツールが表示される．移動ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて移動すると， 軸ロックされ、軸方向だけの移動になる．

• 拡大縮小（スケール）モードへの切り替え：　ツールバーか，「S」キー

  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．

  ツールバーにより，拡大縮小（スケール）ツールが表示される．拡大縮小（スケール）ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて拡大縮小すると， 軸ロックされ、軸方向だけの拡大縮小になる．

  精密にサイズを指定したいときは、左側のツールバーのアイテムタブで X, Y, Z の値を設定する．

• 回転モードへの切り替え：　ツールバーか，「R」キー

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．

「R」キーを1回だけ押すと，視点を基準として回転

「R」キーを2回押すと，3軸の回転

立体の新規作成

• メッシュで構成された立体の新規作成追加： メニューの「Add(追加)」（あるいは SHIFT + Aキー）→「Mesh(メッシュ)」，その後，種類を選択（円柱，立方体などが選べる）．
• 選択されたオブジェクト等の削除：　DEL キー

3Dビューポートの視野の操作

• 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
• 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動
• 視点の前後移動： マウスホイール

  ※ テンキーの「+」と「-」でもOK

3Dビューポートで「作業視野」と「カメラ視野」との切り替え

• 3Dビューポートで「作業視野」と「カメラ視野」との切り替え: テンキーの「0」

  カメラ視野は，レンダリングのときに用いる視野．

※ メニューの「ビュー (View)」の「視点」の「カメラ (Camera)」でも切り替わる

カメラを「カメラ視野」に固定する（解除する）

• カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「N」キー．「ビュー」のタブで「カメラをビューにロック (Lock Came to View)」をチェックする．

  ※ 終わったら，もう1度「N」キーを押して，シェルフを閉じる

元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

テクスチャ・ペインティング (Texture Painting)を学ぶ

２つの立体（立方体と平面）の作成

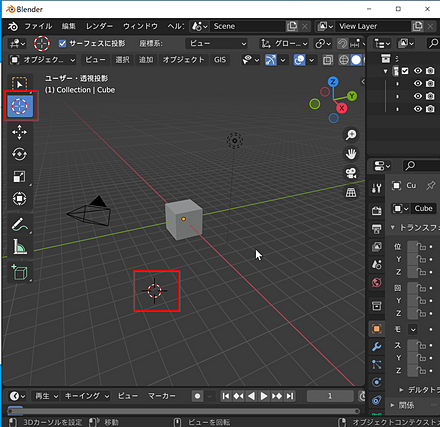

1. カーソルを，別の場所に移動する

   カーソルの移動は，ツールバーのカーソルツールでできる．カーソルツールを選んだあとで，左クリック．．

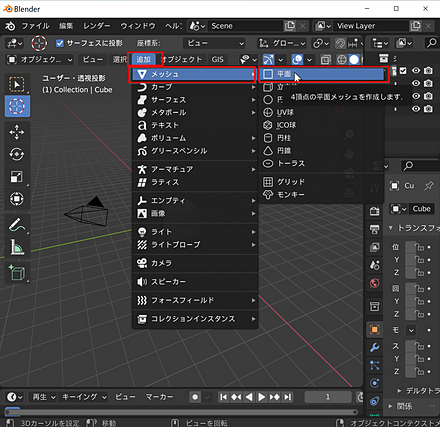

2. 平面を追加する

   平面の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．

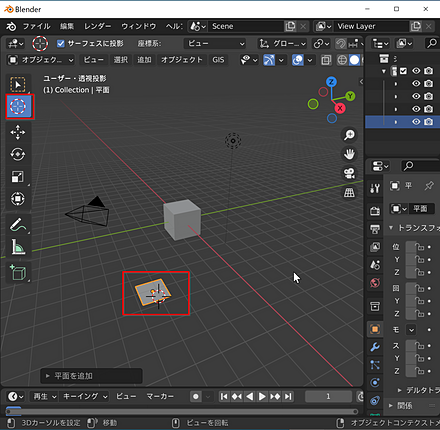

3. 平面を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

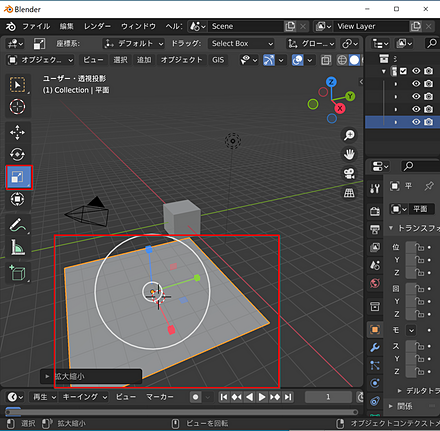

4. 平面を拡大縮小する．拡大縮小（スケール）ツールを利用する．

   拡大縮小ツールへの切り替えは，s キーでもできる．

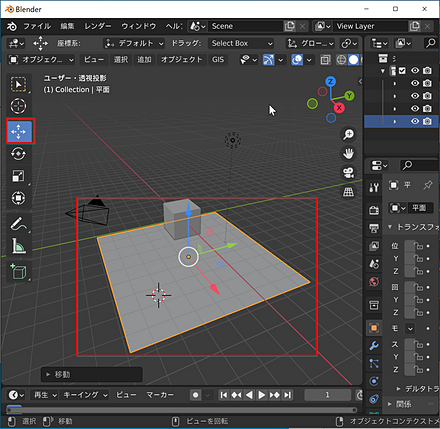

5. 平面を移動する．平面は，立方体の下になるようにする．移動ツールを利用する．

   移動ツールへの切り替えは，g キーでもできる．

   以上で，２つの立体（立方体と平面）の作成ができた．

テクスチャ・ペインティングを行ってみる

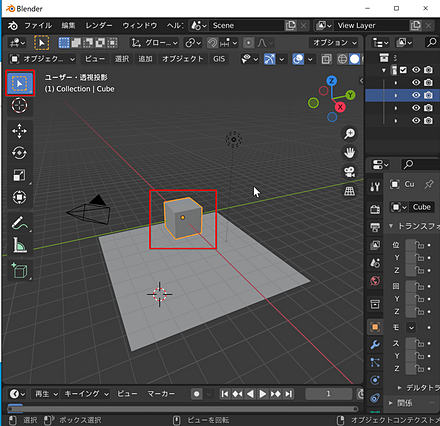

1. 立方体を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．
2. いまから，立方体で作業することとし，作業するオブジェクト以外は非表示にする．

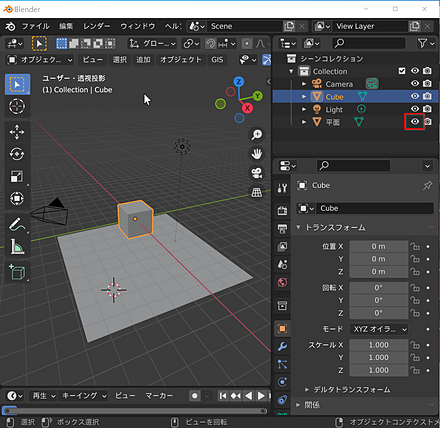

   表示，非表示はアウトライナーで行うことができる．「平面」の右横の，「ビューポートで隠す」をクリック．

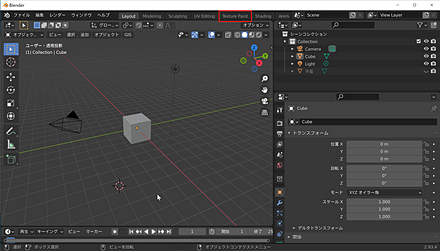

3. Blender のワークスペースを「テクスチャ ペイント(Texture Paint)」に変える

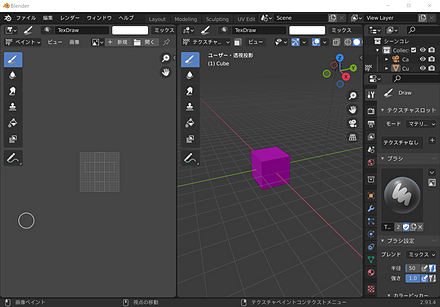

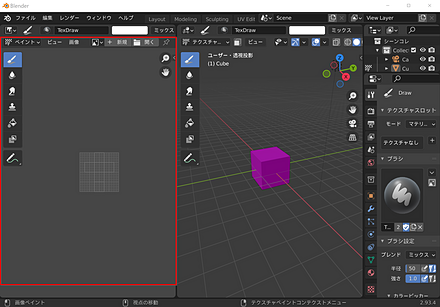

4. 「テクスチャ・ペイント(Texture Paint)」のワークスペースに変わるので確認

   左側の画面は，画像エディタ (Image Editor) になっている

   立方体の表面の展開図が自動作成される

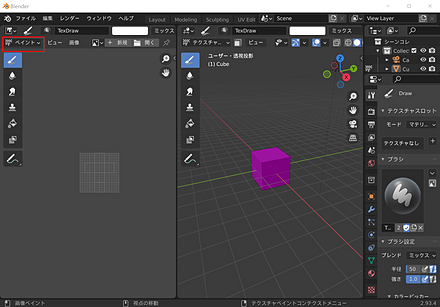

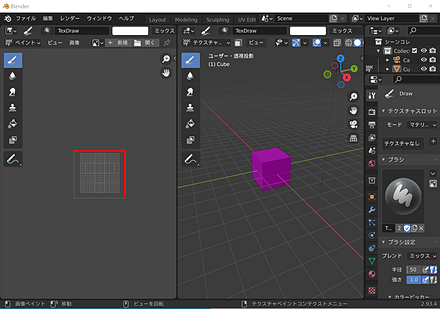

5. 画像エディタのモードは，ペイントモード (paint mode) になっていることを確認．
6. 次の手順で，テクスチャ画像を新規作成する

   あとで，テクスチャ・ペインティングに使う

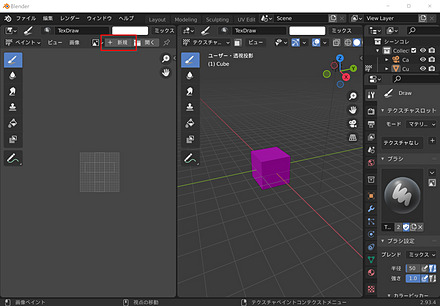

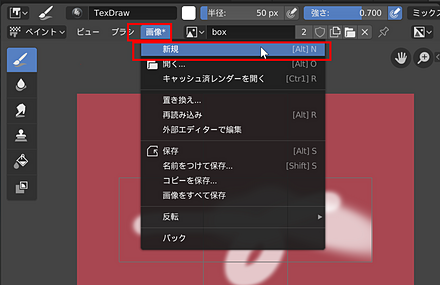

   1. 新規をクリック

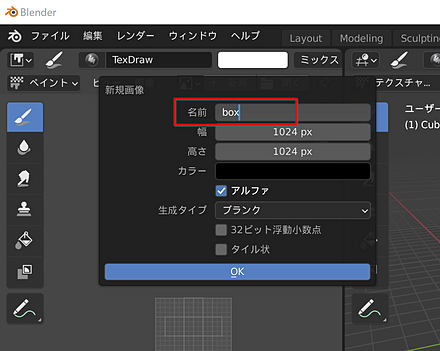

   2. 分かりやすい名前を英語で付ける

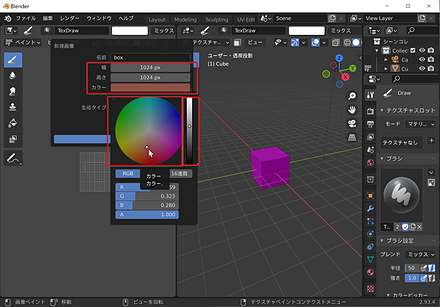

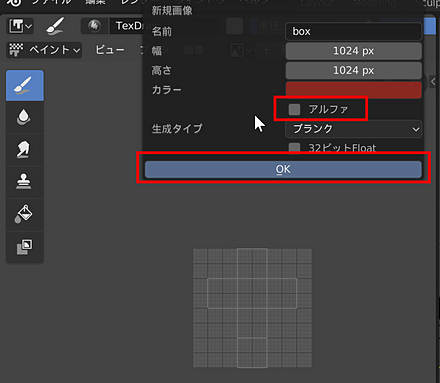

   3. 幅，高さ，ベースカラーを設定する
   4. 今回は，Alpha は不要なので，チェックを外す．「OK」をクリック

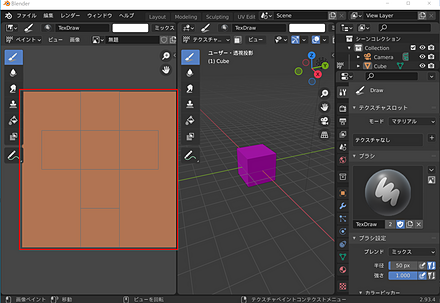

   5. テクスチャ画像ができるので確認

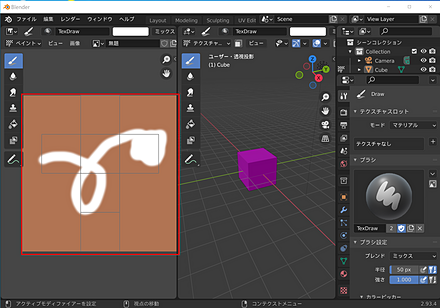

7. 画像エディタのモードは，ペイントモード になっている． 左側の画面で，マウスを使いテクスチャ画像にペイントができることを確認
8. 次の手順で，立体の Draw プロパティのテクスチャ・スロットに，作成したテクスチャ画像を設定する
   1. テクスチャ・スロット (texture slot) で，モードを，「マテリアル」から「単一画像」に変更

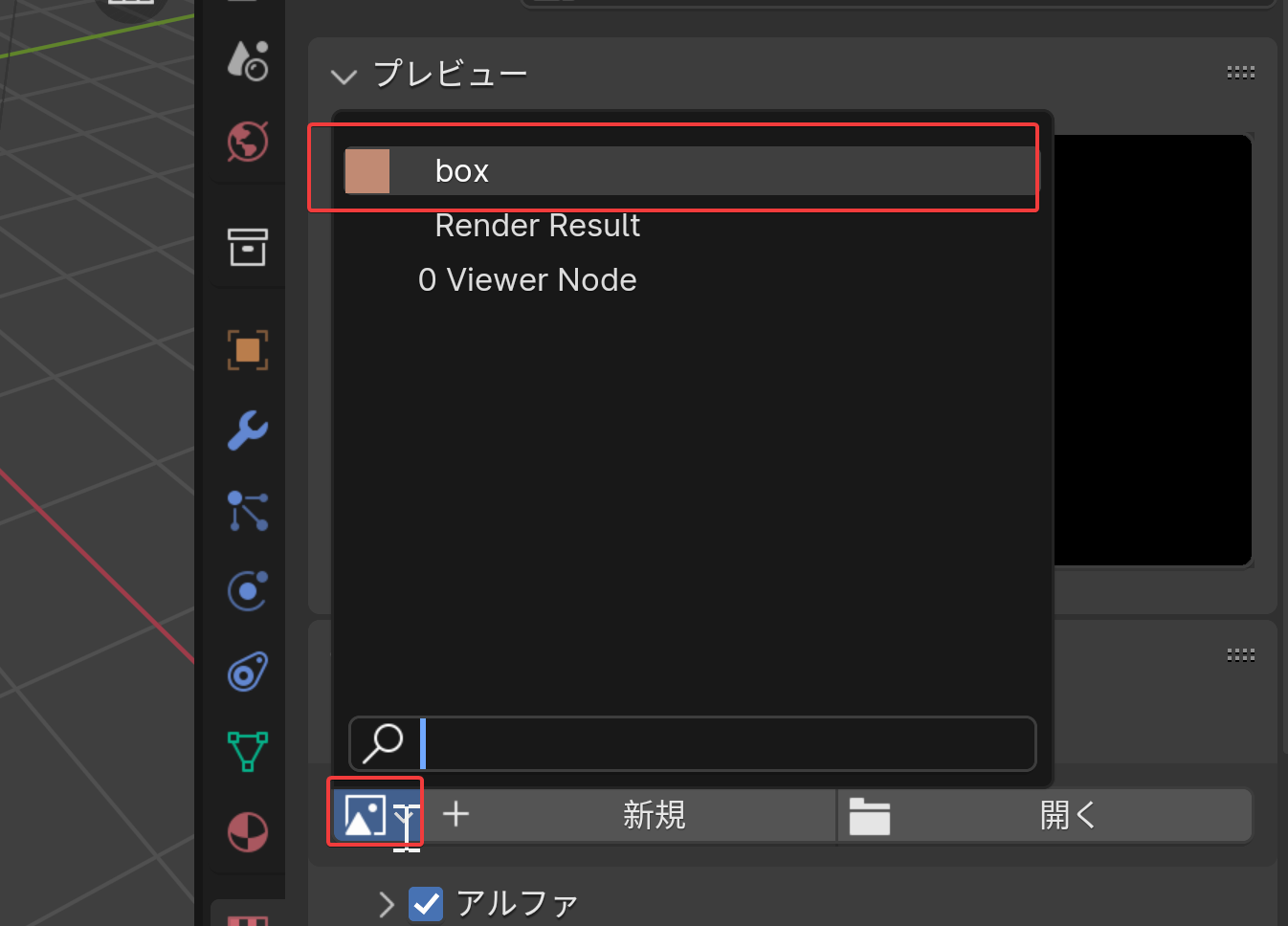

   2. テクスチャ画像（テクスチャ画像（テクスチャ・ペインティングのために作成した画像））を選ぶ

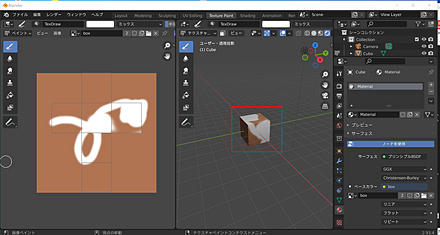

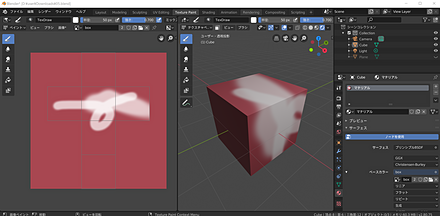

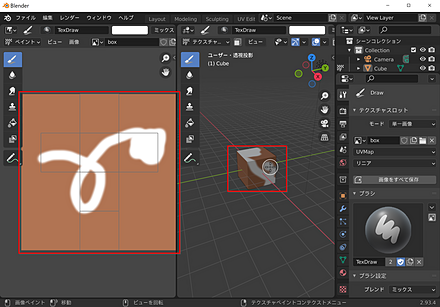

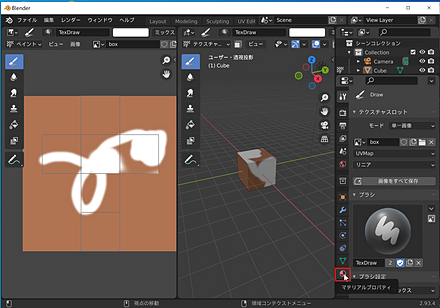

   3. これで，両方の画面でテクスチャ・ペイントができるようになったので確認

      右側の画面でも，マウスによるペイント操作ができるようになる．

      右側の画面と左側の画面は連動する．
9. 次の手順で，立方体のマテリアルとして，作成したテクスチャ画像を設定
   1. プロパティの画面で，「マテリアル」をクリック

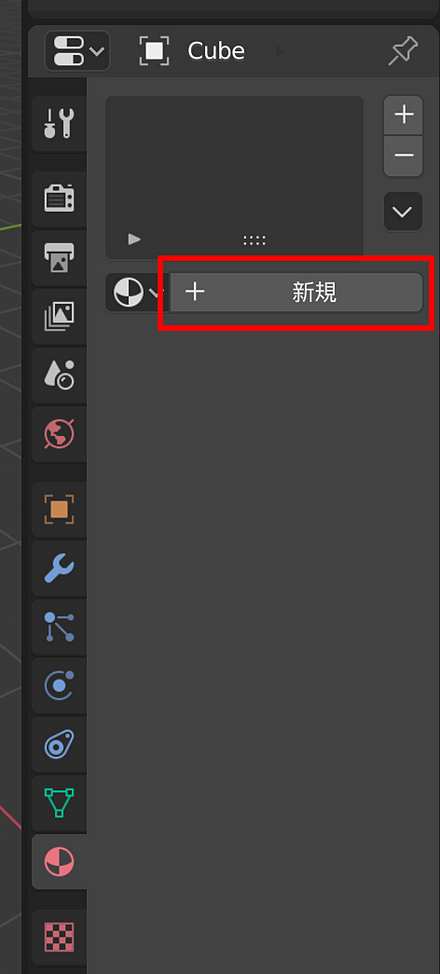

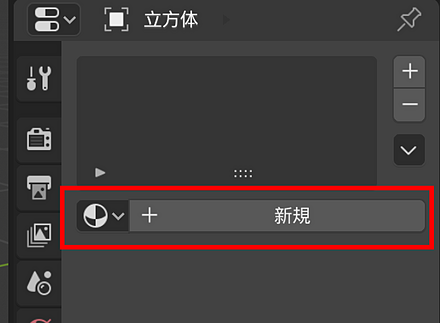

   2. 下のように「新規 (New)」のボタンが表示されるときは，新規 (New)をクリック

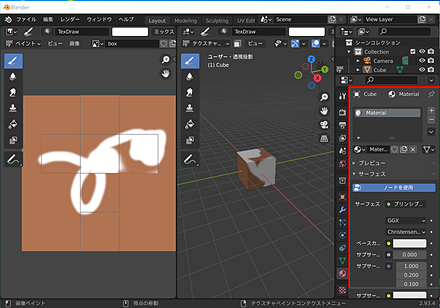

   3. マテリアルのプロパティを設定できる画面を確認
   4. 「ベースカラー」の左横の「○」をクリック

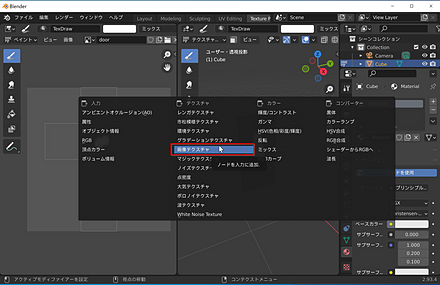

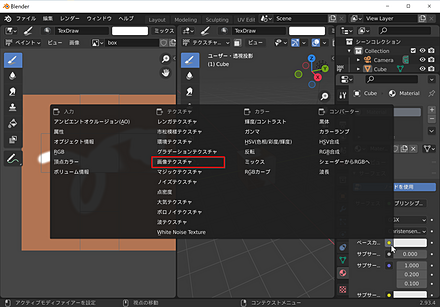

   5. 「画像テクスチャ」を選ぶ

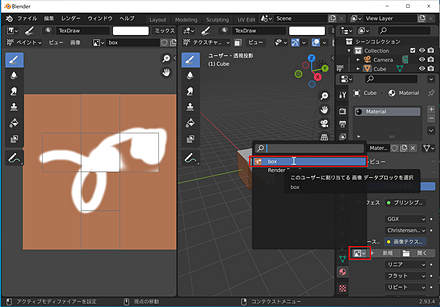

   6. 下図のように操作して，テクスチャ画像（テクスチャ画像（テクスチャ・ペインティングのために作成した画像））を選ぶ

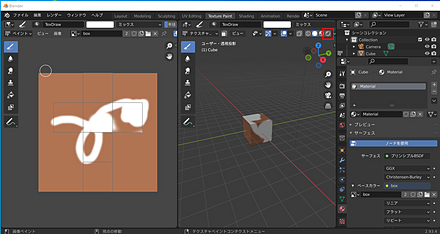

10. レンダープレビューモードで確認する．

    レンダープレビューモードへの切り替えは，メニューでできる．

    レンダープレビューモードが行われる

写真を手がかりとした，テクスチャ・ペインティングの手順を学ぶ

テクスチャ画像の準備

1. 写真を撮影する
2. 画像を，正面画像に補正する

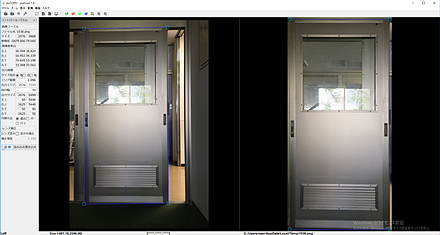

   PixTOPO による pixFront での作業の様子を下に示す．

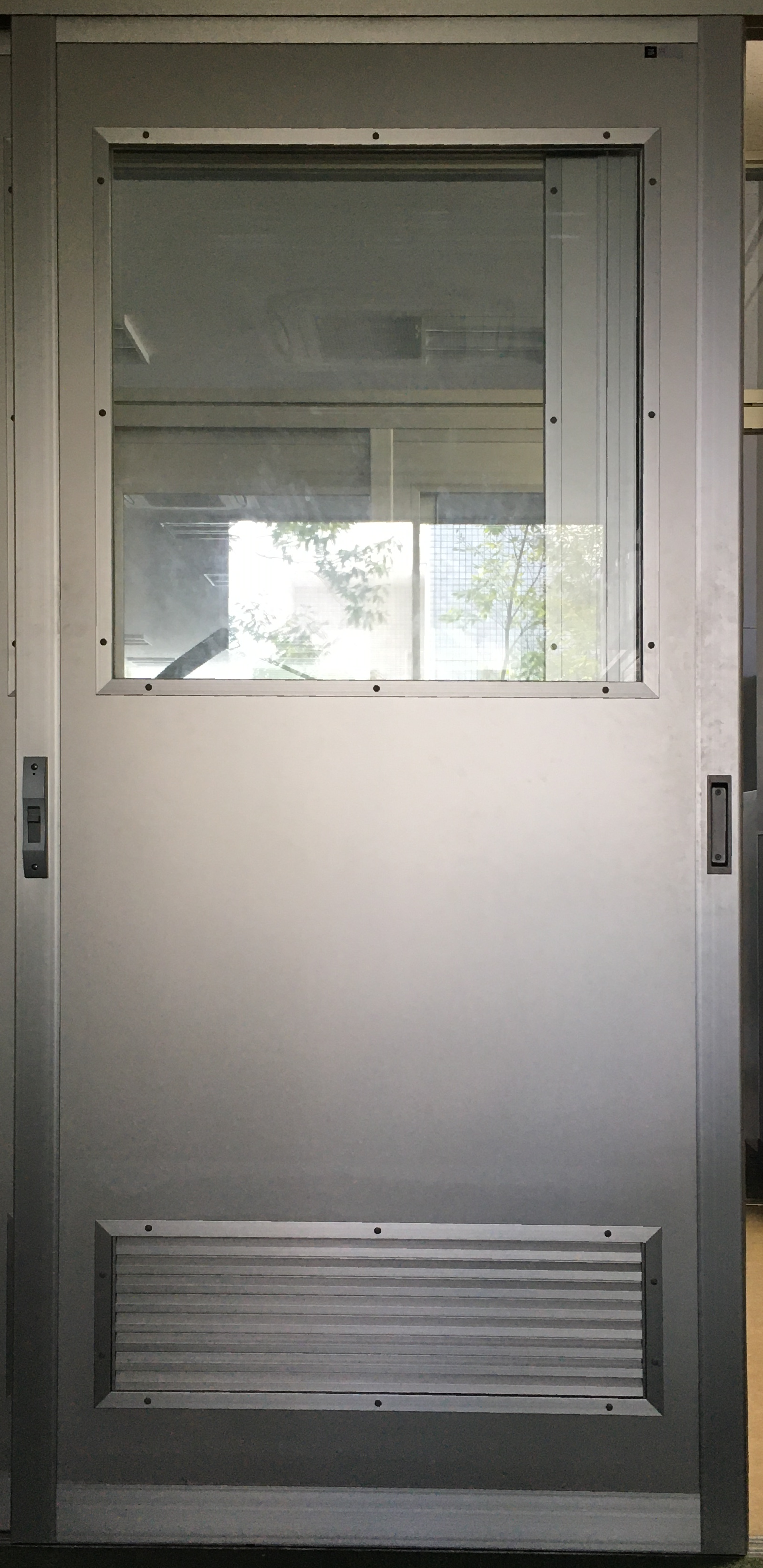

3. 正面画像は，door.pngのような分かりやすいファイル名で保存しておく

直方体の準備

1. Blender を新しく起動する．

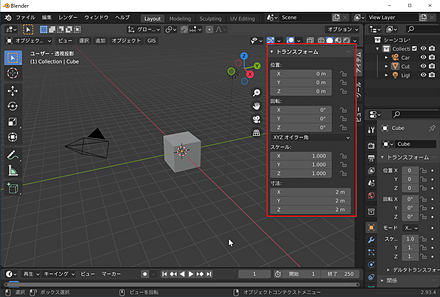

2. 次の手順で，サイドバーを使用して，寸法を直接指定する．
   1. まず，サイドバーを表示する

      サイドバーの表示，非表示は，マウス操作でできる．n キーでもできる． 選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

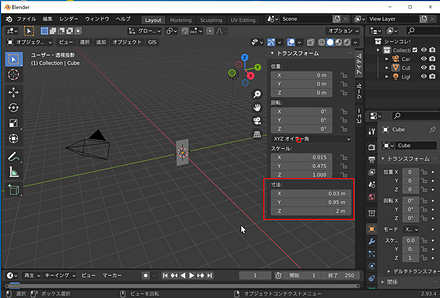

   2. サイドバーで寸法を指定する．
      • X: 0.03 m
      • Y: 0.95 m
      • Z: 2 m

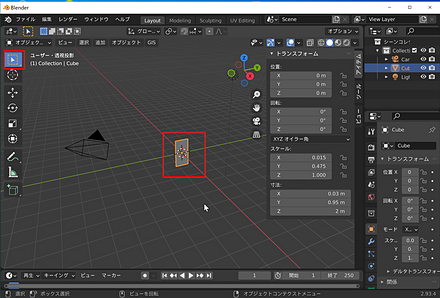

   3. この結果，「拡大縮小」の値が，変化する．このままでは困るので， 次の操作で「拡大縮小」の値を「1」に設定する．

      立体を選択する

      [CTRL] a で，メニューを出し，「スケール」を選ぶ

      拡大縮小と，寸法が設定されるので確認する．

   以上で，直方体の準備ができた．

テクスチャ・ペインティングの設定を行う

1. 直方体を選択する

   選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

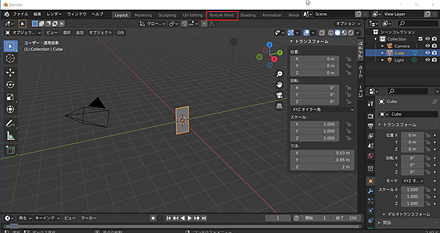

2. Blender のワークスペースを「テクスチャ ペイント(Texture Paint)」に変える

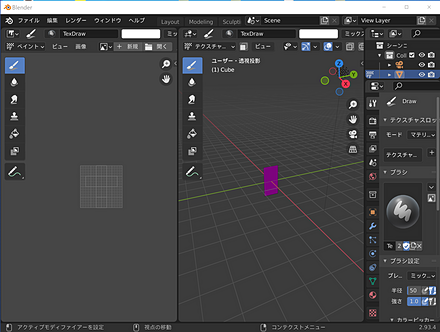

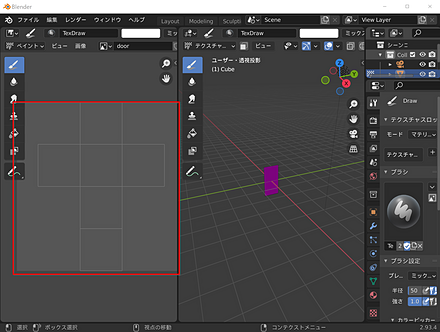

3. 「テクスチャ・ペイント(Texture Paint)」のワークスペースに変わるので確認

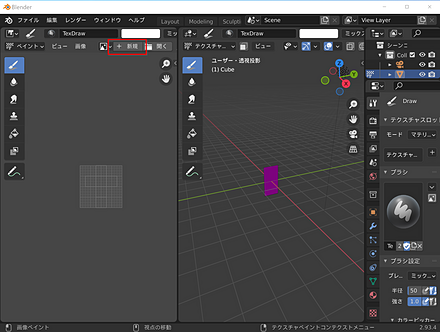

4. 次の手順で，テクスチャ画像を新規作成する
   1. 新規をクリック

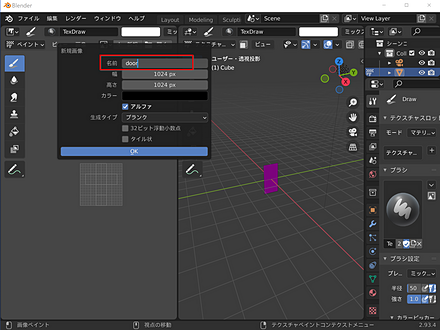

   2. 分かりやすい名前を英語で付ける

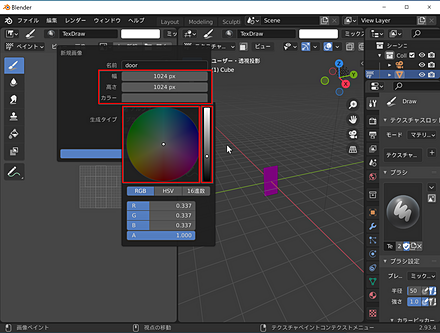

   3. 幅，高さ，ベースカラーを設定する

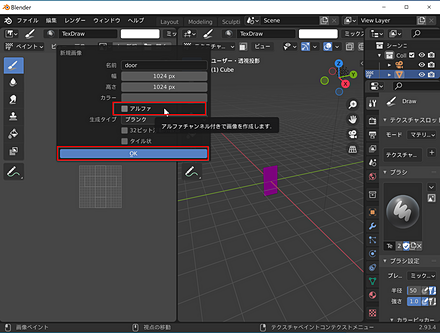

   4. Alpha は不要なので，チェックを外す．「OK」をクリック
   5. テクスチャ画像ができるので確認
5. 次の手順で，立体の Draw プロパティのテクスチャ・スロットに，作成したテクスチャ画像を設定する
   1. テクスチャ・スロット (texture slot) で，モードを，「マテリアル」から「単一画像」に変更

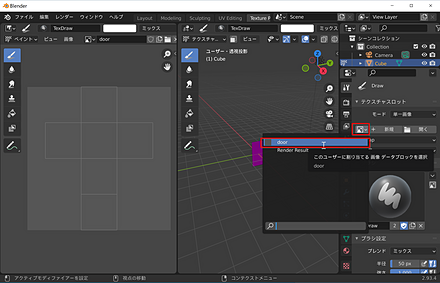

   2. テクスチャ画像（テクスチャ画像（テクスチャ・ペインティングのために作成した画像））を選ぶ

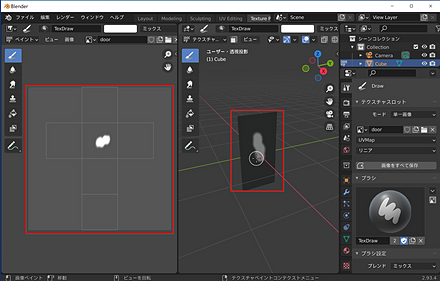

   3. これで，両方の画面でテクスチャ・ペイントができるようになったので確認

      右側の画面でも，マウスによるペイント操作ができるようになる．

      右側の画面と左側の画面は連動する．

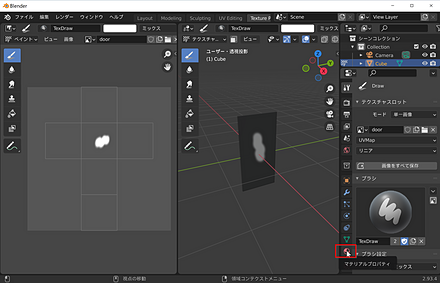

6. 次の手順で，直方体のマテリアルとして，作成したテクスチャ画像を設定
   1. プロパティの画面で，「マテリアル」をクリック
   2. 下のように「新規 (New)」のボタンが表示されるときは，新規 (New)をクリック
   3. マテリアルのプロパティを設定できる画面を確認

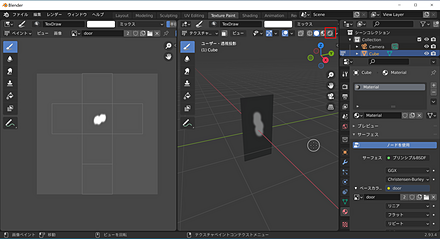

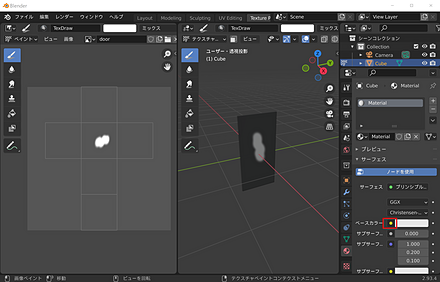

   4. 「ベースカラー」の左の「●」をクリック
   5. 「画像テクスチャ」を選ぶ

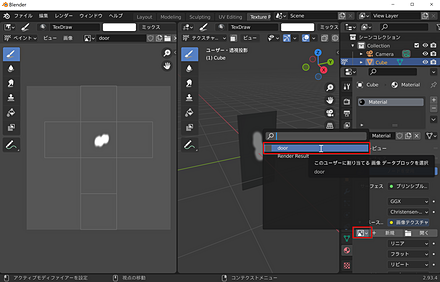

   6. テクスチャ画像（テクスチャ画像（テクスチャ・ペインティングのために作成した画像））を選ぶ

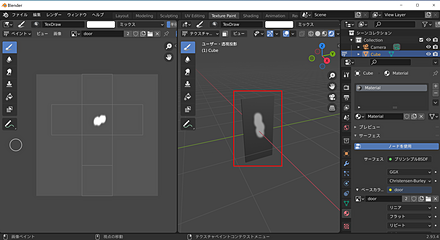

7. レンダープレビューモードで確認する．

   レンダープレビューモードへの切り替えは，メニューでできる．

   レンダープレビューモードが行われる

画像ファイルを，半透明で，3Dビューポート内に表示

1. 次の手順で，マスクの機能により， 画像ファイルを，半透明で，3Dビューポート内に表示する

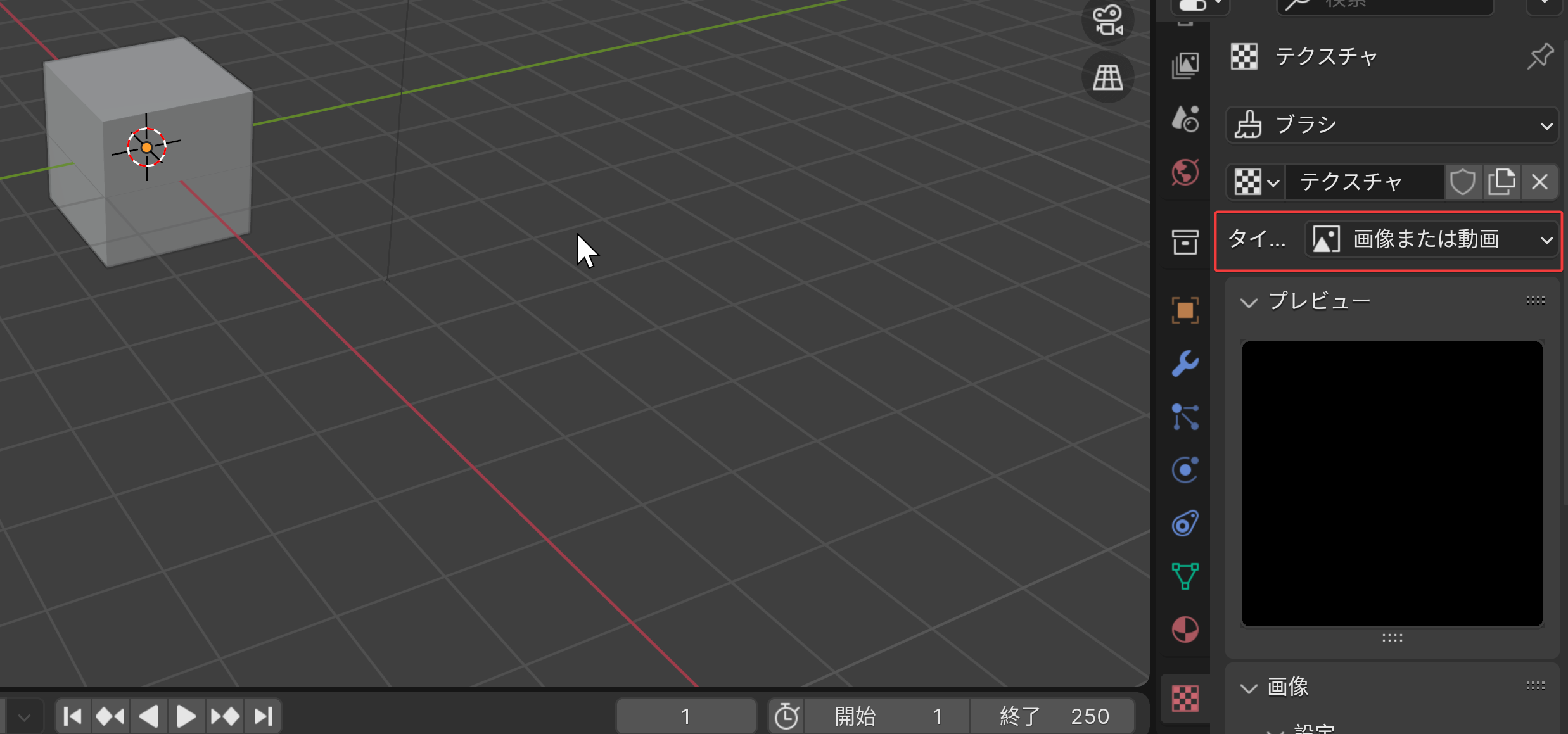

   1. プロパティの画面で，「テクスチャ」をクリック

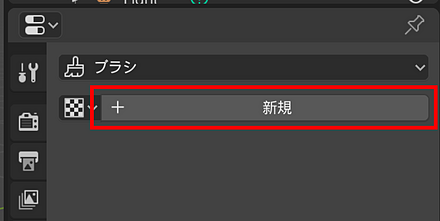

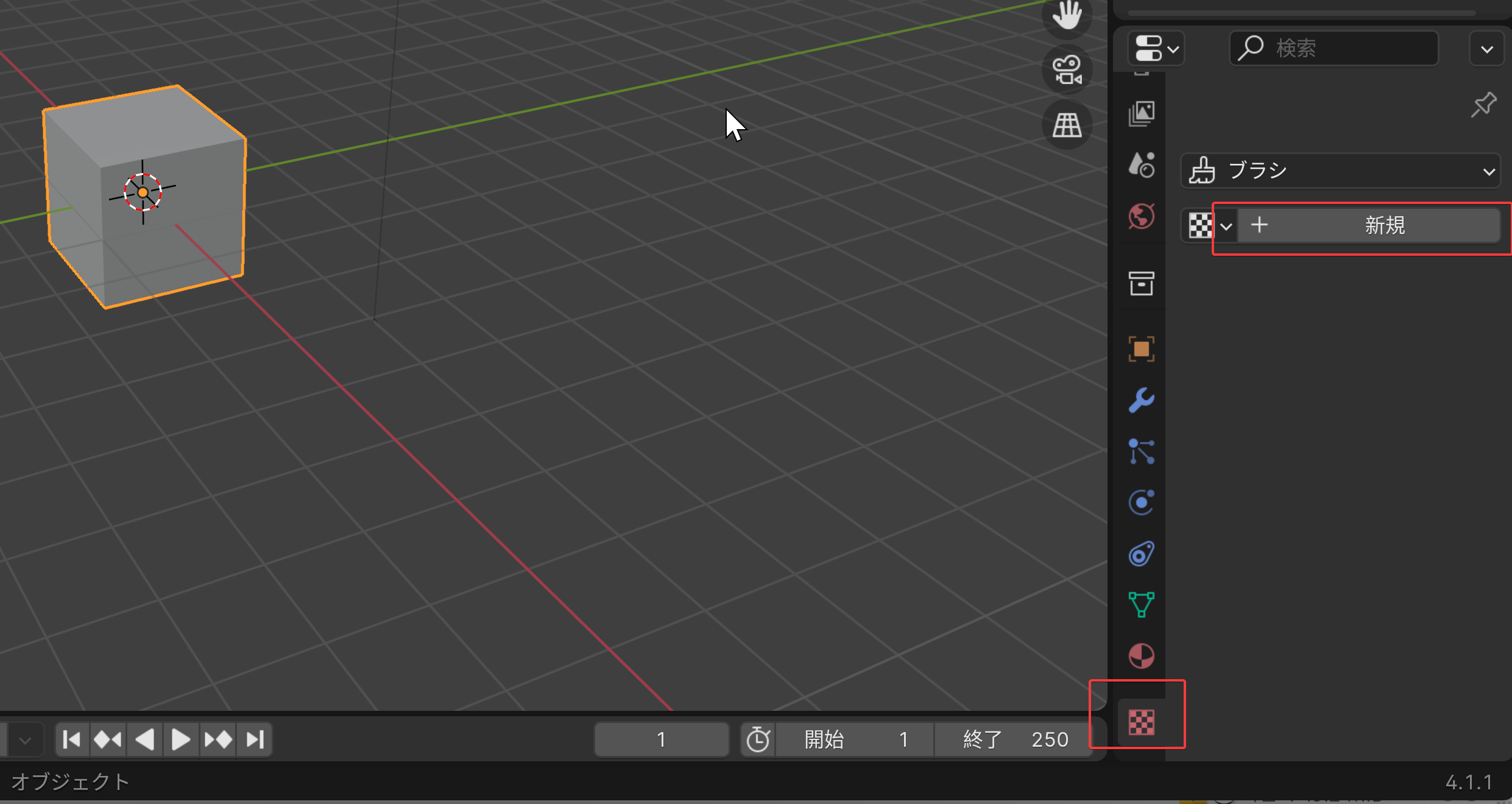

   2. 下のように「新規 (New)」のボタンが表示されるときは，新規 (New)をクリック

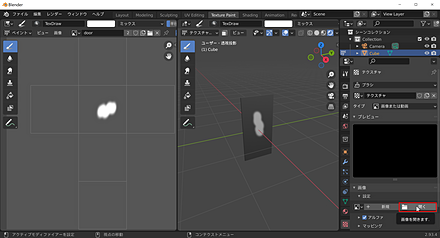

   3. 「画像」の下の「開く」をクリック

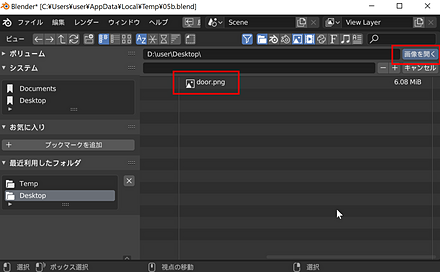

   4. 半透明で表示したい画像ファイルを選ぶ．

      ここでは，door.pngを用いている

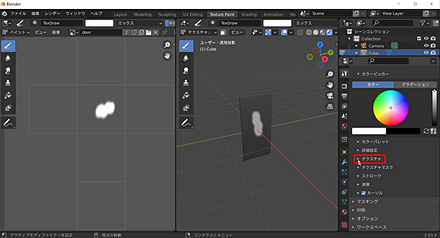

   5. プロパティの画面で，「Draw」をクリック

      ※ 「Draw」が選べないというときは，Blender のワークスペースを「テクスチャ ペイント(Texture Paint)」に変えること

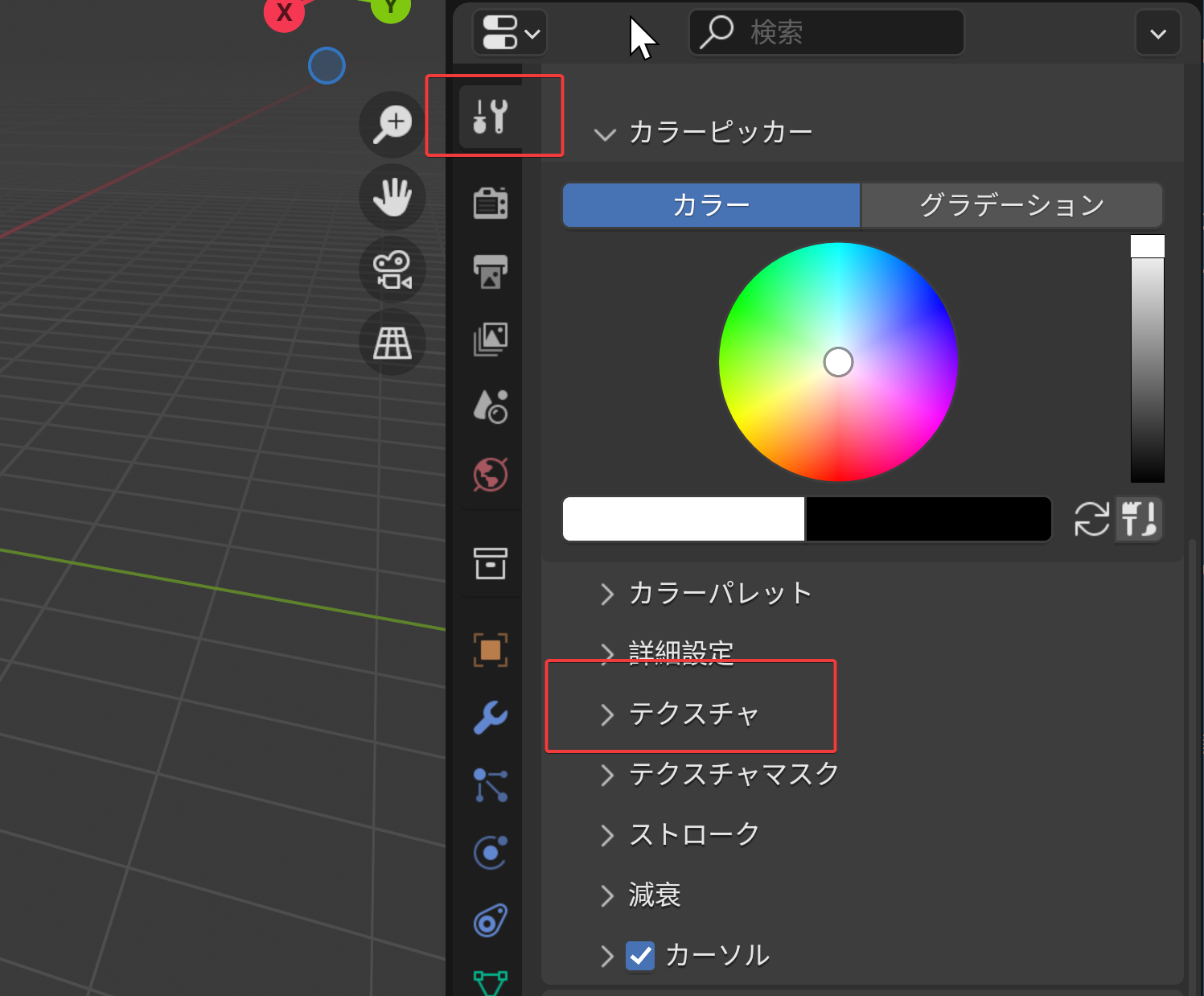

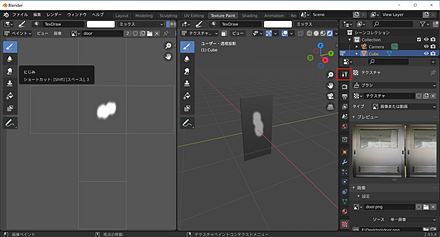

   6. 「テクスチャ」を展開

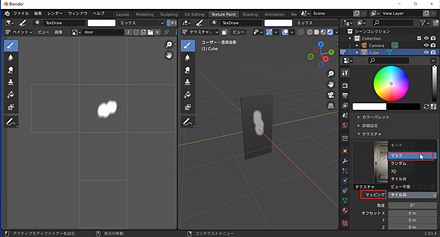

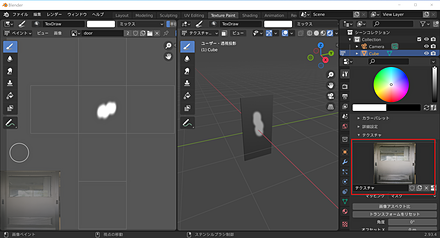

   7. マッピングは，「マスク」を選ぶ
   8. 画像ファイルが表示されるので確認する．

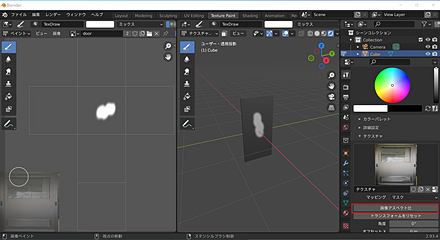

   9. アスペクト比の調整のため「画像アスペクト比率 (Image Aspect)」をクリック

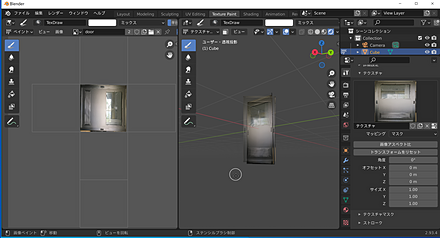

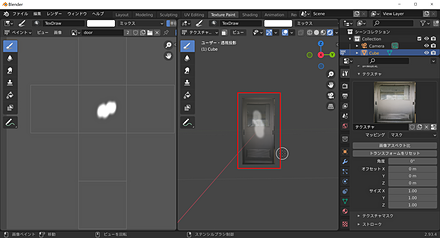

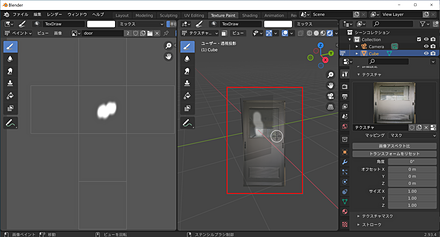

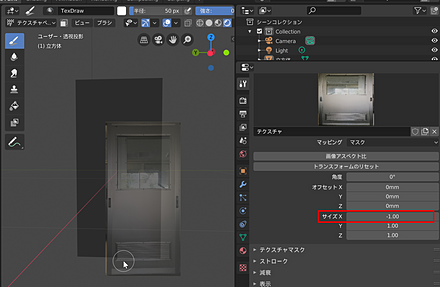

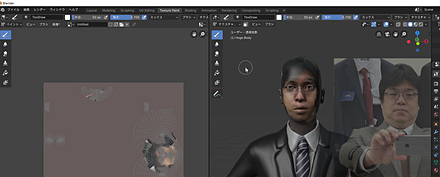

2. マスク表示されている画像を操作し，画像と直方体を合わせる
   • 右ドラッグで移動
   • [SHIFT] 右ドラッグで拡大縮小も行いながらあわせる

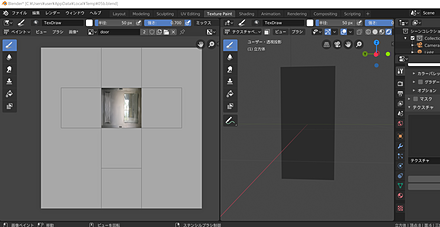

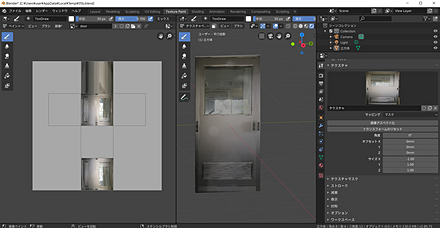

3. 右側の画面で，マウスの左ボタンを押しながらマウスを動かすと，が画像データがテキスチャに取り込まれる． テクスチャに取り込まれたことは，左側の画面で確認できる．
4. レンダープレビューモードで確認する．

   レンダープレビューモードへの切り替えは，メニューでできる．

全体まとめ

• テクスチャは，立体の表面についての属性である．質感の表現に利用される．
• テクスチャの平面は，立体の表面にマッピングされる
