パーティクルアニメーション（Blender 2.9 系列で説明）

【目次】

1. 前準備
2. Blender の基本操作（短縮版）（Blender 2.9系列で説明）
3. パーティクルの生成とアニメーションの再生
4. パーティクルアニメーションの種々の設定

前準備

Blender のインストール

前準備として，Blender のインストールが終わっていること．

• Windows での Blender のインストール: 別ページで説明している．
• Ubuntu での Blender のインストール: 別ページで説明している．

  メニューの日本語化を行っておいた方が使いやすい．

Blender の基本操作（短縮版）（Blender 2.9系列で説明）

【サイト内の関連ページ】: Blender の画面構成と基本操作（Blender 2.9 系列で説明）

オブジェクトの選択

• オブジェクトの選択： マウスの左クリック

オブジェクト等の移動、回転、拡大縮小

• 移動モードへの切り替え：　ツールバーか，「G」キー

  移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．

  ツールバーにより，移動ツールが表示される．移動ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて移動すると， 軸ロックされ、軸方向だけの移動になる．

• 拡大縮小（スケール）モードへの切り替え：　ツールバーか，「S」キー

  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．

  ツールバーにより，拡大縮小（スケール）ツールが表示される．拡大縮小（スケール）ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて拡大縮小すると， 軸ロックされ、軸方向だけの拡大縮小になる．

  精密にサイズを指定したいときは、左側のツールバーのアイテムタブで X, Y, Z の値を設定する．

• 回転モードへの切り替え：　ツールバーか，「R」キー

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．

「R」キーを1回だけ押すと，視点を基準として回転

「R」キーを2回押すと，3軸の回転

立体の新規作成

• メッシュで構成された立体の新規作成追加： メニューの「Add(追加)」（あるいは SHIFT + Aキー）→「Mesh(メッシュ)」，その後，種類を選択（円柱，立方体などが選べる）．
• 選択されたオブジェクト等の削除：　DEL キー

3Dビューポートの視野の操作

• 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
• 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動
• 視点の前後移動： マウスホイール

  ※ テンキーの「+」と「-」でもOK

3Dビューポートで「作業視野」と「カメラ視野」との切り替え

• 3Dビューポートで「作業視野」と「カメラ視野」との切り替え: テンキーの「0」

  カメラ視野は，レンダリングのときに用いる視野．

※ メニューの「ビュー (View)」の「視点」の「カメラ (Camera)」でも切り替わる

カメラを「カメラ視野」に固定する（解除する）

• カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「N」キー．「ビュー」のタブで「カメラをビューにロック (Lock Came to View)」をチェックする．

  ※ 終わったら，もう1度「N」キーを押して，シェルフを閉じる

元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

パーティクルの生成とアニメーションの再生

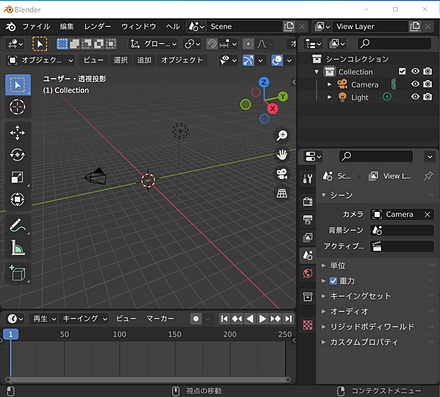

1. 新しくBlender を起動する
2. 起動すると、立方体（Cube) の立体がある．そのまま使う．

   ※ 立方体（Cube) の立体は消さない

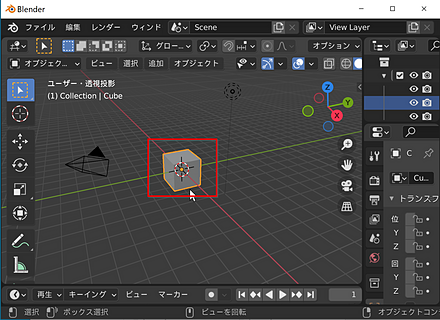

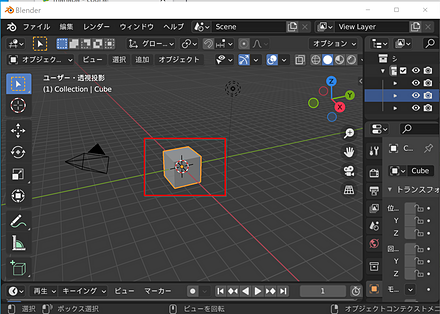

3. パーティクルを発生させたい．立方体（Cube) の 3次元をオブジェクトを，マウスの「左ボタンクリック」で選択

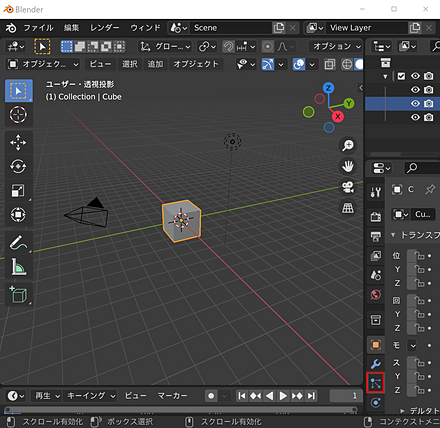

4. プロパティの画面で，「パーティクル」のボタンをクリック

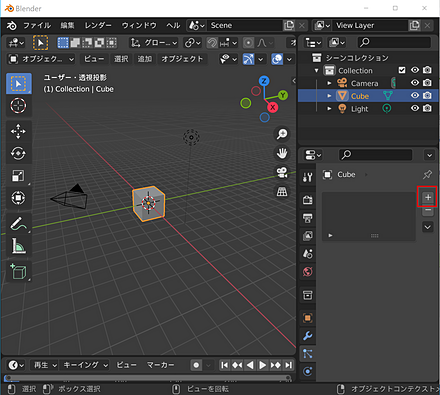

5. パーティクルを追加したいので，「+」をクリック

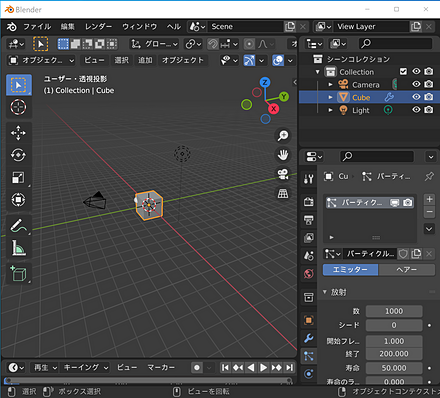

6. 設定は，既定（デフォルト）のままにしておく

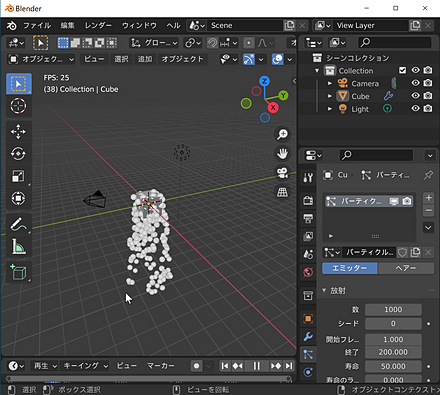

7. シミューレションとアニメーションを行うために，スペースキーを押す

パーティクルアニメーションの種々の設定

1. スペースキーにより，アニメーション一時停止すること．

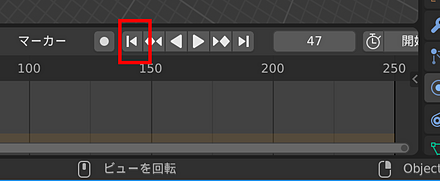

2. 一時停止したら，下図のボタンをクリックして，「先頭のフレームにジャンプ」できる．
3. 立方体（Cube) の立体を選び，DEL キーで消す

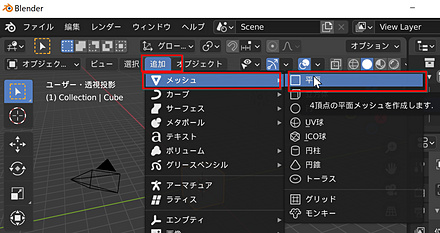

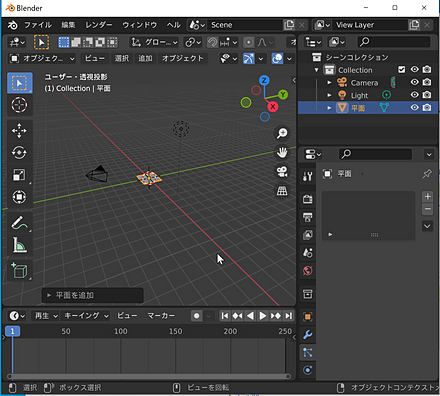

4. 平面(Plane)のオブジェクトを追加する

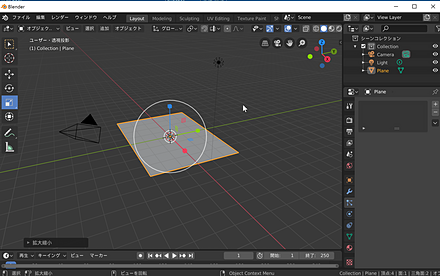

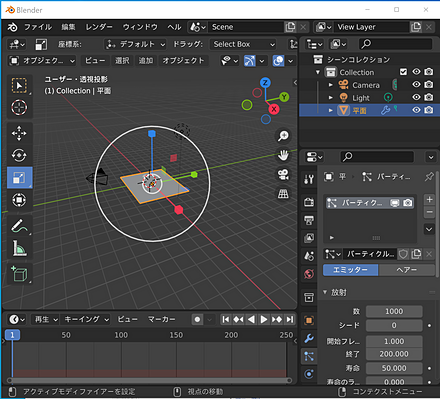

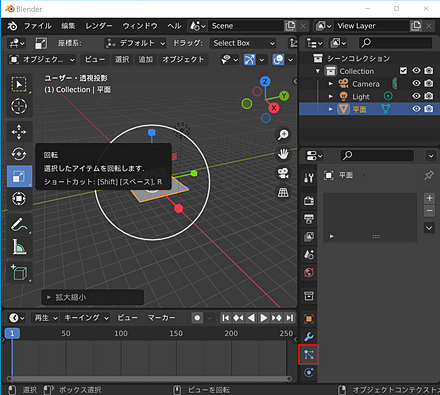

5. 平面（Plane)の立体の場所やサイズを調整する．
6. プロパティの画面で，「パーティクル」のボタンをクリック

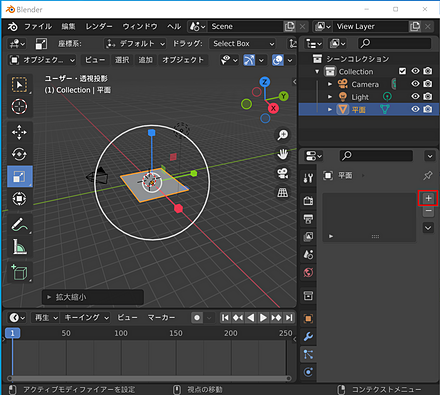

7. パーティクルを追加したいので，「+」をクリック
8. 設定は，既定（デフォルト）のままにしておく
9. シミューレションとアニメーションを行うために，スペースキーを押す

パーティクルの数，寿命の設定

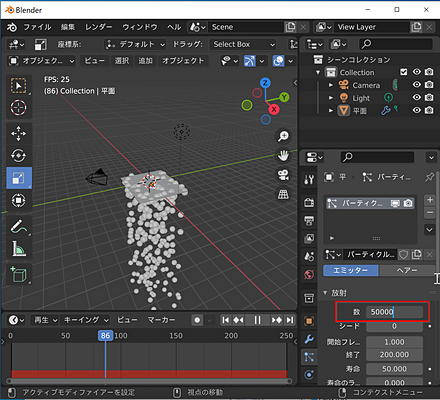

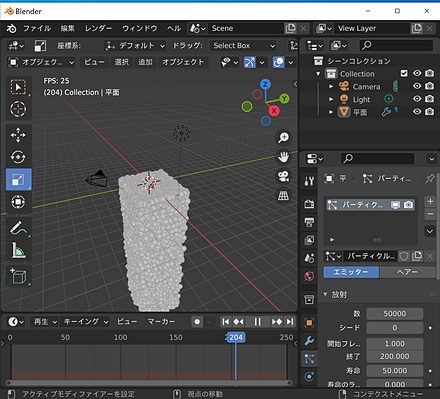

• 「放射」の下の「数」のところで，パーティクルの数を設定できる

  数値をキーボードで入れた場合はEnterキー．

  アニメーションで確認

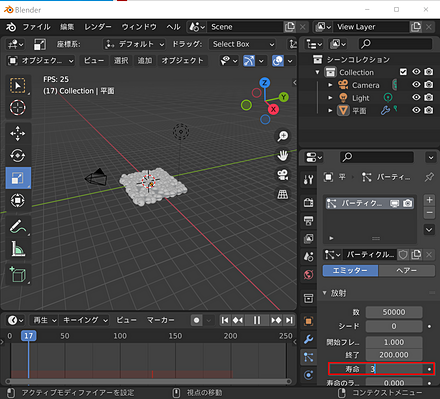

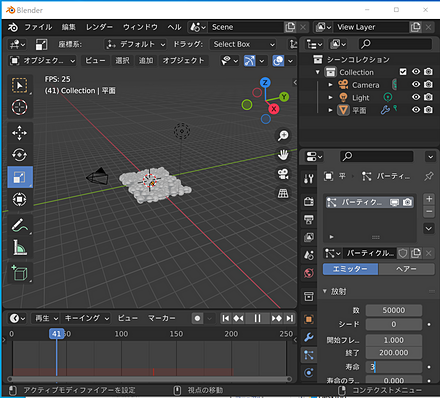

• 「放射」の下の「寿命」のところで，パーティクルの寿命を設定できる

実習１：　

1. パーティクルの数を変えてみなさい．
2. アニメーション再生して確認する．何通りか行ってみなさい

実習２：　

1. パーティクルの寿命を変えてみなさい．
2. アニメーション再生して確認する．何通りか行ってみなさい

パーティクルの出力速度

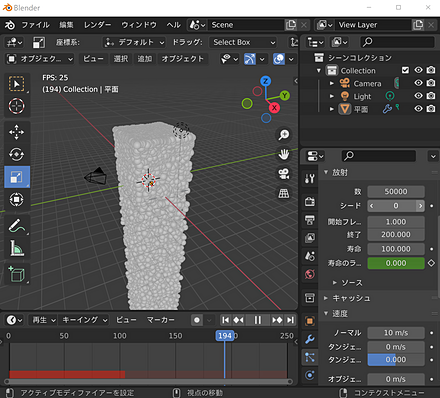

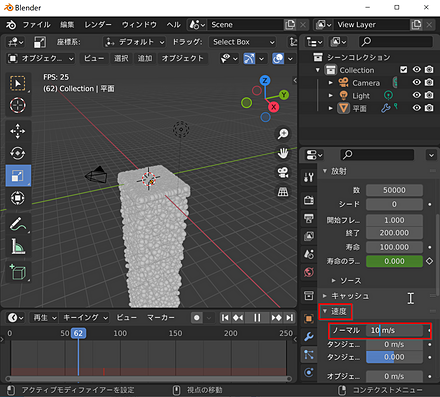

• 「速度」の下の「ノーマル」で，パーティクルの出力速度を設定できる

  アニメーションで確認

実習：　

1. パーティクルの出力速度を変えてみなさい．
2. アニメーション再生して確認する．何通りか行ってみなさい

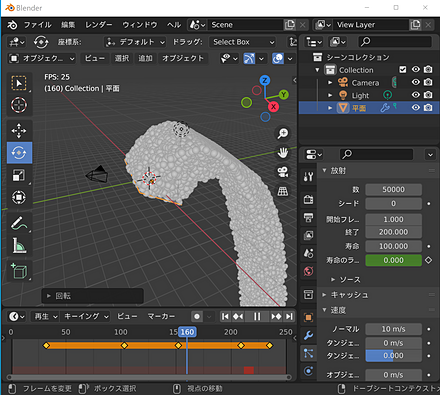

3. 平面を回転させてみなさい．

   回転させるときは， スペースキーにより，アニメーション一時停止した方が操作しやすい．

4. アニメーション再生して確認する．何通りか行ってみなさい

パーティクルのコリジョン（衝突）のシミュレーション

次の手順で， パーティクルのコリジョン（衝突）のシミュレーション を行う

1. スペースキーにより，アニメーション一時停止すること．
2. 一時停止したら，下図のボタンをクリックして，「先頭のフレームにジャンプ」できる．

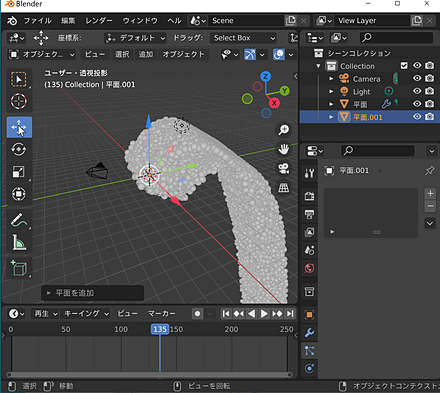

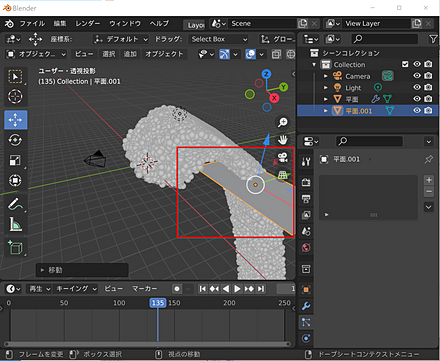

3. 別の平面(Plane)のオブジェクトを追加する

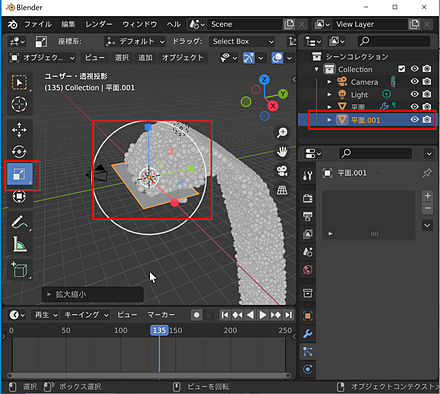

4. 新しく追加した方の平面(Plane)のオブジェクトを拡大する
5. 新しく追加した方の平面(Plane)のオブジェクトは， パーティクルの落ちてくるところに移動する．

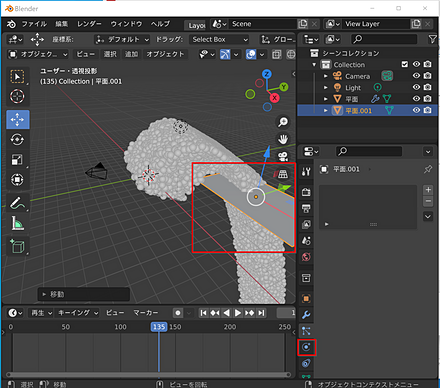

6. 新しく追加した方の平面(Plane)のオブジェクトを選んだままの状態で，「物理演算プロパティ」のボタンをクリック

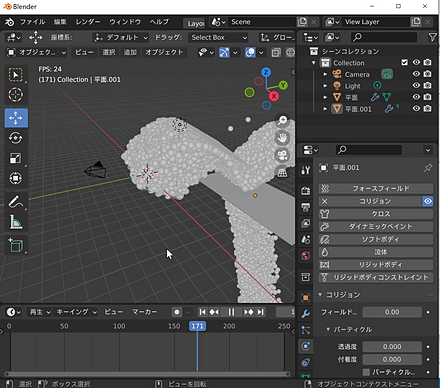

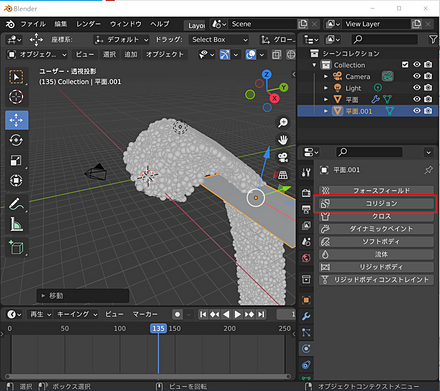

7. コリジョン（衝突）のシミュレーションを行いたいので，「コリジョン」クリック
8. シミューレションとアニメーションを行うために，スペースキーを押す

   パーティクルが跳ね返るようになるので，確認する．

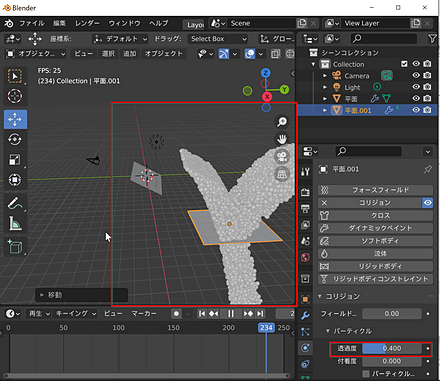

9. 透過度の値を，0から1の間で変えてみる．

   パーティクルがオブジェクトを通り抜ける比率．
