CloudCompare のインストール(Windows 上)

CloudCompare のインストール(Windows上)について説明する.CloudCompare は,3次元点群データを扱うソフトウェアである.Web ページを開き,最新版をダウンロードする.インストールディレクトリやスタートメニューフォルダの設定を行い,PCD ファイルを入手する.CloudCompare を起動し,PCD ファイルを開く.表示や操作を確認できる.

CloudCompare のダウンロードとインストール

  1. Web ページを開く

    http://www.danielgm.net/cc/

    `

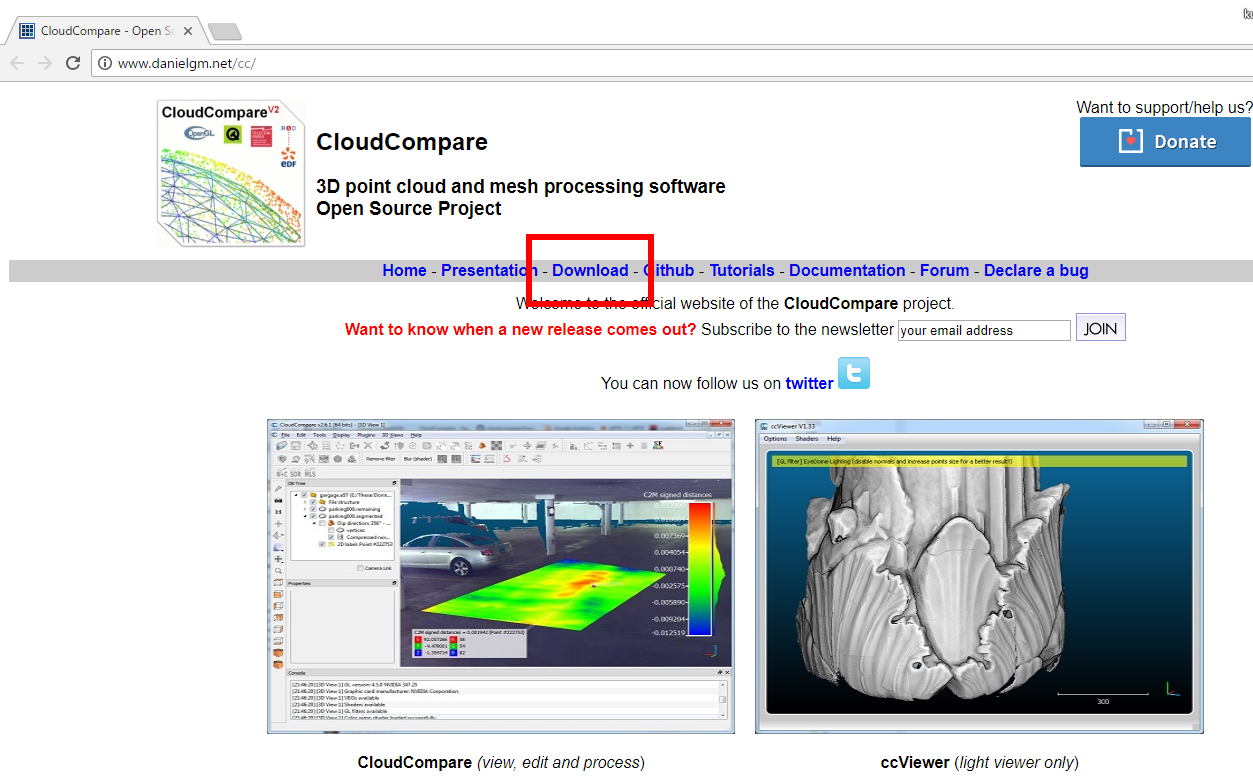

  2. Download」をクリック

    [image]

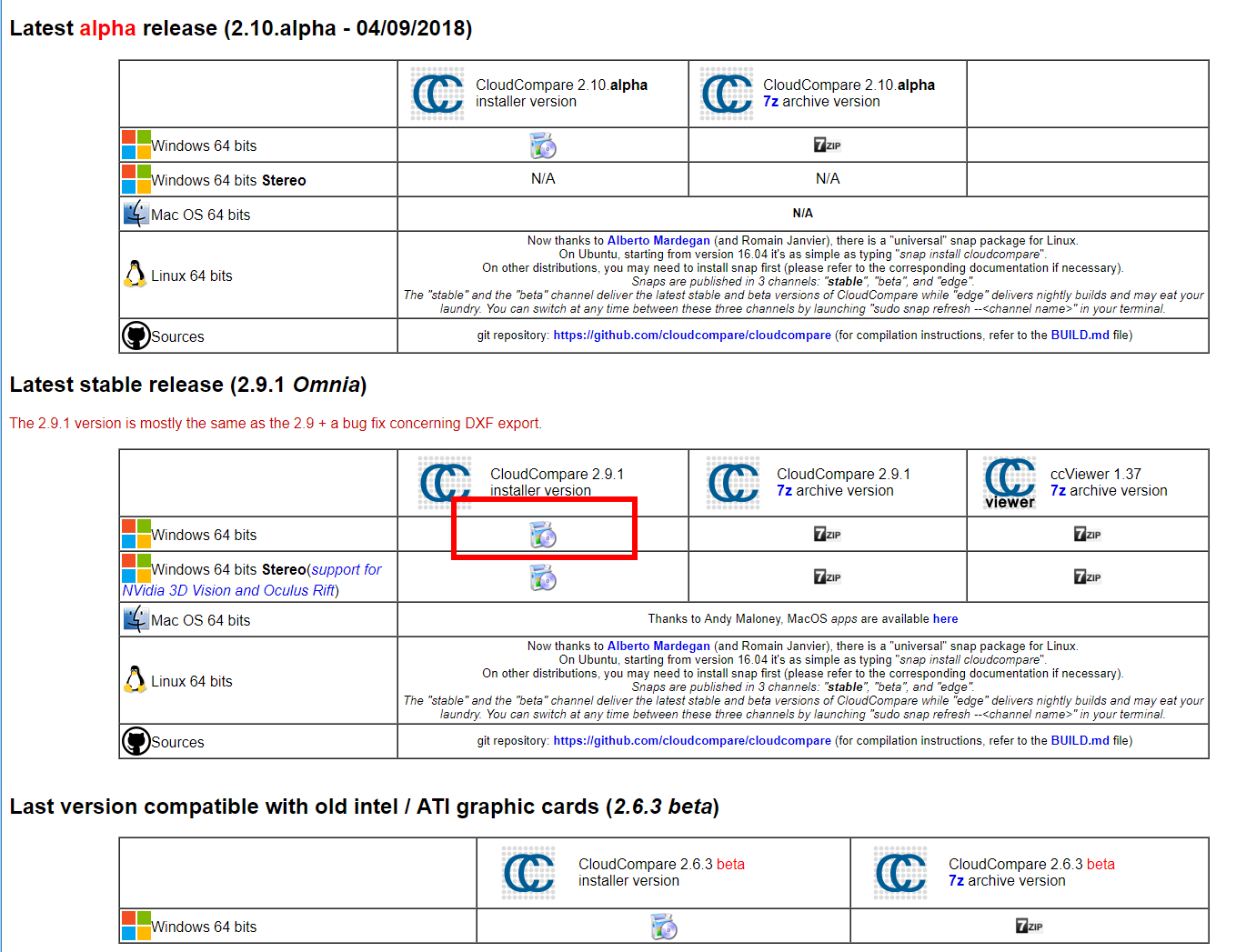

  3. Latest stable release」の下の「Windows 64 bits」のところをクリック.

    [image]

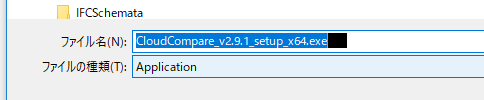

  4. ダウンロードが始まる.

    [image]
  5. ダウンロードした .exe ファイルを実行する.

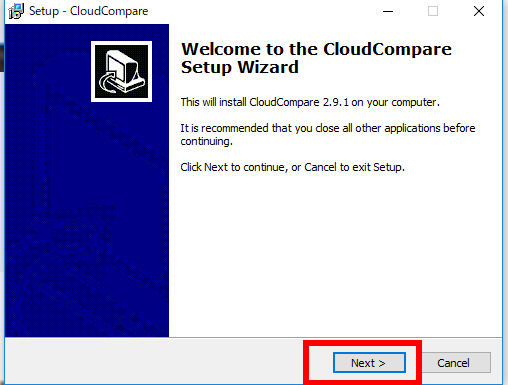

  6. ようこそ画面では「Next」をクリック.

    [image]

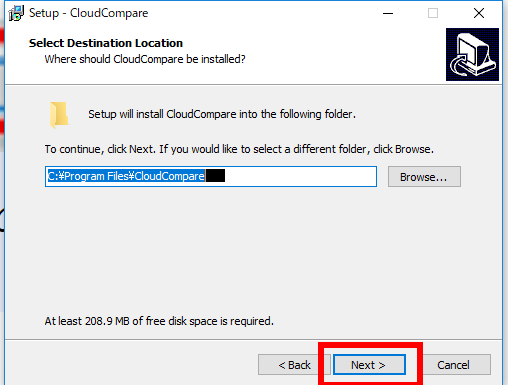

  7. インストールディレクトリ(フォルダ)の設定は既定(デフォルト)のままでよい.「Next」をクリック.

    [image]

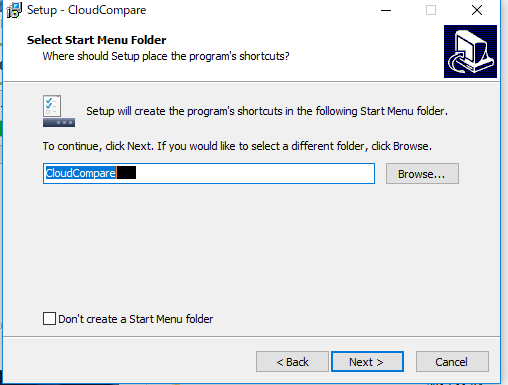

  8. スタートメニューフォルダの設定は既定(デフォルト)のままでよい.「Next」をクリック.

    [image]

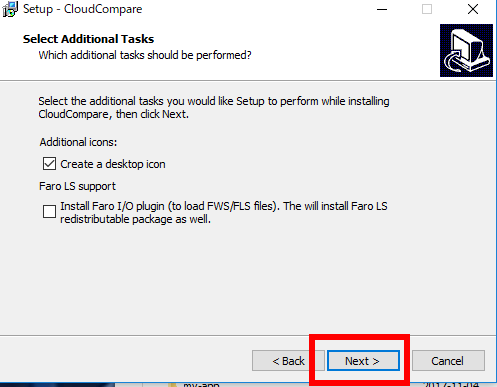

  9. 追加タスクの設定は既定(デフォルト)のままでよい.「Next」をクリック.

    [image]

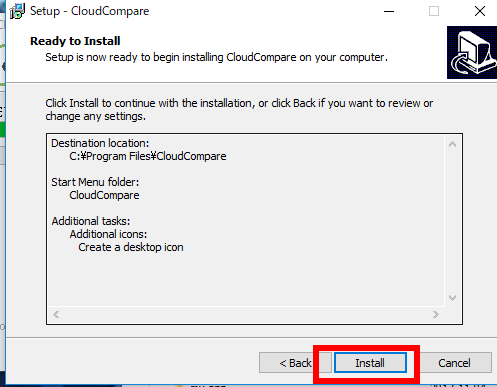

  10. インストールを開始したいので「Install」をクリック.

    [image]

試しに起動してみる

  1. 前準備として,.pcd ファイルを入手する.

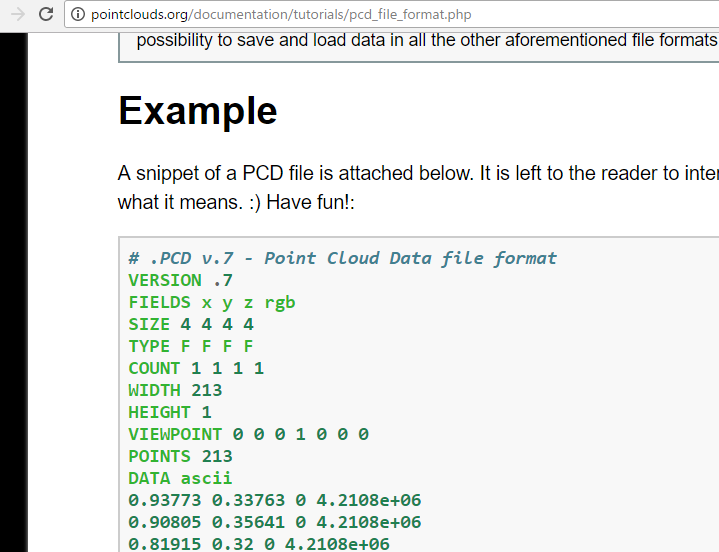

    例えば, https://pointclouds.org/documentation/tutorials/pcd_file_format.html の Example のところから,丸ごとコピーして,d:\hoge.pcdのような名前でペーストする.(拡張子は .pcd にすること).

    [image]

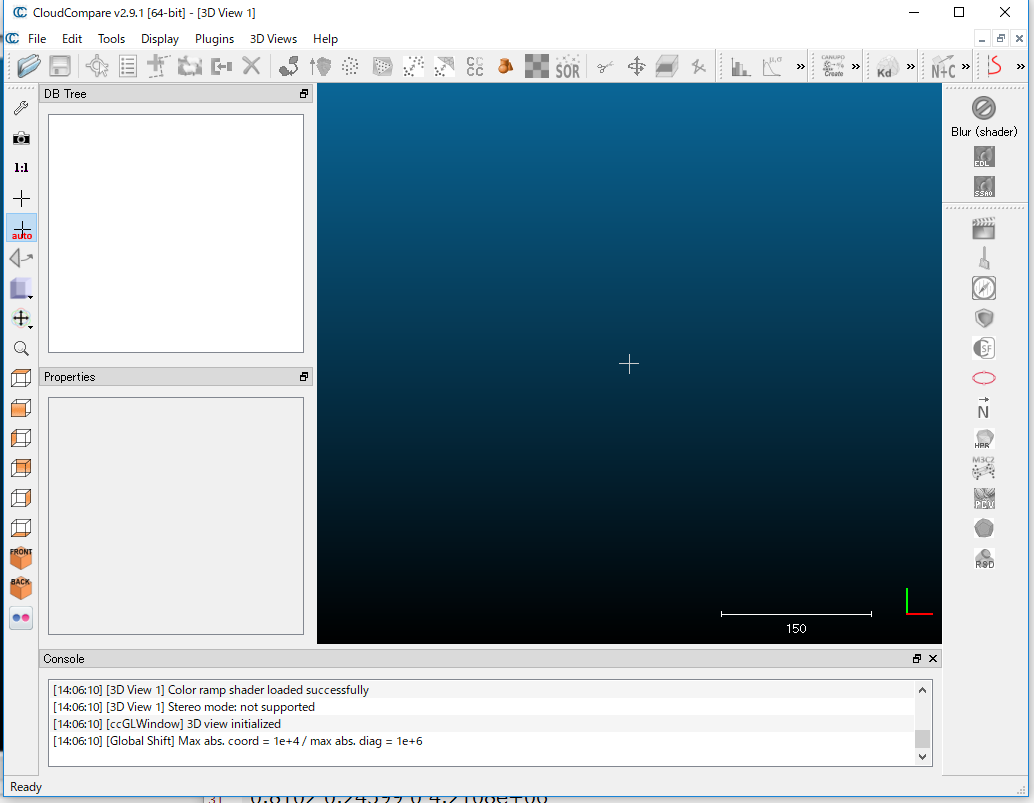

  2. CloudCompare を起動する.画面は次のようなもの.

    [image]

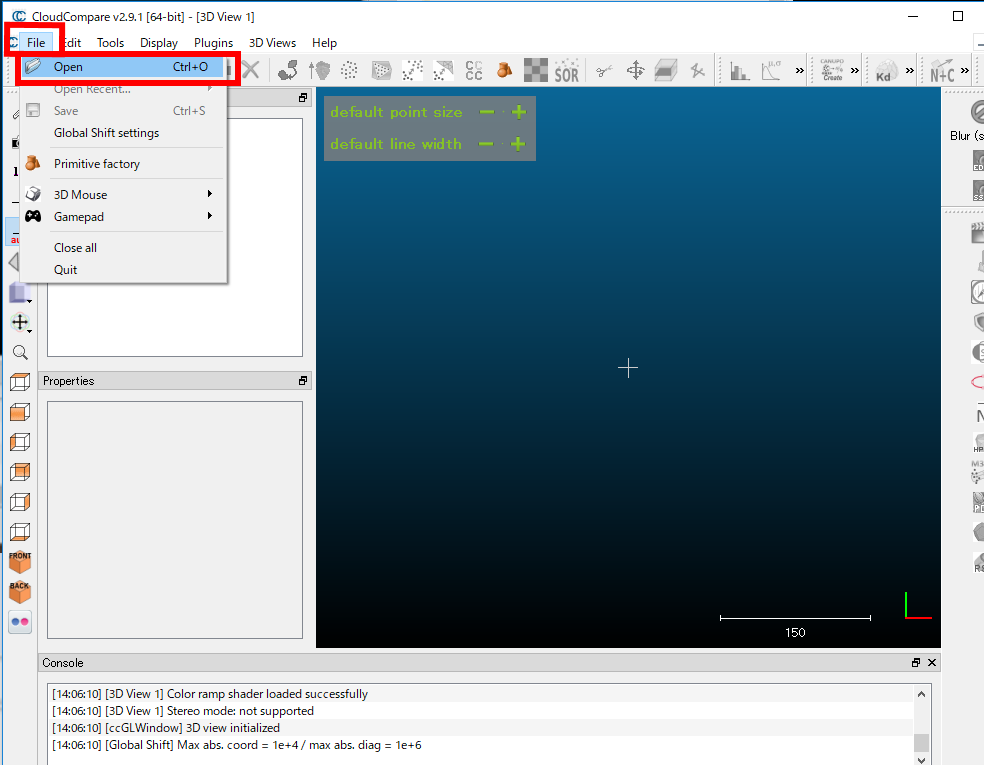

  3. File」→「Open」と操作する.

    [image]
  4. 先ほど作成した .pcd ファイルを選んで「OK」.

    [image]

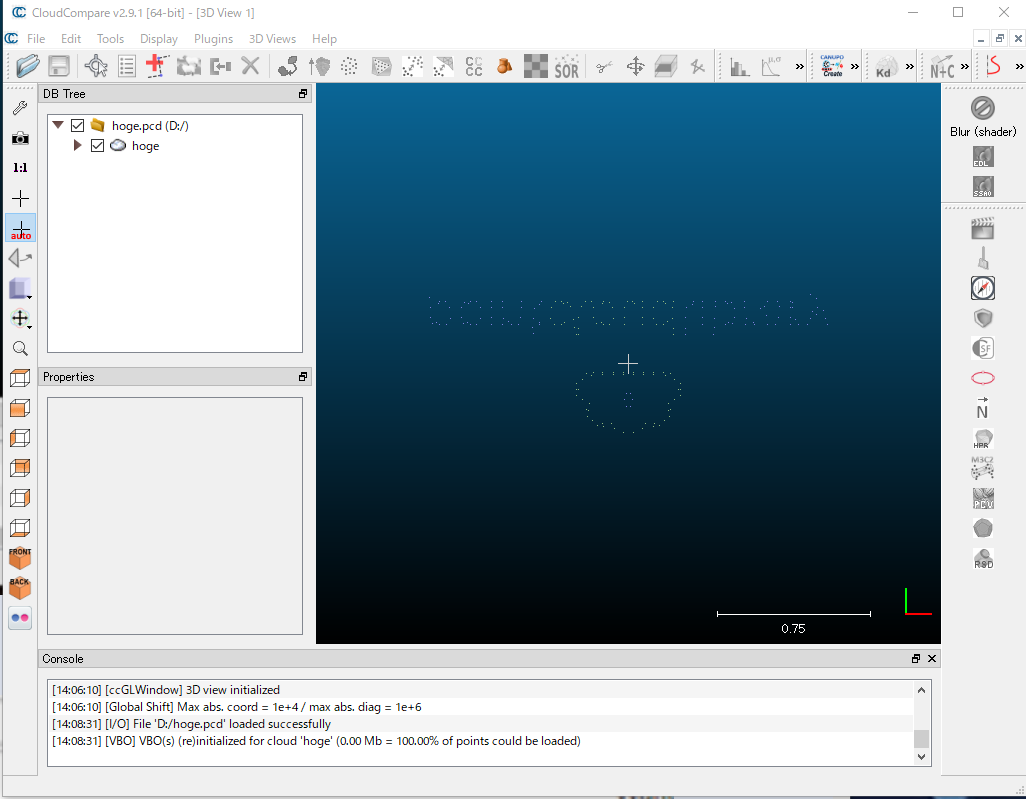

  5. 表示されるので確認する.マウス操作で回転したり,マウスのホイールで拡大縮小できるので確認する.

    [image]
