Windows で Android NDK を使ってみる

Android NDK のダウンロードとインストール

1. Web ページを開く

   https://developer.android.com/sdk/ndk/index.html

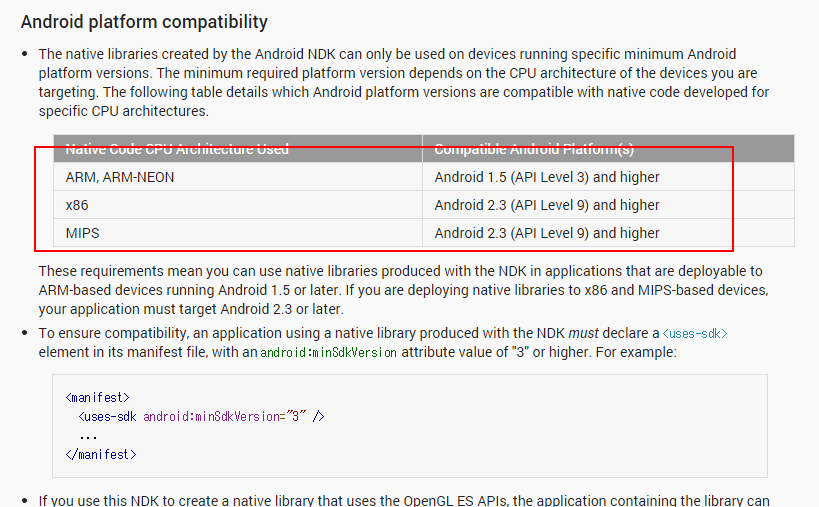

2. 必要な Andorid のバージョンを確認しておく

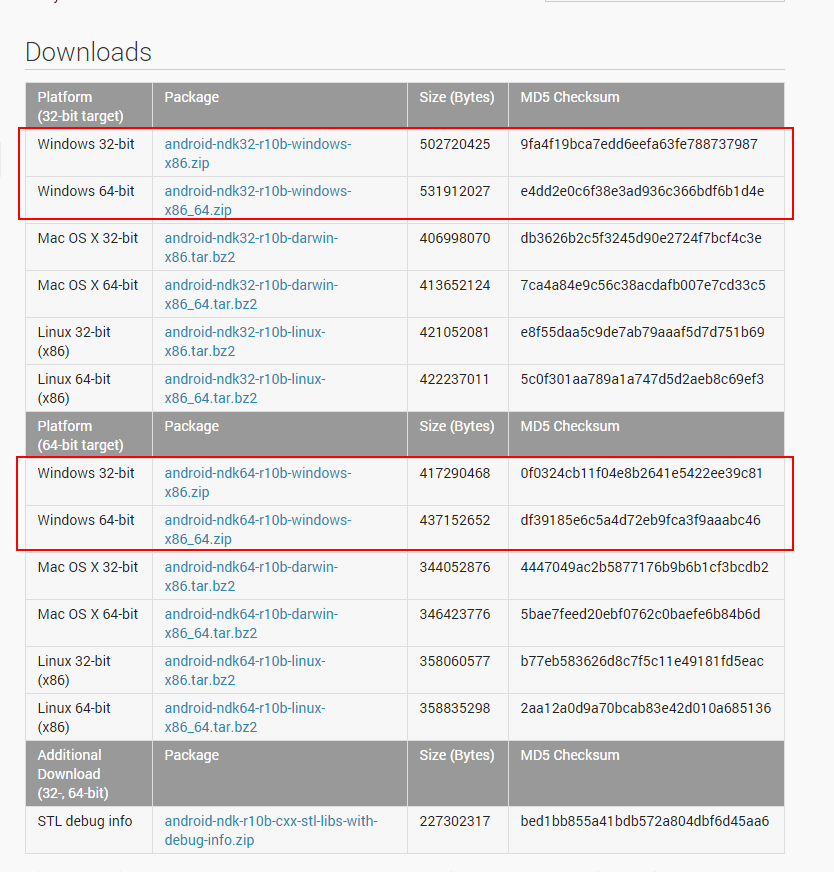

3. Windows 版を選ぶ

   クリックするとダウンロードが始まる。

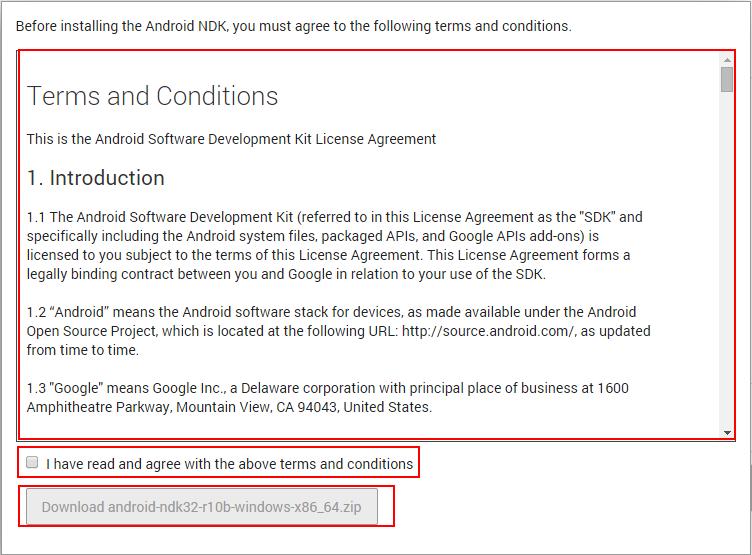

4. ライセンス条項の確認

   熟読し、納得できる場合にのみ続行する．


5. ダウンロードしたファイルを、分かりやすい場所に保存

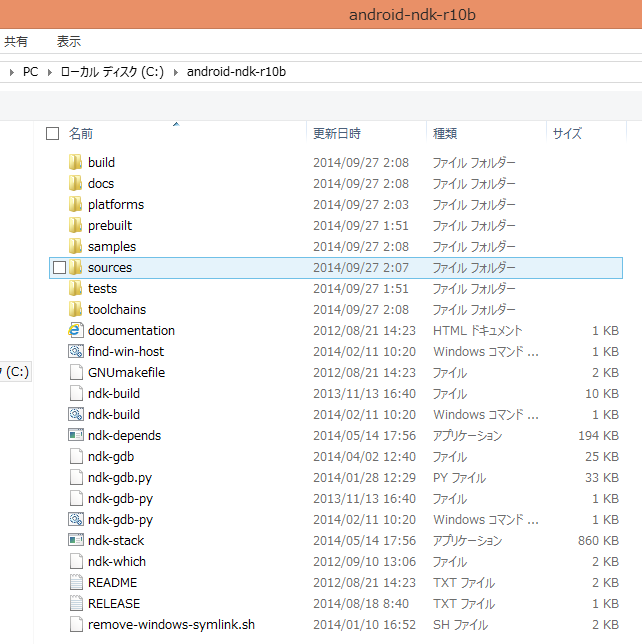

6. 分かりやすいディレクトリで、ダウンロードしたファイルを展開（解凍）

7. 解凍が終わったら、環境変数を設定する

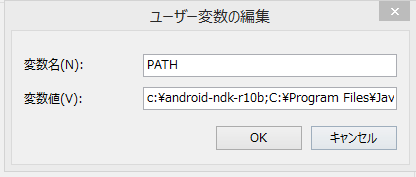

   環境変数 PATH の設定

   「C:\android-ndk-r10b」のように設定

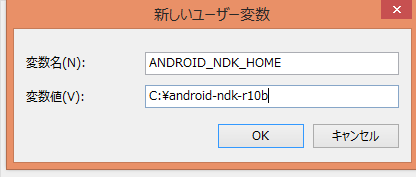

   環境変数 ANDROID_NDK_HOME の設定

   「C:\android-ndk-r10b」のように設定



Android NDK に同封のサンプルプログラムのコンパイル

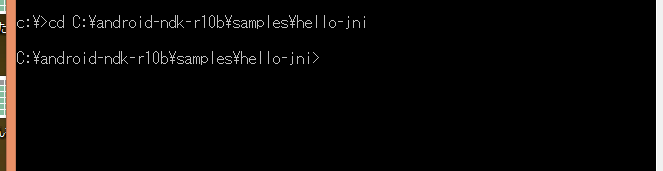

1. コマンドプロンプトを開き、Hello.Jni サンプルプログラムのディレクトリに移動

   「C:\android-ndk-r10b」は、実際のディレクトリに読み替えること．

   cd C:\android-ndk-r10b\samples\hello-jni

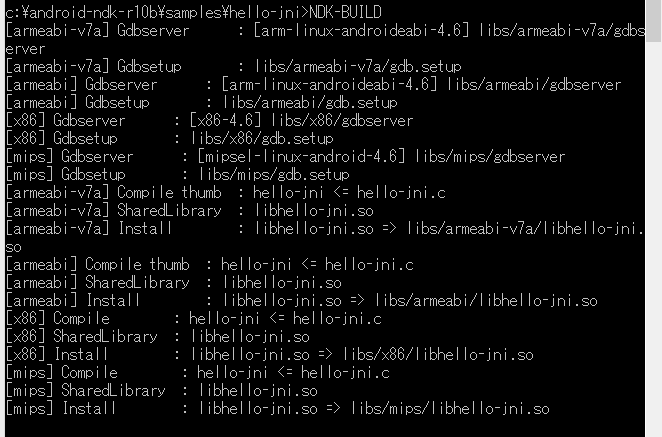

2. ndk-build コマンドの実行

   ndk-build

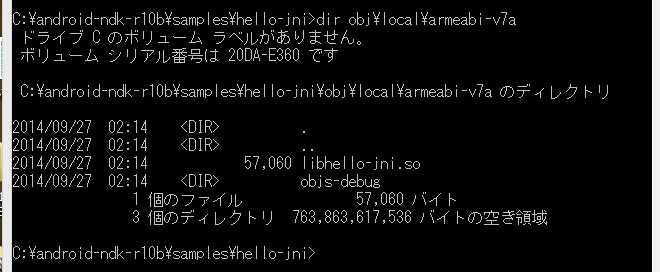

3. 「.so」ファイルができる．

   dir obj\local\armeabi-v7a




Eclipse の C/C++ 開発ツール (CDT) のインストール手順

1. Eclipse の起動
2. 「新規ソフトウェアのインストール」の開始

   「ヘルプ (Help)」メニュー → 「新規ソフトウェアのインストール (Install New Software ...) 」 を選ぶ


3. 作業対象として「--すべての使用可能なサイト-- (--All Available Sites--)」を選ぶ

4. 「プログラミング言語」の展開

   いろいろなグループが表示される． 「プログラミング言語」の左横の三角形をクリックして展開


5. C/C++ 開発ツールの選択

   次を選択し，下の方にある「次へ」をクリック．

   • C/C++ 開発ツール (C/C++ Development Tools)
   • C/C++ 開発ツール SDK (C/C++ Development Tools SDK)
   • C/C++ Visual C++ サポート



6. インストール詳細の確認

   このままでよいので， 「次へ」をクリック．


7. ライセンス条項の確認

8. インストールが始まる

9. Eclipse の再起動


Eclipse の設定

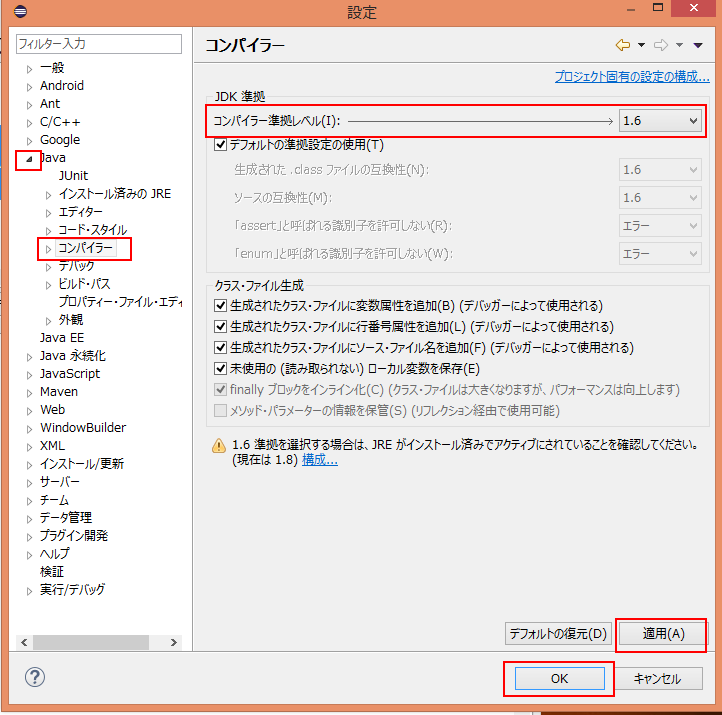

• Java コンパイラーの準拠レベルの確認

  1.6 に設定しておく（1.7 を使いたい場合には 4.4 以上の Android SDK が必要）

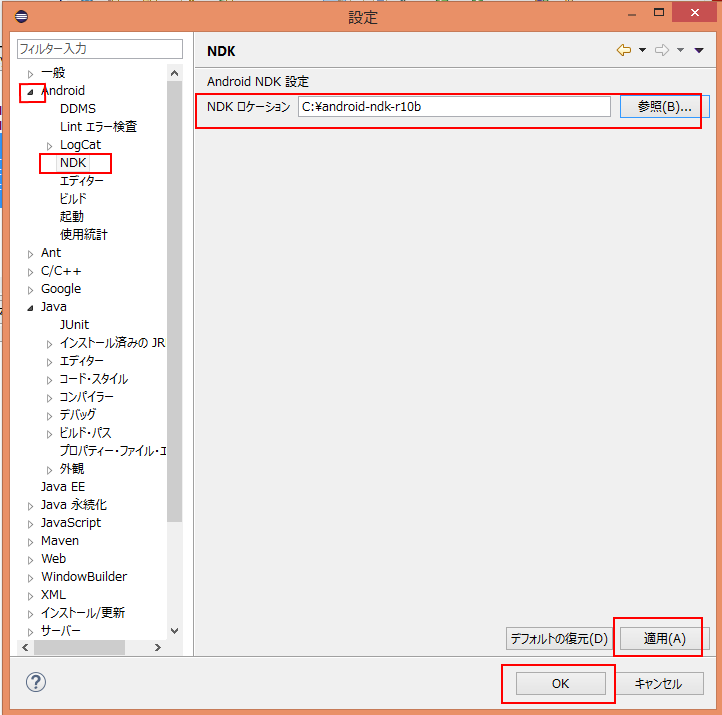

• Android NDK のパスに関する設定


Eclipse で Android NDK に同封のサンプルプログラムを動かしてみる

ここでは，インストールがうまくできたことの確認のため， さきほど、ビルドを済ませた hello-jni（Android NDK に同封のサンプルプログラム） のファイルをまるごと Eclipse のワークスペースに取り込んで実行する.

1. Eclipse の起動
2. 「ファイル (File)」 → 「新規 (New)」 → 「プロジェクト (Project)」 と操作する

3. 既存コードからの Android プロジェクト (Android Project from Existing Code) を選ぶ

4. ルートディレクトリ として「C:\android-ndk32-r10b\samples\hello-jni」を指定する．

   「プロジェクトをワークスペースへコピー (Copy projects into workspace)」にチェックし、「Finish」をクリックする

   ※ hello-jni は、先ほどコマンドプロンプトで ndk-build を実行して、ビルド済み


5. 実行してみる (エミュレータにデプロイ)

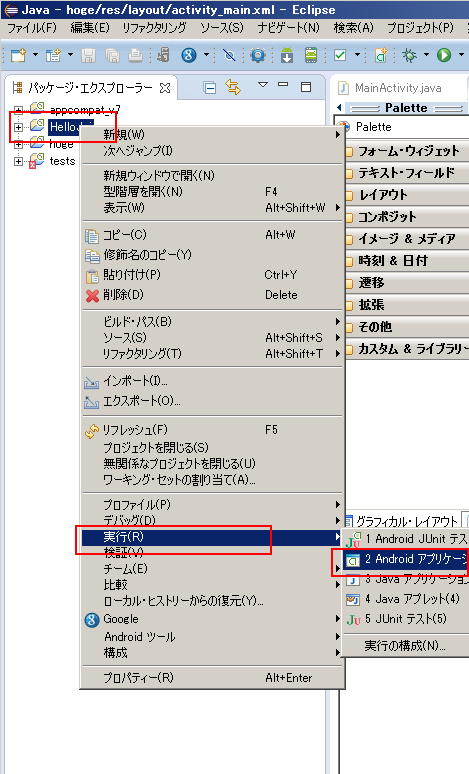

   プロジェクトを右クリックし， 「実行 (Run)」 → 「Android アプリケーション (Android Application)」

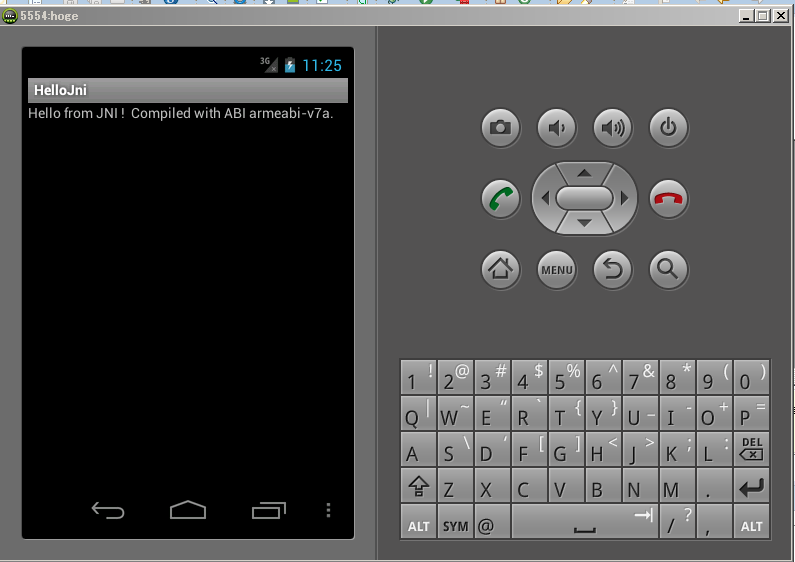

   しばらく待つと, エミュレータの画面に「Hello from JNI!」というメッセージが現れる．

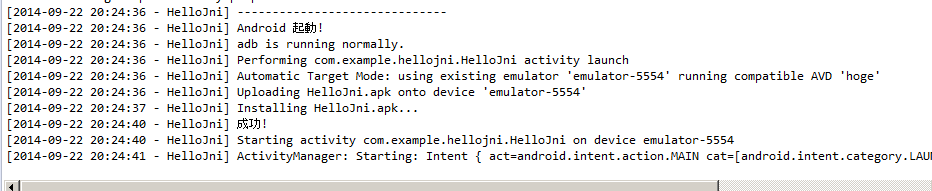

   コンソールに、エラーメッセージが出ていないことを確認する

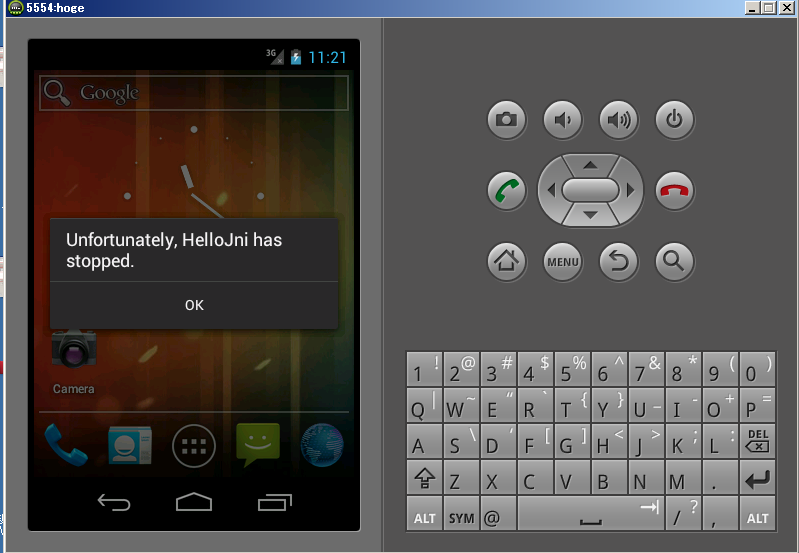

   次のようなエラーメッセージが出る場合には ndk-build からやり直す.



JNI プログラムの ビルドが Eclipse で行えるようにするための設定

端末を開いて ndk-build コマンドを実行するのが面倒（Eclipse ndk-build コマンドの起動が行えるように設定したい）ので、次のように操作する．

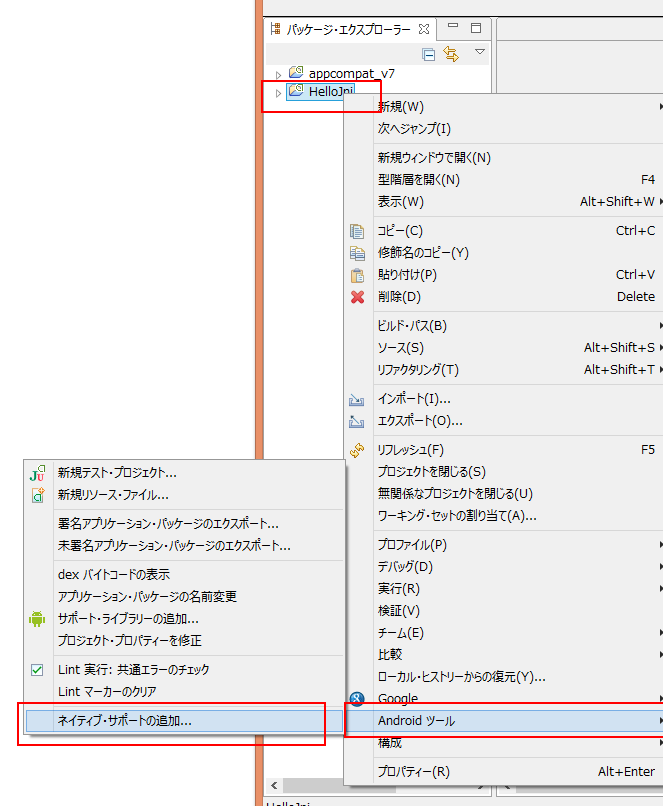

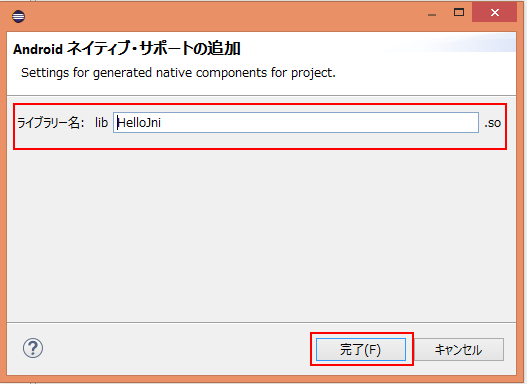

1. 先ほど使ったプロジェクト HelloJni を右クリックし，「Android ツール」を選び、 「ネイティブサポートの追加 (Add Native Support)」
2. libhello-jni.so に設定
3. プロジェクトを右クリックし、 「プロジェクトをクリーン」、「プロジェクトをビルド」と操作
4. コンソールに ndk-build の実行結果が出るので確認する

   ※ コンソールにエラーメッセージが無いのに、エラーメッセージが出る場合がある．

   もともとサンプルプログラムを使っているので、エラーメッセージが出るはずが無い． なのに、エラーメッセージが出る．どうやら Eclipse の設定が甘い（が、どうしたらよいか分からない）． エラーメッセージが出たせいで、実行ができないという Eclipse のおせっかい機能．

   このときは Eclipse を再起動するとうまくいく場合がある．

5. Andorid の画面を確認する

• 「ファイル (File)」 → 「新規 (New)」 → 「その他 (Other)」 → C/C++ → Convert to a C/C++ Porject (Adds C/C++ Nature)

  Eclipse 上で ndk-build の操作ができるようにしたいので， 「Convert to a C/C++ Porject (Adds C/C++ Nature)」を実行する．


• Makefile project を選び，「Other Toolchain」を選ぶ．Finish をクリック

  これは、操作を間違えると、やり直すのがとても面倒なので、注意深く行う


• パースペクティブに関する確認

• プロパティーの設定

  プロジェクトを右クリックし，プロパティーを選ぶ．設定用のウインドウが現れるので，

  「C/C++ ビルド (C/C++ Build)」の の ビルドコマンドを 「ndk-build」のように設定

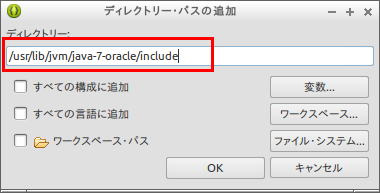

• インクルード・ディレクトリーの設定

  ディレクトリーを 「/usr/lib/jvm/java-7-openjdk-amd64/include」のように設定。この設定は、ndk-build で、このディレクトリーを使うように設定しているのではなくて、Eclipse でのコード解析などでこのディレクトリーを使うという設定


Eclipse での Android プロジェクト作成と実行

1. Eclipse の起動
2. Eclipse で，次のような Android プロジェクトを新規作成
   • プロジェクト名: Hello2
   • パッケージ名: hoge.hoge.com
   • アクティビティ: Hello2Activity
   1. 「ファイル (File)」 → 「新規 (New)」 → 「プロジェクト (Project)」 と操作する

   2. Android プロジェクト (Android Project) を選ぶ

   3. プロジェクト名を「Hello2」のように設定する．

      「ワークスペース内に新規プロジェクトを作成」をチェックする．

   4. ビルド・ターゲットを設定する


      バージョンを確認

   5. パッケージ名の設定

      パッケージ名は 「hoge.hoge.com」のように設定

3. jni/Android.mk の作成

   Eclipse のプロジェクト・エクスプローラーで，新しいフォルダとして「jni」を作成し， 新しいファイルとし Android.mk を作成する．次のように編集する

   ※ 「jni」のところは何でもよいが、分かりやすい名前にしておくkと

   LOCAL_PATH := $(call my-dir)

   include $(CLEAR_VARS)

   LOCAL_MODULE    := hello
   LOCAL_SRC_FILES := hello.c

   include $(BUILD_SHARED_LIBRARY)


4. jni/hello.c の作成

   Eclipse のプロジェクト・エクスプローラーで， 新しいファイルとして hello.c を作成する．hello.c を次のように編集する

   ※ ファイル名「hello.c」のところは何でもよいが、Android.mk で、そのファイル名を正しく設定しておくこと．

   関数名は、「Java_＜パッケージ名＞_＜アクティビティ名＞_＜文字列＞」のようになる

   #include<string.h>
   #include<jni.h>

   jstring
   Java_hoge_hoge_com_Hello2Activity_stringFromJNI( JNIEnv* env, jobject thiz )
   {
       return (*env)->NewStringUTF(env, "Hello, World!\n");
   }


5. Hello2Activity.java の編集

   Android.mk で「hello.c」のように設定したので，「System.loadLibrary("hello");」のところは「hello」になる．

   package hoge.hoge.com;

   import android.app.Activity;
   import android.os.Bundle;
   import android.widget.TextView;

   public class Hello2Activity extends Activity {
       /** Called when the activity is first created. */
       @Override
       public void onCreate(Bundle savedInstanceState) {
           super.onCreate(savedInstanceState);
           setContentView(R.layout.main);

           TextView  tv = new TextView(this);
           tv.setText( stringFromJNI() );
           setContentView(tv);
       }

       public native String  stringFromJNI();
       public native String  unimplementedStringFromJNI();
       static {
           System.loadLibrary("hello");
       }

   }


6. プロパティーの設定

   プロジェクトを右クリックし，プロパティーを選ぶ．設定用のウインドウが現れるので，

   「C/C++ ビルド (C/C++ Build)」の の ビルドコマンドを 「ndk-build」のように設定

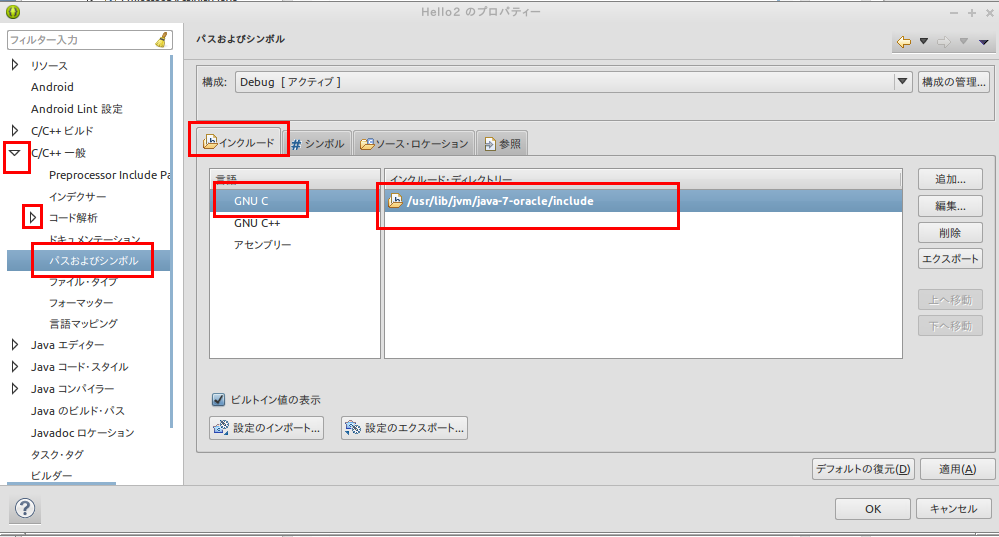

7. インクルード・ディレクトリーの設定

   ディレクトリーを 「/usr/lib/jvm/java-7-openjdk-amd64/include」のように設定。この設定は、ndk-build で、このディレクトリーを使うように設定しているのではなくて、Eclipse でのコード解析などでこのディレクトリーを使うという設定

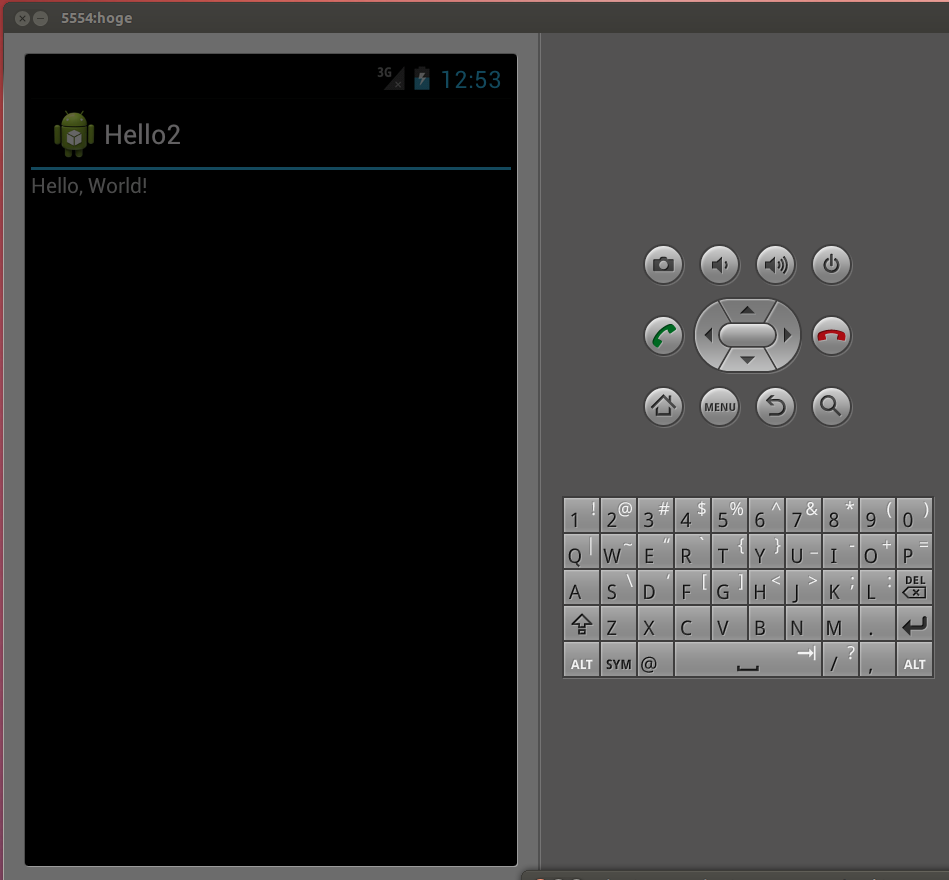

8. 実行してみる


他のCPUで実行したいとき

jni/Application.mk ファイルを作り「APP_ABI := x86」のように設定する．
