Windows で Graphviz のインストール

Graphviz はグラフデータ構造の可視化のツール

謝辞

Graphviz の作者に感謝します

ダウンロードとインストール

Graphviz のウェブページを開く
https://graphviz.gitlab.io/

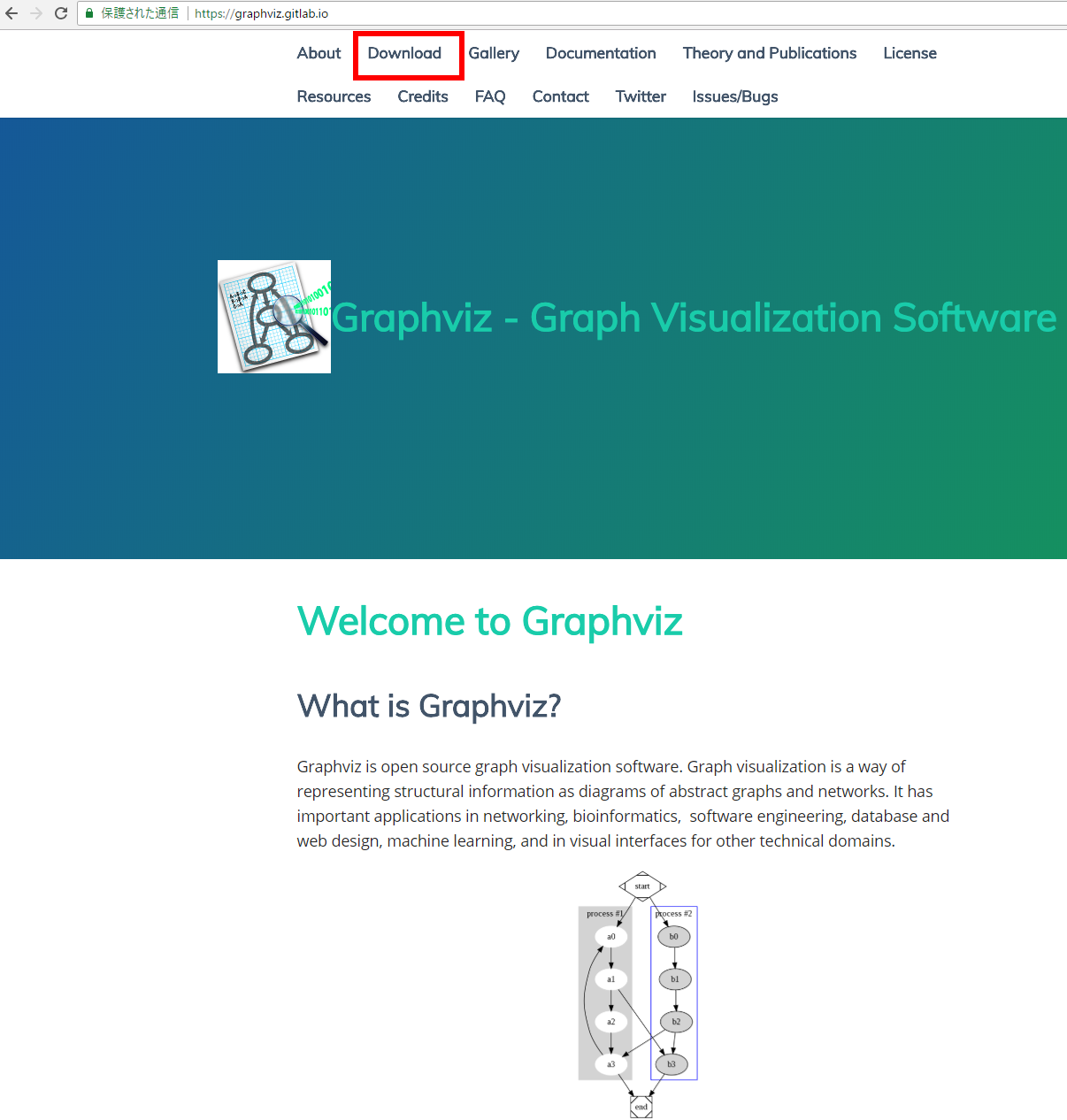

「Download」をクリック．

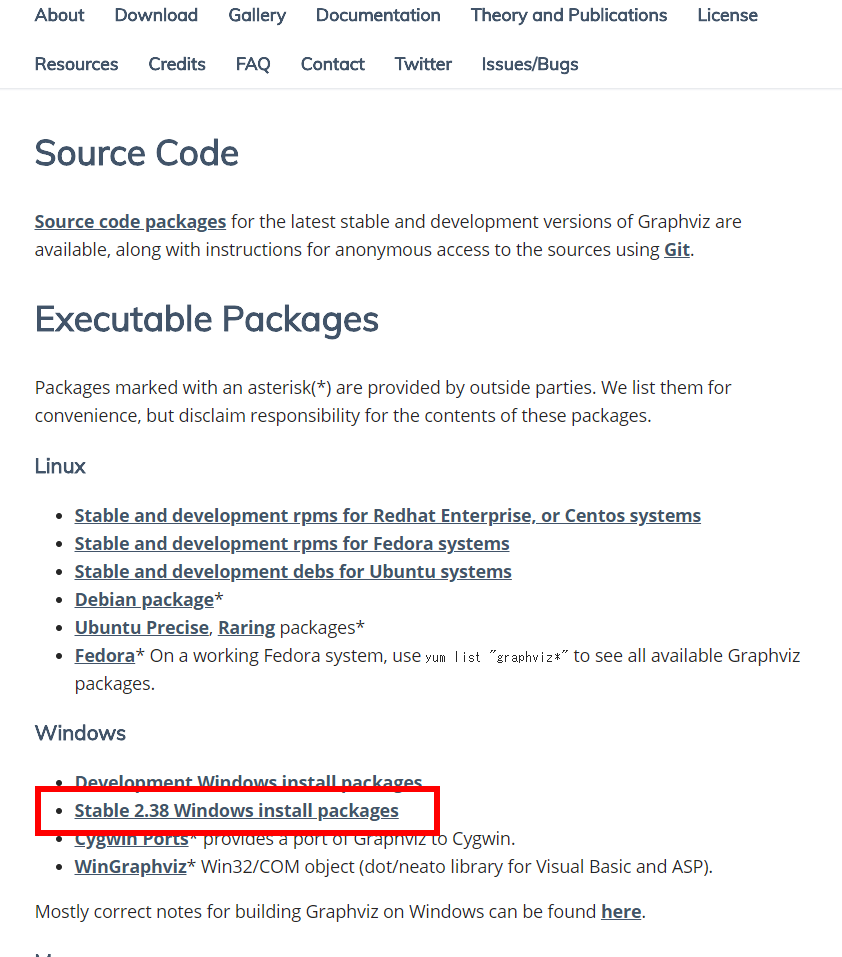

「Windows」のところにある「Stable」版を選ぶ

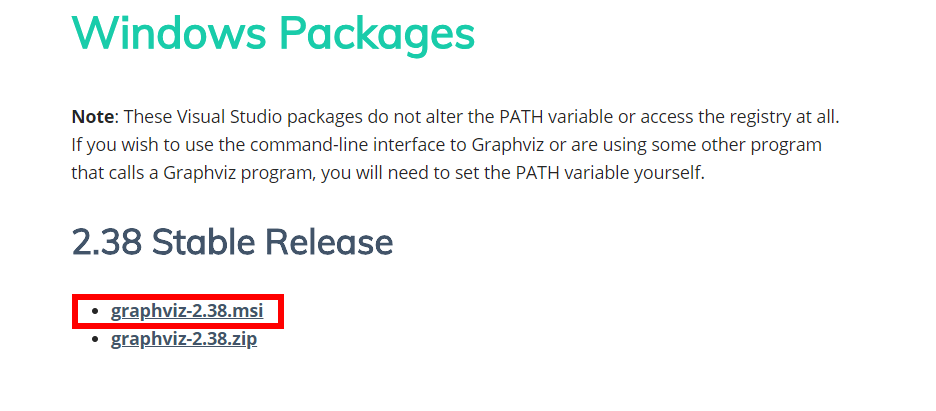

インストーラ（.msiファイル）を選ぶ
ダウンロードが始まる．
ダウンロードした .msi ファイルを実行

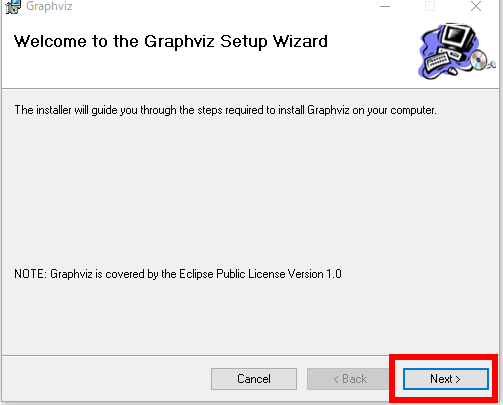

ようこそ画面では，「Next」をクリック．

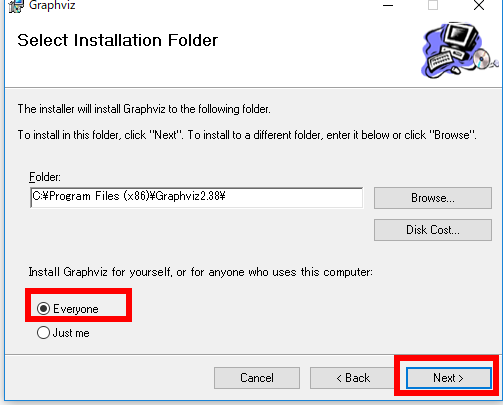

「Every one」を選ぶ．インストール先の設定は，既定（デフォルト）のままでよい．「Next」をクリック．

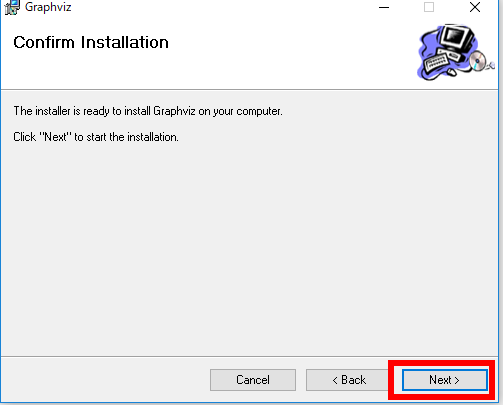

インストールを開始したいので「Next」をクリック．

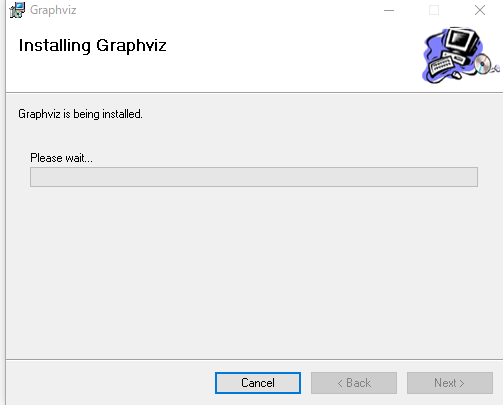

インストールが始まる．

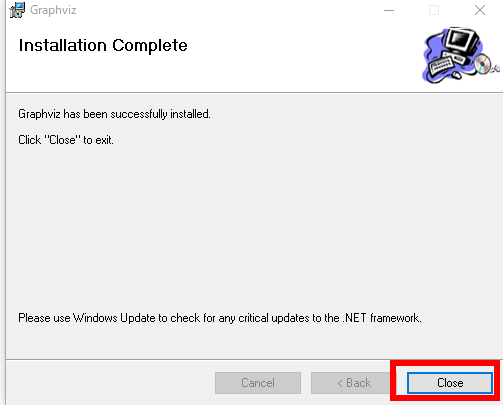

インストール完了の確認．「Close」をクリック

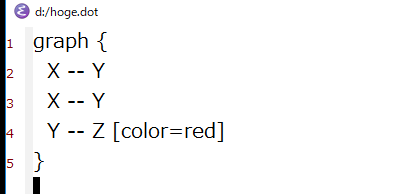

次のようなファイルを作り，拡張子「.dot」で保存
```
graph {
  X -- Y
  X -- Y
  Y -- Z [color=red]
}
```
png 画像や PDF ファイルを作成してみる
Windowsのコマンドプロンプトを開き、次のコマンドを実行．
```
dot -T png d:\hoge.dot d:\hoge.png

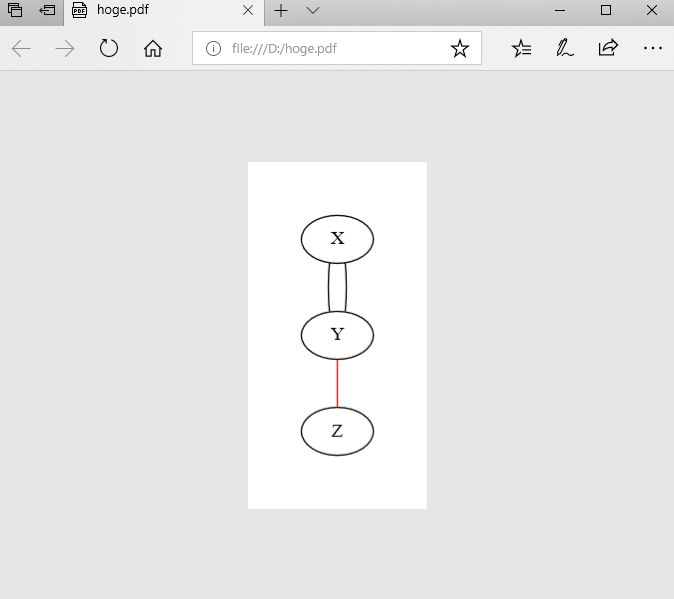

dot -T pdf d:\hoge.dot d:\hoge.pdf
```
