画像の物体認識を行ってみる. 学習については,学習結果のファイルを所定のサイトからダウンロードしてみる.

目次

  1. 前準備
  2. TensorFlow 1.15(旧バージョン),Keras 2.0.9(旧バージョン)のインストール
  3. SnowMasaya/ssd_keras のインストール
  4. SSD を行ってみる

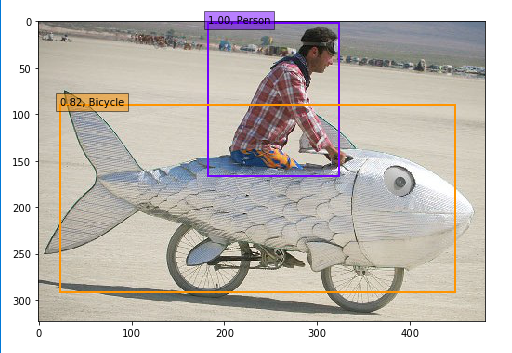

入力画像の例

[image]

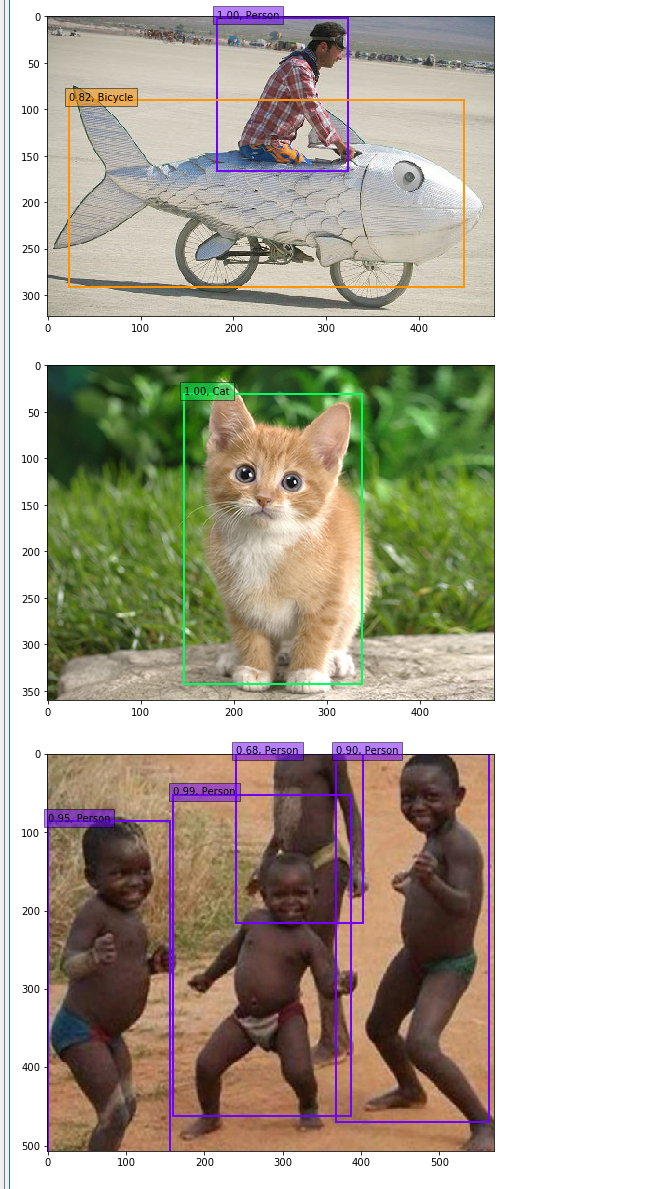

出力としては「種類」を表すラベル(下の図では「Person」や「Bicycle」)と、バウンディングボックス

[image]

URL: https://github.com/SnowMasaya/ssd_keras

手順の要点: Python 3.6, TensorFlow 1.15, Python の仮想環境(Windows では C:\venv\tf115py36)

ソフトウエア等の利用条件等は,利用者で確認すること.

謝辞:ソフトウエアの作者に感謝します.

前準備

Git のインストール

Git の URL: https://git-scm.com/

Python 3.6 のインストール,pip と setuptools の更新,Python 開発環境のインストール

※ TensorFlow 1.15 に対応する Python は,3.6 や 3.7 など(3.8 は対応していない)(2020/06 時点).このページでは 3.6 を使って説明する.3.7 でも同様の手順になる.

最新版ではない TensorFlow を使う.そうした場合,運用を簡単にする(TensorFlow を間違ってアップデートしないなど)ために,venv を用いて,隔離された Python 仮想環境を作る方が便利かもしれない(必ずしも,そうする必要はない).その手順もここに示している.

Windows の場合

  1. Python 3.6 のインストール

    Python の URL: http://www.python.org/

    インストール手順の詳細は: 別ページで説明している.

    Windows では,Python 3.8 や 3.6 の共存は簡単.

  2. pip と setuptools の更新,Python 開発環境(JupyterLab, spyder)のインストール(Windows 上)

    コマンドプロンプトを管理者として実行し,次のコマンドを実行.

    Python の使用は「py -3.6」で行う.

    Windows での pip の実行では,コマンドプロンプトを管理者として実行することにする。

    [image]

    py -3.6 -m pip install -U pip setuptools
    py -3.6 -m pip install -U jupyterlab jupyter jupyter-console jupytext nteract_on_jupyter spyder


    隔離された Python 仮想環境を使用したいときは,次のような手順で, venv を用いて,隔離された Python 仮想環境を作る.

    • 隔離された Python 仮想環境の名前: tf115py36
    • 使用するPython のバージョン: 3.6
    • Python 仮想環境を置くディレクトリ: C:\venv\tf115py36

    コマンドプロンプトを管理者として実行し,次のコマンドを実行.

    Python の使用は「C:\venv\tf115py36\Scripts\activate.bat」の後,「python」で行う.

    py -3.6 -m pip install -U pip setuptools
    py -3.6 -m venv --system-site-packages C:\venv\tf115py36
    C:\venv\tf115py36\Scripts\activate.bat
    python -m pip install -U pip setuptools
    python -m pip install -U jupyterlab jupyter jupyter-console jupytext nteract_on_jupyter spyder


Ubuntu の場合

次の手順により,システム Python とは別に,pyenv を用いて Pytnon 3.6 をインストールする.(システム Python の設定は変えたくないため).

  1. pyenv のインストール

    Ubuntu での pyenv のインストール手順の詳細説明: 別ページで説明している.

    rm -rf ~/.pyenv
    cd /tmp
    git clone https://github.com/pyenv/pyenv.git ~/.pyenv
    cd ~/.pyenv
    git pull
    echo 'export PYENV_ROOT="${HOME}/.pyenv"' >> ~/.bashrc
    echo 'if [ -d "${PYENV_ROOT}" ]; then' >> ~/.bashrc
    echo '    export PATH=${PYENV_ROOT}/bin:$PATH' >> ~/.bashrc
    echo 'fi' >> ~/.bashrc
    echo -e 'if command -v pyenv 1>/dev/null 2>&1; then\n  eval "$(pyenv init -)"\nfi' >> ~/.bashrc
    exec $SHELL -l
    source ~/.bashrc
    sudo apt -y install --no-install-recommends make build-essential libssl-dev zlib1g-dev libbz2-dev libreadline-dev libsqlite3-dev wget curl llvm libncurses5-dev xz-utils tk-dev libxml2-dev libxmlsec1-dev libffi-dev liblzma-dev

  2. インストールできる Python 3.6 のバージョンの確認
    pyenv rehash
    pyenv install -l | grep 3.6

  3. システム Python とは別に Python 3.6 をインストール (pyenv を使用)
    pyenv install 3.6.12


    [image]
  4. pyenv の Python 3.6 の有効化.

    端末で,次のコマンドを実行.

    pyenv shell 3.6.12


    Python の切り替えは次のようなコマンドで行う.

    • pyenv shell system
    • pyenv shell 3.6.12

    デフォルトで pyenv 配下の python 3.6.12 を使いたいときは, 次のように設定する

    echo 'pyenv shell 3.6.12' >> ~/.bashrc
    exec $SHELL -l

  5. pip と setuptools の更新,Python 開発環境(JupyterLab, spyder)のインストール(Ubuntu 上)

    インストールするには, 端末で,次のコマンドを実行.

    python -m pip install -U pip setuptools
    python -m pip install -U jupyterlab jupyter jupyter-console jupytext nteract_on_jupyter spyder


    隔離された Python 仮想環境を作成したいときは,次のような手順で, venv を用いて,隔離された Python 仮想環境を作る.

    • 隔離された Python 仮想環境の名前: tf115py36
    • 使用するPython のバージョン: 3.6
    • Python 仮想環境を置くディレクトリ: ~/tf115py36

    コマンドプロンプトを管理者として実行し,次のコマンドを実行.

    python -m pip install -U pip setuptools
    python -m venv --system-site-packages ~/tf115py36
    source ~/tf115py36/bin/activate
    python -m pip install -U pip setuptools
    python -m pip install -U jupyterlab jupyter jupyter-console jupytext nteract_on_jupyter spyder


(Windows を使う場合のみ)Visual C++ ビルドツール (Build Tools) のインストール

Visual Studio Community 2019 vesion 16.2, Visual C++ ビルドツールのインストール(Windows 上)」で説明している.

以下,Windows に Python, git, Visual C++ ビルドツール (Build Tools) をインストール済みであるものとして説明を続ける.

(NVIDIA GPU を使うとき)NVIDIA グラフィックスドライバのインストール

GPU とは,グラフィックス・プロセッシング・ユニットの略で、コンピュータグラフィックス関連の機能,乗算や加算の並列処理の機能などがある.

ダウンロードページ

詳細説明

(NVIDIA GPU を使うとき)NVIDIA CUDA ツールキット 10.0 のインストール

CUDA とは,NVIDIA社が提供している GPU 用のプラットフォームである.

指定されているバージョンより高いものは使わない. その根拠は次のページ. URL: https://www.tensorflow.org/install/source#common_installation_problems

詳細説明

(NVIDIA GPU を使うとき)NVIDIA cuDNN 7.6 のインストール

ダウンロードページ

TensorFlow 2.4 の GPU 版での,cuDNN のバージョンは 8.0.5(現時点で,NVIDIA CUDA ツールキット 11 で動く最新版).

TensorFlow 2.3, 2.2, 2.1 の GPU 版での,cuDNN のバージョンは 7.6.そして,TensorFlow 1.13 以上 TensorFlow 2.0 までの GPU 版での,cuDNN のバージョンは7.4 .それより高いバージョンよりは使わないこと.

詳細説明

TensorFlow 1.15(旧バージョン),Keras 2.0.9(旧バージョン)のインストール

Python 3.6 を起動するコマンドを確認しておくこと.

Windows の場合

  1. コマンドプロンプトを実行する.
  2. 隔離された Python 仮想環境使用するときは,次のようなコマンドで有効化する.

    C:\venv\tf115py36\Scripts\activate.bat


    [image]
  3. TensorFlow のインストール

    Python の使用は,隔離された Python 仮想環境有効化の後,「python」で行う. Windows で,隔離された Python 仮想環境使用しないときは,「python」ではなく「py -3.6」を使う.

    python -m pip uninstall -y tensorflow tensorflow-cpu tensorflow-gpu tensorflow_datasets tensorflow-hub keras
    python -m pip install -U tensorflow==1.15.5 tensorflow_datasets tensorflow-hub keras==2.0.9 matplotlib opencv-python
    python -m pip install git+https://github.com/tensorflow/docs
    python -m pip install git+https://github.com/tensorflow/examples.git

  4. TensorFlow のバージョン確認

    python -c "import tensorflow as tf; print( tf.__version__ )"


    [image]
  5. (GPU を使うとき) GPU が認識できてるかの確認

    TensorFlow が GPU を認識できているかの確認は,端末で,次を実行して行う.

    python -c "from tensorflow.python.client import device_lib; print(device_lib.list_local_devices())"


Ubuntu の場合

  1. 端末を開く
  2. pyenv の Python 3.6 の有効化.

    端末で,次のコマンドを実行.

    pyenv shell 3.6.12


    隔離された Python 仮想環境使用するときは, 「pyenv shell 3.6.12」は実行しないで, 次のようなコマンドで Python 仮想環境を有効化する.

    source ~/tf115py36/bin/activate


    [image]
  3. TensorFlow のインストール

    Python の使用は,「python」で行う.

    python -m pip uninstall -y tensorflow tensorflow-cpu tensorflow-gpu tensorflow_datasets tensorflow-hub keras
    python -m pip install -U tensorflow==1.15.5 tensorflow_datasets tensorflow-hub keras==2.0.9 matplotlib opencv-python
    python -m pip install git+https://github.com/tensorflow/docs
    python -m pip install git+https://github.com/tensorflow/examples.git

  4. TensorFlow のバージョン確認

    python -c "import tensorflow as tf; print( tf.__version__ )"


    [image]
  5. (GPU を使うとき) GPU が認識できてるかの確認

    TensorFlow が GPU を認識できているかの確認は,端末で,次を実行して行う.

    python -c "from tensorflow.python.client import device_lib; print(device_lib.list_local_devices())"

    システムの環境変数:

SnowMasaya/ssd_keras のインストール

Windows での手順を下に示す.Ubuntu でも同様の手順になる.

  1. Python 3.6 を起動するコマンドを確認しておく.
    • Windows の場合: 「py -3.6
    • Windows で Python 仮想環境 tf115py36 を使う場合: 「C:\venv\tf115py36\Scripts\activate.bat」の後,「python
    • Ubuntu の場合: 「pyenv shell 3.6.12」の後,「python
    • Ubuntu で Python 仮想環境 tf115py36 を使う場合: 「source ~/tf115py36/bin/activate」の後,「python
  2. 隔離された Python 仮想環境使用するときは,有効化する.

    Windows の場合での,有効化のコマンドの例.

    C:\venv\tf115py36\Scripts\activate.bat


    [image]

    Ubuntu の場合での,有効化のコマンドの例.

    source ~/tf115py36/bin/activate


    [image]

    ※ 以下,Windows での手順を示す.Ubuntu でも同様の手順になる.

  3. numpy, imageio のインストール

    python -m pip install -U numpy imageio
    python -m pip install -U jupyterlab jupyter jupyter-console jupytext spyder

  4. ディレクトリ(フォルダ)を空にする操作

    cd C:\venv\tf115py36
    rmdir /s /q ssd_keras


    [image]

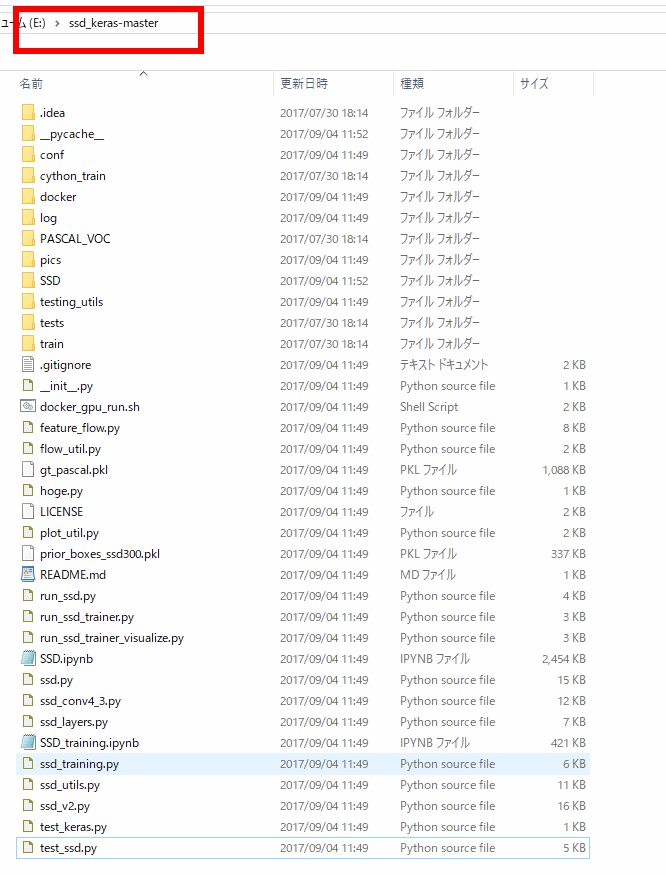

  5. SnowMasaya/ssd_keras のインストール

    git clone https://github.com/SnowMasaya/ssd_keras


    [image]
  6. rykov ssd_keras の Web ページに記載の通り,次のWebページを開く

    https://mega.nz/#F!7RowVLCL!q3cEVRK9jyOSB9el3SssIA

  7. 2つの hdfファイルが表示されるので確認する.

    [image]
  8. 2つともダウンロードしたい. 「ZIPとしてダウンロードする」をクリック.

    [image]
  9. SSD.zip というファイルのダウンロードが始まるので確認する.

    [image]

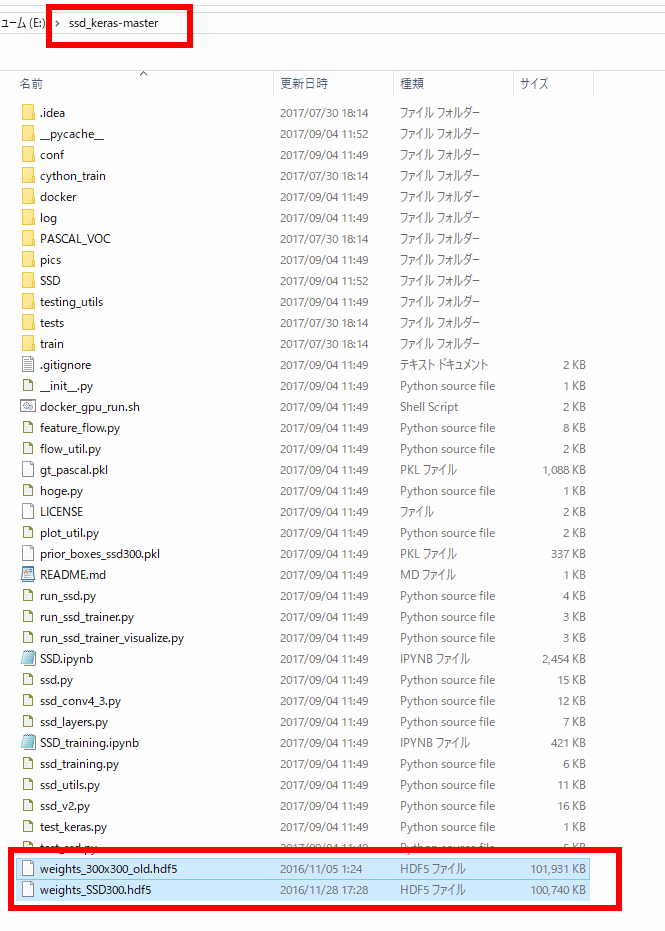

  10. SSD.zip を展開(解凍)し,できたファイルを C:\venv\tf115py36\ssd_kerasに置く.

    下の図のように

    [image]

SSD を行ってみる

Python コンソールで,SSD.ipynb に記載のコマンドを実行しながら結果を確認したい.結果は,画像などでプロットされる場合がある.

Windows での手順を下に示す.Ubuntu でも同様の手順になる.

  1. Python 3.6 を起動するコマンドを確認しておく.
    • Windows の場合: 「py -3.6
    • Windows で Python 仮想環境 tf115py36 を使う場合: 「C:\venv\tf115py36\Scripts\activate.bat」の後,「python
    • Ubuntu の場合: 「pyenv shell 3.6.12」の後,「python
    • Ubuntu で Python 仮想環境 tf115py36 を使う場合: 「source ~/tf115py36/bin/activate」の後,「python
  2. 隔離された Python 仮想環境使用するときは,有効化する.

    Windows の場合での,有効化のコマンドの例.

    C:\venv\tf115py36\Scripts\activate.bat


    [image]

    Ubuntu の場合での,有効化のコマンドの例.

    source ~/tf115py36/bin/activate


    [image]

    ※ 以下,Windows での手順を示す.Ubuntu でも同様の手順になる.

  3. カレントディレクトリ

    cd C:\venv\tf115py36\ssd_keras


    [image]
  4. 使用する GPU のメモリ量を制限したい場合のみ

    次を実行.「1024」のところは,適切に調整すること.

    https://www.tensorflow.org/guide/gpu に記載の手順による.

    from __future__ import absolute_import, division, print_function, unicode_literals
    import tensorflow as tf

    gpus = tf.config.experimental.list_physical_devices('GPU')
    if gpus:
      # Restrict TensorFlow to only allocate 1GB of memory on the first GPU
      try:
        tf.config.experimental.set_virtual_device_configuration(
            gpus[0],
            [tf.config.experimental.VirtualDeviceConfiguration(memory_limit=1024)])
        logical_gpus = tf.config.experimental.list_logical_devices('GPU')
        print(len(gpus), "Physical GPUs,", len(logical_gpus), "Logical GPUs")
      except RuntimeError as e:
        # Virtual devices must be set before GPUs have been initialized
        print(e)


    [image]

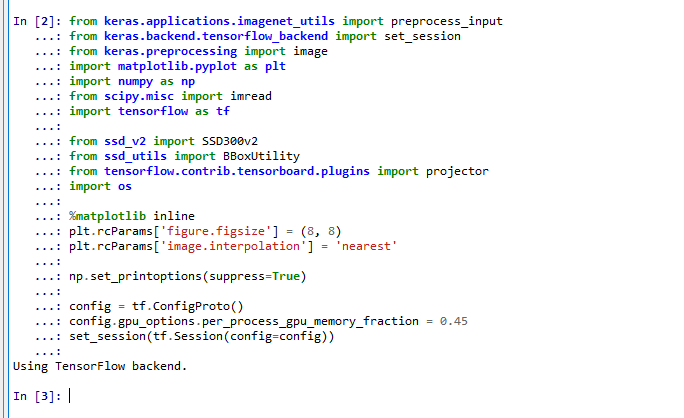

  5. ステップ 1 (初期設定)

    次の Python プログラムを実行

    https://github.com/SnowMasaya/ssd_keras/blob/master/SSD.ipynb の「in [1]」に記載の通り.

    from __future__ import absolute_import, division, print_function, unicode_literals

    from keras.applications.imagenet_utils import preprocess_input
    from keras.backend.tensorflow_backend import set_session
    from tensorflow.keras.preprocessing import image
    import matplotlib.pyplot as plt
    %matplotlib inline
    import warnings
    warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings
    import numpy as np
    from imageio import imread
    import tensorflow as tf

    from ssd_v2 import SSD300v2
    from ssd_utils import BBoxUtility
    import os

    plt.rcParams['figure.figsize'] = (8, 8)
    plt.rcParams['image.interpolation'] = 'nearest'

    np.set_printoptions(suppress=True)


    [image]

    次のようなエラーが出たときは, 「sys.path.append("C:\venv\tf115py36\ssd_keras")」のようなコマンドを実行の後,やり直す.

  6. ステップ 2 (種類の設定)

    次の Python プログラムを実行

    https://github.com/SnowMasaya/ssd_keras/blob/master/SSD.ipynb の「in [2]」に記載の通り.

    voc_classes = ['Aeroplane', 'Bicycle', 'Bird', 'Boat', 'Bottle',
                   'Bus', 'Car', 'Cat', 'Chair', 'Cow', 'Diningtable',
                   'Dog', 'Horse','Motorbike', 'Person', 'Pottedplant',
                   'Sheep', 'Sofa', 'Train', 'Tvmonitor']
    NUM_CLASSES = len(voc_classes) + 1


    [image]

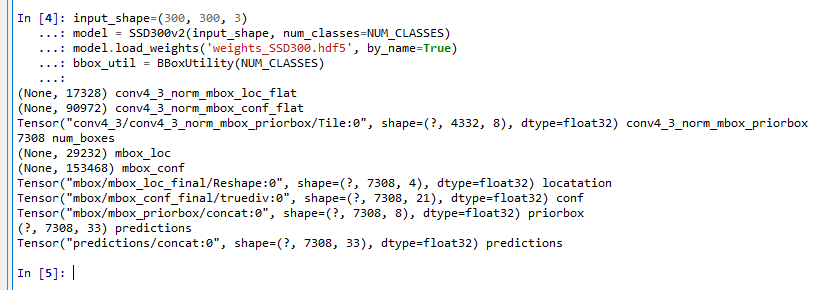

  7. ステップ 3 (先ほどダウンロードした学習結果ファイル weights_SSD300.hdf5 の読み込み

    次の Python プログラムを実行

    https://github.com/SnowMasaya/ssd_keras/blob/master/SSD.ipynb の「in [3]」に記載の通り.

    input_shape=(300, 300, 3)
    model = SSD300v2(input_shape, num_classes=NUM_CLASSES)
    model.load_weights('weights_SSD300.hdf5', by_name=True)
    bbox_util = BBoxUtility(NUM_CLASSES)


    [image]

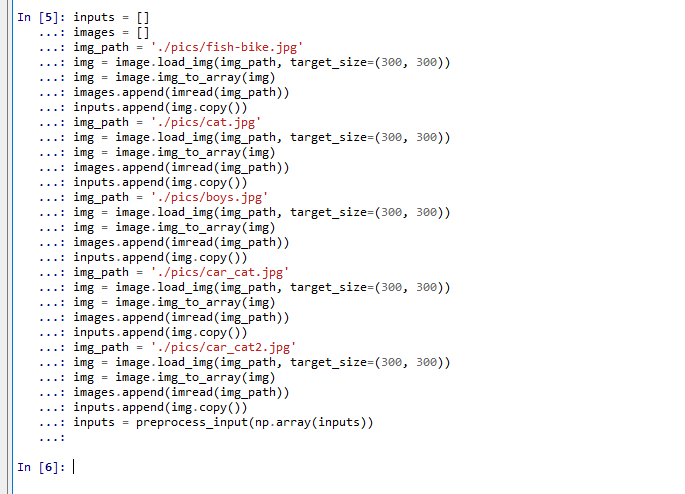

  8. ステップ 4 (処理したい入力画像ファイル 5つの読み込み設定)

    次の Python プログラムを実行

    https://github.com/rykov8/ssd_keras/blob/master/SSD.ipynb の「in [4]」に記載の通り.

    inputs = []
    images = []
    img_path = './pics/fish-bike.jpg'
    img = image.load_img(img_path, target_size=(300, 300))
    img = image.img_to_array(img)
    images.append(imread(img_path))
    inputs.append(img.copy())
    img_path = './pics/cat.jpg'
    img = image.load_img(img_path, target_size=(300, 300))
    img = image.img_to_array(img)
    images.append(imread(img_path))
    inputs.append(img.copy())
    img_path = './pics/boys.jpg'
    img = image.load_img(img_path, target_size=(300, 300))
    img = image.img_to_array(img)
    images.append(imread(img_path))
    inputs.append(img.copy())
    img_path = './pics/car_cat.jpg'
    img = image.load_img(img_path, target_size=(300, 300))
    img = image.img_to_array(img)
    images.append(imread(img_path))
    inputs.append(img.copy())
    img_path = './pics/car_cat2.jpg'
    img = image.load_img(img_path, target_size=(300, 300))
    img = image.img_to_array(img)
    images.append(imread(img_path))
    inputs.append(img.copy())
    inputs = preprocess_input(np.array(inputs))


    [image]
  9. ステップ 5 (予測処理)

    次の Python プログラムを実行

    https://github.com/rykov8/ssd_keras/blob/master/SSD.ipynb の「in [5]」に記載の通り.

    preds = model.predict(inputs, batch_size=1, verbose=1)


    [image]

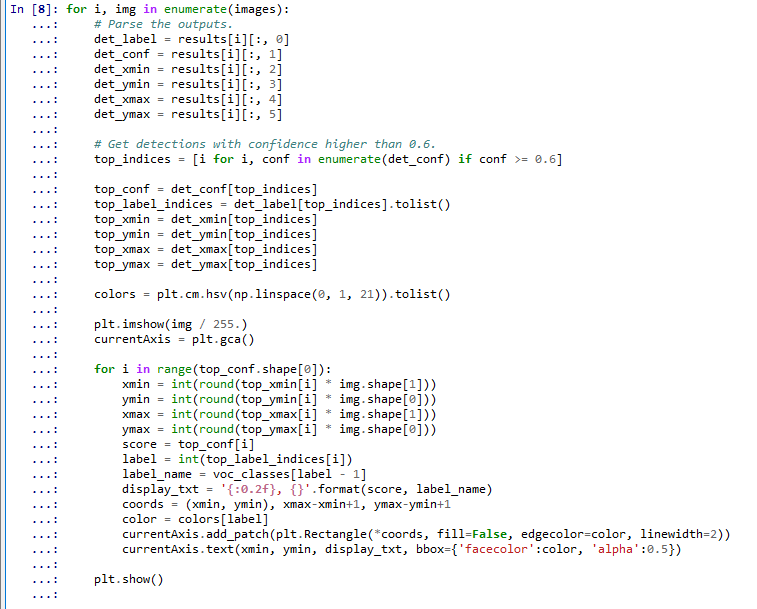

  10. ステップ 6 (予測結果からバウンディングボックスを作るという後処理)

    次の Python プログラムを実行

    https://github.com/rykov8/ssd_keras/blob/master/SSD.ipynb の「in [6]」に記載の通り.

    results = bbox_util.detection_out(preds)


    [image]
  11. 最後のステップ (結果の表示)

    次の Python プログラムを実行

    https://github.com/rykov8/ssd_keras/blob/master/SSD.ipynb の「in [8]」に記載の通り.

    for i, img in enumerate(images):
        # Parse the outputs.
        det_label = results[i][:, 0]
        det_conf = results[i][:, 1]
        det_xmin = results[i][:, 2]
        det_ymin = results[i][:, 3]
        det_xmax = results[i][:, 4]
        det_ymax = results[i][:, 5]

        # Get detections with confidence higher than 0.6.
        top_indices = [i for i, conf in enumerate(det_conf) if conf >= 0.6]

        top_conf = det_conf[top_indices]
        top_label_indices = det_label[top_indices].tolist()
        top_xmin = det_xmin[top_indices]
        top_ymin = det_ymin[top_indices]
        top_xmax = det_xmax[top_indices]
        top_ymax = det_ymax[top_indices]

        colors = plt.cm.hsv(np.linspace(0, 1, 21)).tolist()

        plt.figure()
        plt.imshow(img / 255.)
        currentAxis = plt.gca()

        for i in range(top_conf.shape[0]):
            xmin = int(round(top_xmin[i] * img.shape[1]))
            ymin = int(round(top_ymin[i] * img.shape[0]))
            xmax = int(round(top_xmax[i] * img.shape[1]))
            ymax = int(round(top_ymax[i] * img.shape[0]))
            score = top_conf[i]
            label = int(top_label_indices[i])
            label_name = voc_classes[label - 1]
            display_txt = '{:0.2f}, {}'.format(score, label_name)
            coords = (xmin, ymin), xmax-xmin+1, ymax-ymin+1
            color = colors[label]
            currentAxis.add_patch(plt.Rectangle(*coords, fill=False, edgecolor=color, linewidth=2))
            currentAxis.text(xmin, ymin, display_txt, bbox={'facecolor':color, 'alpha':0.5})

        plt.show()


    [image]

    実行結果

    [image]
