OpenStreetMap のエディタを使って地図を編集

OpenStreetMap (http://www.openstreetmap.org) 世界規模の無料で使えるオンラインの地図データベースシステム. OpenStreetMapのアカウント登録を行うと,OpenStreetMap を編集できる権利を得ることもできる. 世界中の有志が共同制作に参画している地図データベースである. このウェブページでは,OpenStreetMap に電子メールアドレスとパスワードを登録(アカウント登録)の上,ログインし,OpenStreetMap のオンラインエディタ(ウェブブラウザで動く iDエディタ)を使って地図を編集する一連の手順を説明.

[image]
OpenStreetMap の福山大学地図データベース

このウェブページで説明すること

OpenStreetMapの編集の要点: データは3種類ある.


OpenStreetMap のアカウント登録

  1. OpenStreetMapのWebサイトを開く

    http://www.openstreetmap.org

  2. ユーザ登録」をクリック

    [image]

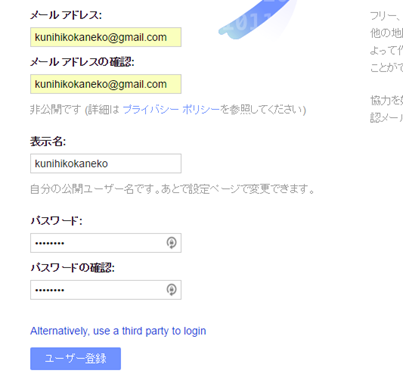

  3. メールアドレス,表示名,パスワードを設定し,「ユーザ登録」をクリック

    各自のメールアドレスで登録する.表示名は,自分のプライバシを守るために本名を使わないことを勧める.

    [image]
  4. ライセンス条項

    ライセンス条項(英文)を確認し,「私の投稿をパブリックドメインとします」にチェックし,「同意」をクリック.

    [image]

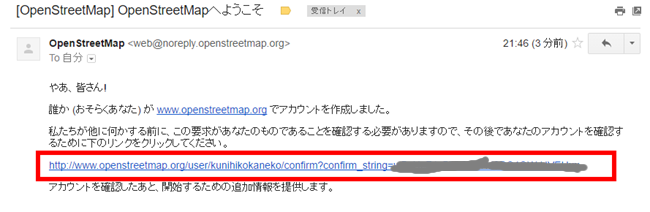

  5. 登録したメールアドレスに確認メールが届く.メール中のリンクをクリック.

    [image]
  6. Webブラウザでようこそ画面が開く.これは,OpenStreetMapのWebサイトに,ログイン済みの状態になっている.

    [image]
  7. 少し下にある「マッピングを開始」をクリック

    [image]

OpenStreetMap にログイン

OpenStreetMapのWebサイトにログインしたいときは

  1. WebブラウザでOpenStreetMapのWebサイトを開く

    http://www.openstreetmap.org/

    [image]

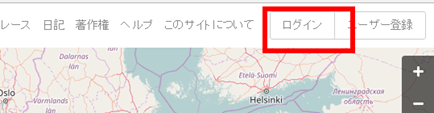

  2. 右上の「ログイン」をクリック

    [image]

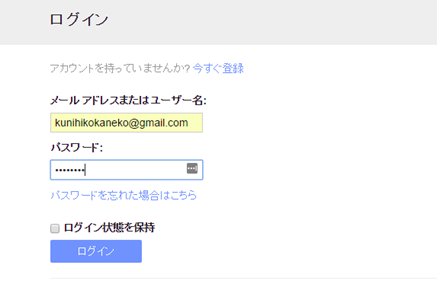

  3. メールアドレスとパスワードを入れてログイン

    [image]

    地図の検索と表示

    1. ログイン済みであること

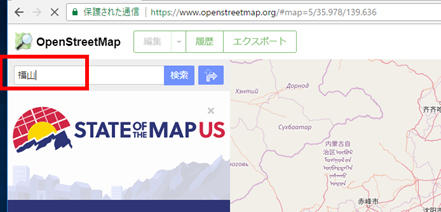

      まず,左上にある検索窓で,検索したい場所(例えば「福山」)を入れて検索(「検索」ボタンをクリック)

      [image]

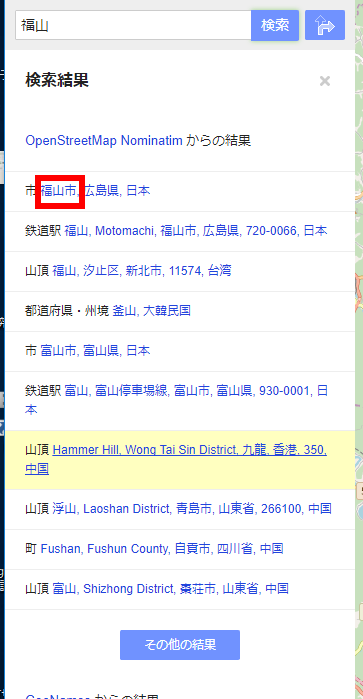

    2. 検索結果が複数出るので,適切なものを1つ選んでクリック.

      [image]

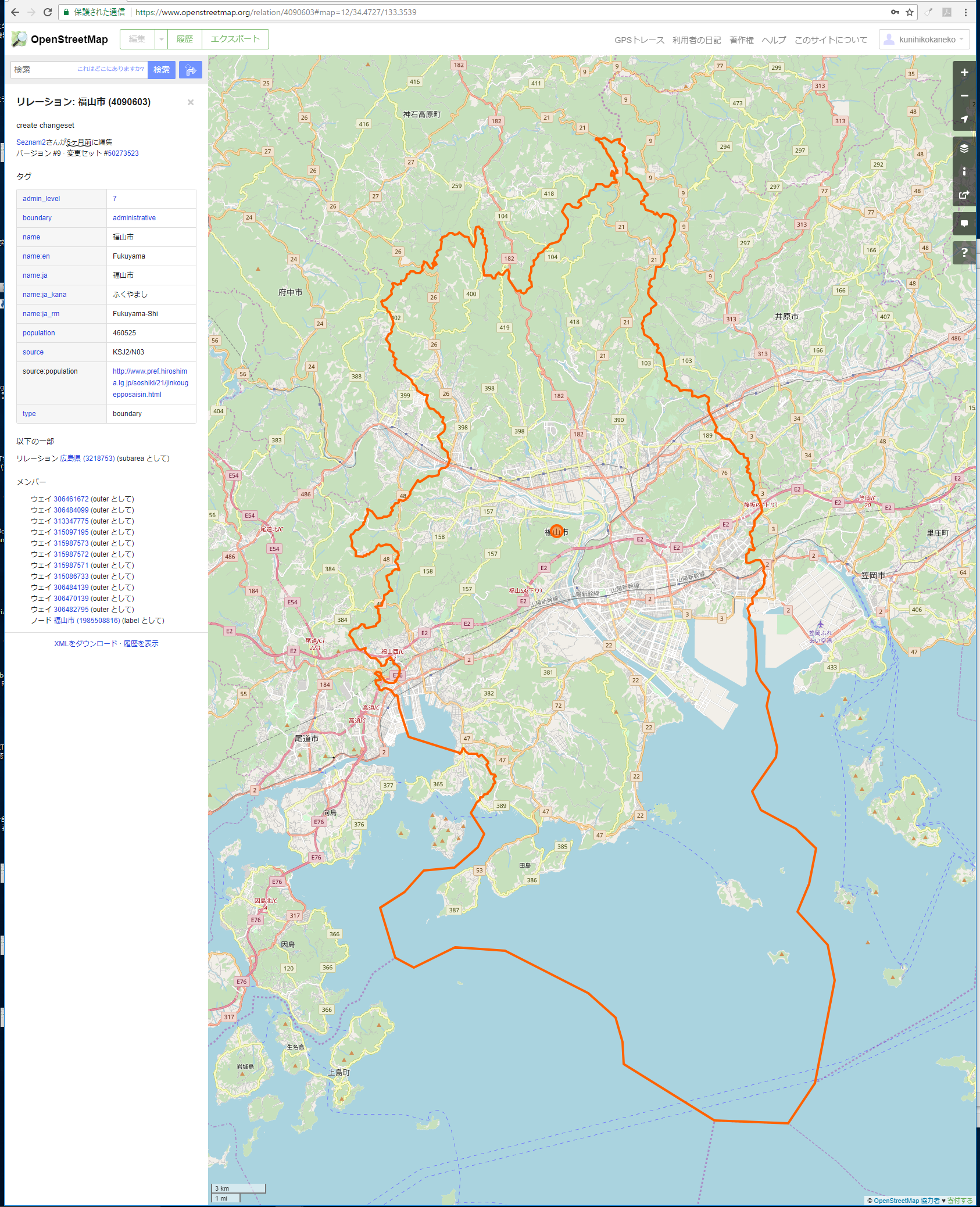

    3. 検索結果を確認する

      [image]

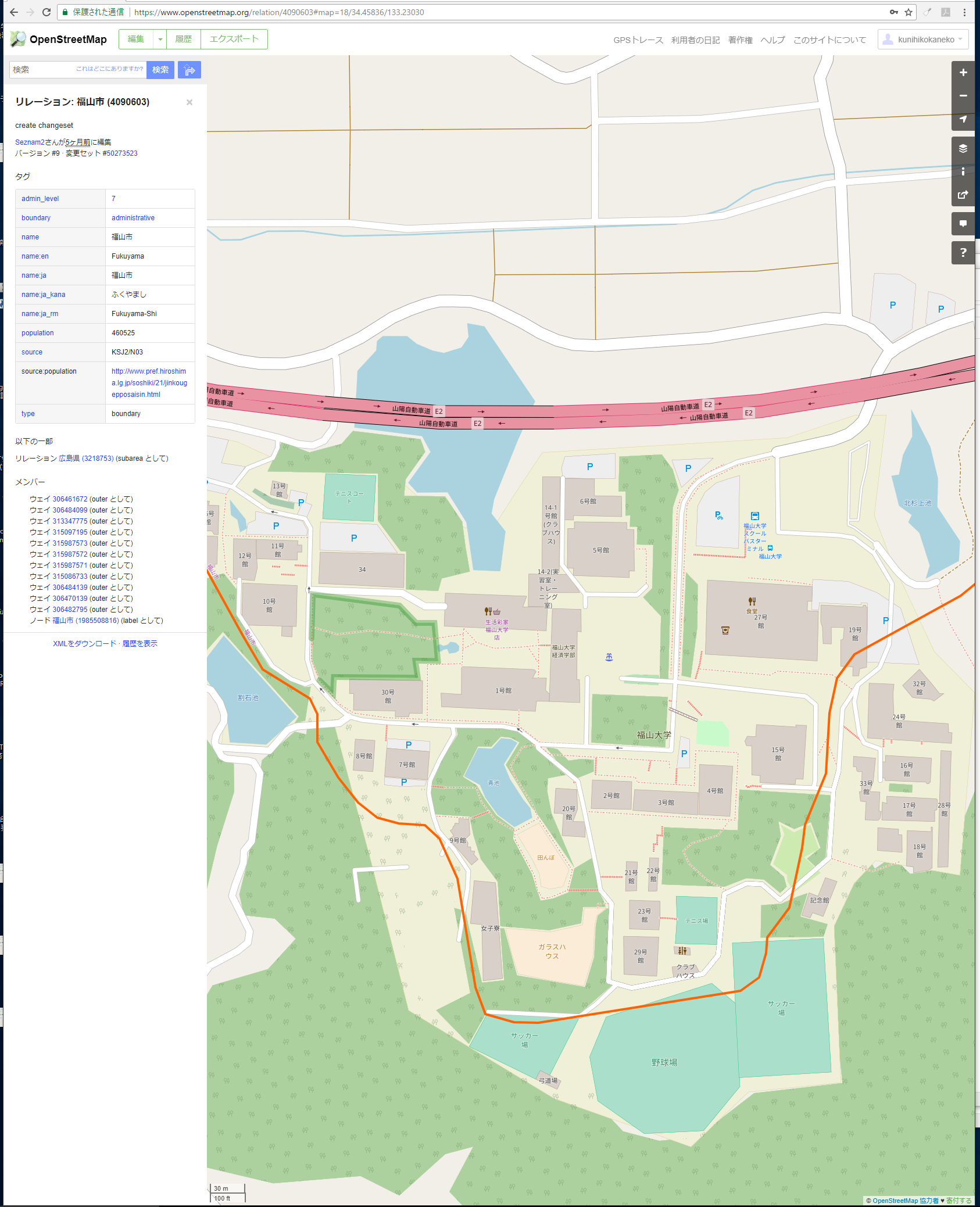

    4. マウスを操作して,ズームインできる.

      [image]
      図.福山大学付近にズームインしたところ.

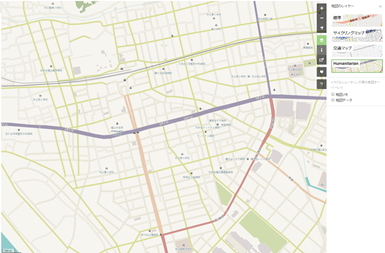

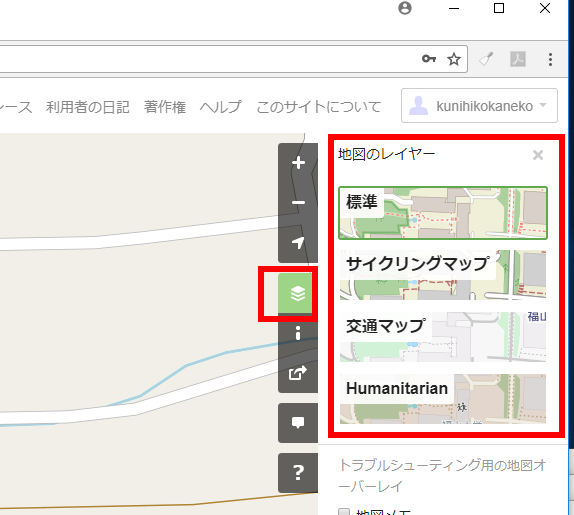

      ※ 地図の右側にある「レイヤ」ボタンをクリックすると,表示できるを示したレイヤ複数のボタンが現れる.それぞれのボタンを押すと切り替わるので確認する.使いやすいものを選ぶこと.

      [image]

    いろいろな地図

    [image]

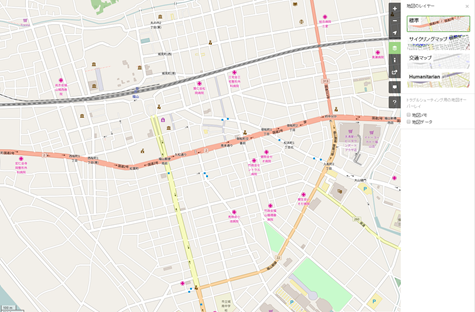

    図.標準レイヤ

    [image]

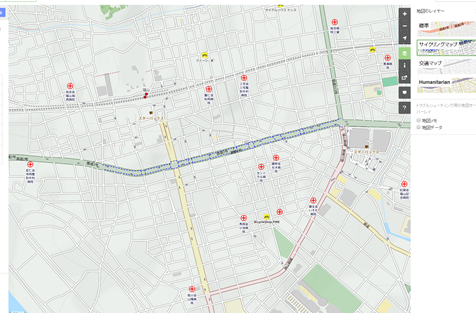

    図.サイクリングマンプレイヤ

    [image]
    図.交通マップレイヤ.JR駅の情報が入っていることが分かる.

    [image]
    図.Humanitarianレイヤ


    地図の編集を行うときの注意点


    ポイント,ライン,エリア,タグ

    編集は世界共同で行っている.

    iDエディタ

    iDエディタは,OpenStreetMapを編集するためのもの.インストール操作は必要なく,ウェブブラウザで動く.編集結果をすぐに世界に公開することが可能.

    起動

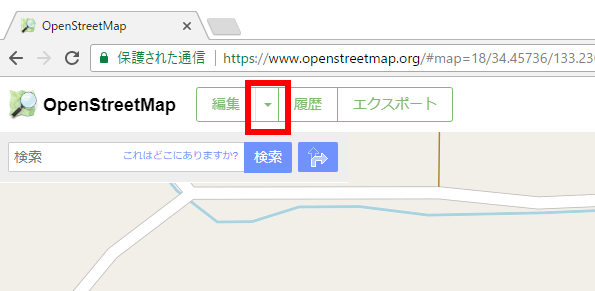

    1. OpenStreetMapである程度,地図をズームインすると,編集可能状態になる.「編集」の右横の三角形をクリック.

      [image]

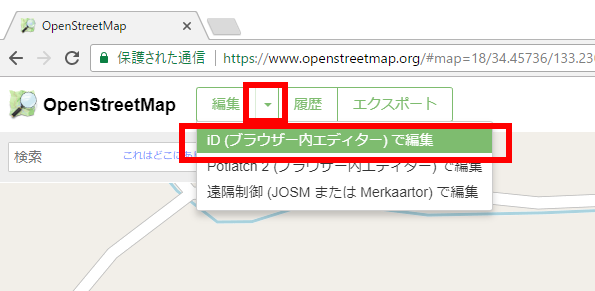

    2. ID (ブラウザー内エディター)で編集」を選ぶ

      [image]

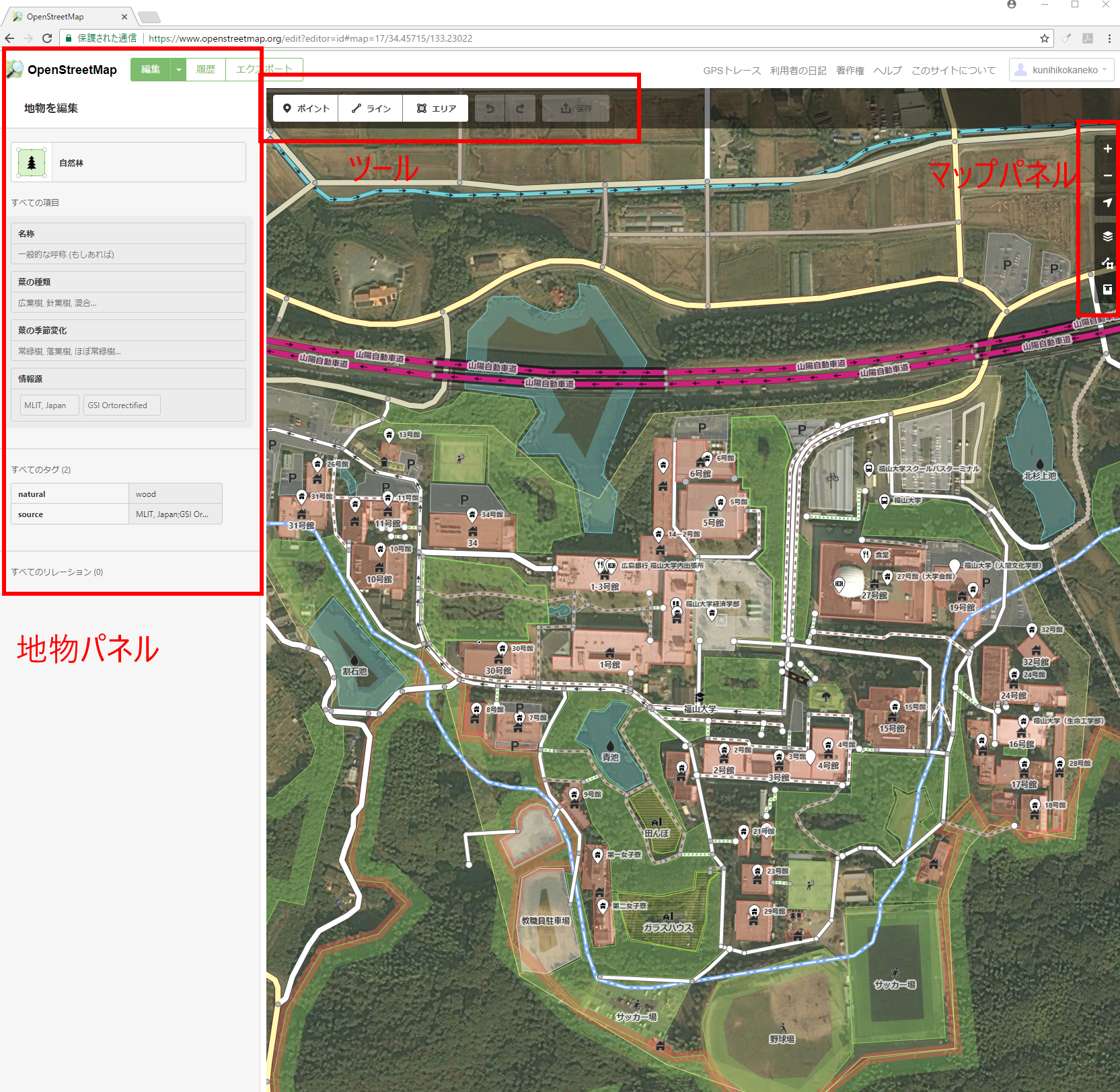

      画面構成

      [image]
      • 地物パネル:左側

        ポイント,ライン,エリアなどのオブジェクトに付与された種々の情報(タグ)が表示されている.タグを編集したり,新しいタグを追加したりできる.

      • ツール:上側

        編集ツールが表示される

        • ポイントを描く
        • ラインを描く
        • エリアを描く
        • やり直し(Undo)
        • やり直しの取り消し (Redo)
        • 変更の保存
      • マップパネル:右側
        • ズームイン
        • ズームアウト
        • 現在地の表示
        • 背景画像レイヤの変更 ※既定(デフォルト)ではマイクロソフトの Bing aerial imagery
        • ヘルプメニューの表示

      iDエディタでできること

      • ポイント情報の追加.

        ツールで「ポイント」を選び, 地図にポイントを置いて, 地物パネルで種類を選ぶ.

        ※置いたポイントは,マウスで動かすことができる.削除したいときは,左クリックして,メニューで「ごみ箱」を選ぶ.

        [image]
      • ライン情報の追加.

        ツールで「ライン」を選び, 地図をクリックしながらラインのポイントを置いて, 地物パネルで種類を選ぶ.

        ※置いたポイントは,マウスで動かすことができる.削除したいときは,左クリックして,メニューで「ごみ箱」を選ぶ.

        [image]

        ラインの種類は

        車道,線路,歩道,水路関係,障害物は,さらに細かく分類される

        [image]

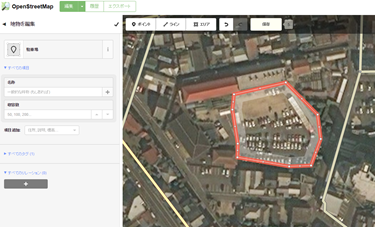

      • エリア情報の追加.

        ツールで「エリア」を選び, 地図をクリックしながらエリアのポイントを置いて, 地物パネルで種類を選ぶ.

        ※置いたポイントは,マウスで動かすことができる.削除したいときは,左クリックして,メニューで「ごみ箱」を選ぶ.

        [image]

      iDエディタのチュートリアルを見てみる

      1. ある程度,地図をズームインすると,編集可能状態になる.「編集」の右横の三角形をクリック.

        [image]
      2. ID (ブラウザー内エディター)で編集」を選ぶ

        [image]

      チュートリアルを見てみよう

      1. はじめて iDエディタを使うので「チュートリアルを開始」をクリックしてみる.

        [image]
      2. チュートリアルが始まる.

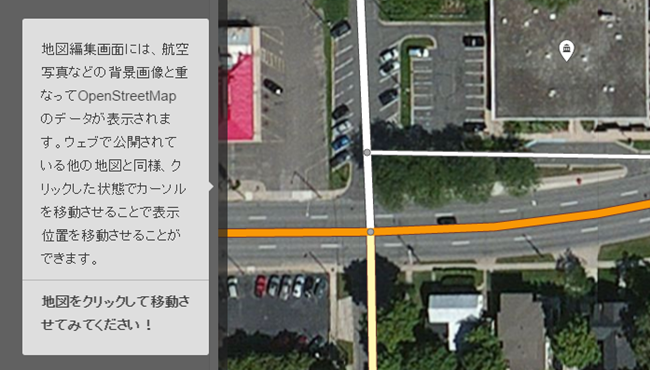

        1. ナビゲーション

          指示に従って,地図の移動を行ってみること.

          [image]

          ※下のような指示が出たら,画面上のポイントを選択してみる.

          [image]

          ※つぎのように詳細情報編集ウインドウが表示されたら,指示に従ってウインドウを閉じる.

          [image]
        2. 今度は,チュートリアルの「ポイント」を選んでみる.

          [image]

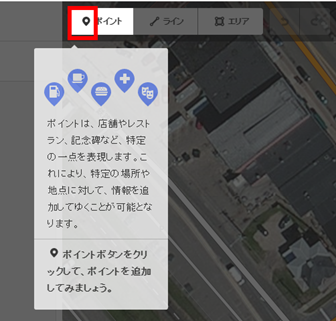

          ※次のような表示が出たら,ポイントボタンをクリックした後,ポイントの追加を行ってみる.

          [image]


      iDエディタで地物パネルを使ってみる

      地物パネルを使い、建物の属性の確認や編集を行ってみる

      1. ある程度,地図をズームインすると,編集可能状態になる.「編集」の右横の三角形をクリック.

        [image]
      2. ID (ブラウザー内エディター)で編集」を選ぶ

        [image]
      3. 地図パネルで編集したい地物を選ぶ

        [image]
      4. 地図パネルで編集できる

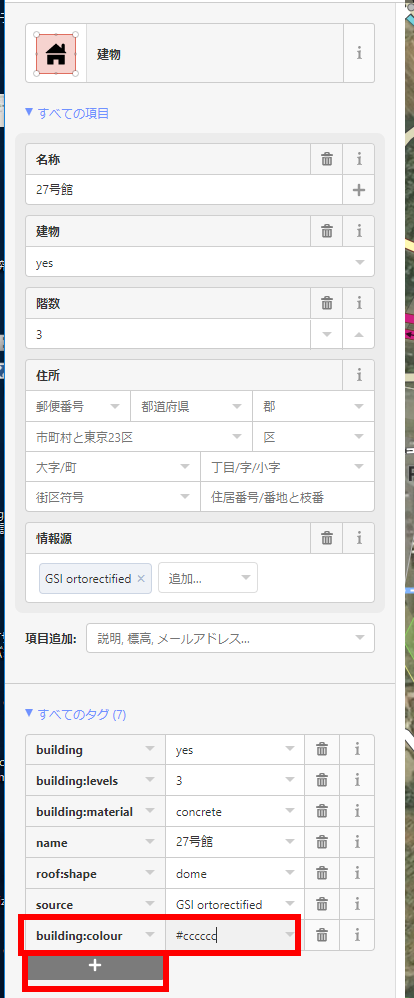

        ※「+」ボタン:タグの追加.「ゴミ箱」ボタンで簡単に削除できる

        [image]
      5. 地図パネルでは、タグ名の修正も簡単にできる

        [image]
