terray.party から高さマップ(height map)の png ファイルをダウンロード

このウエブページでは, 「terray.party」のサイトから,高さマップ(height map)の png ファイルをダウンロードする手順を説明する.


terray.party から高さマップ(height map)の png ファイルをダウンロード

  1. terrain.party の Web ページを開く

    http://terrain.party/

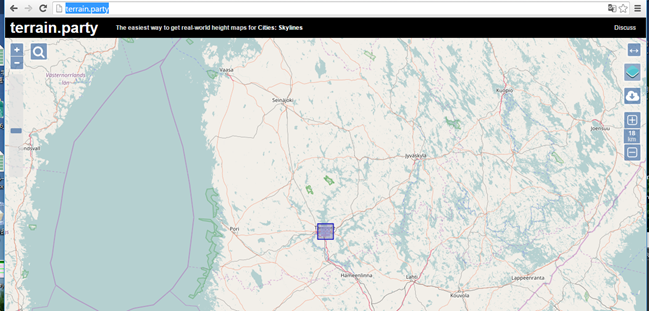

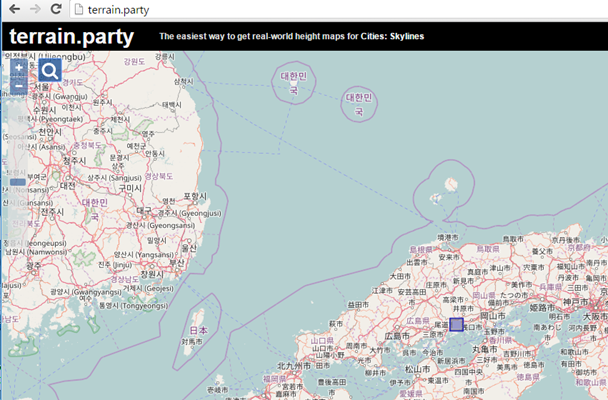

  2. 地図が開くので確認する

    [image]

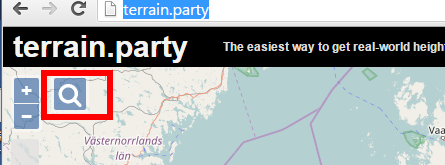

  3. 検索したいので,右上の検索アイコンをクリック

    [image]
  4. 地名として「fukuyama」のように設定し「OK」をクリック.

    ※ もちろんfukuyama 以外でも構いません.日本の地名だったらローマ字で.

    [image]
  5. 地図が開くので確認する.

    [image]

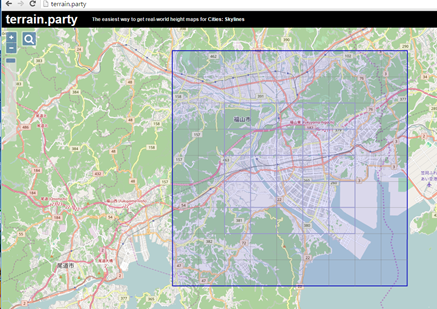

  6. マウスを使ってズームインしてみる.

    マウスのホイールキーでズームイン,ズームアウトできる. Webブラウザ画面の左上の「+」,「-」でもズームイン,ズームアウトできる. 青く表示されているのは「terrain.partyからダウンロードする高さマップ」の範囲.

    [image]

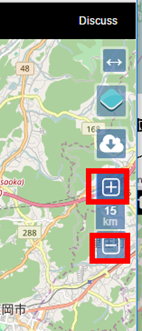

  7. 「terrain.partyからダウンロードする高さマップ」の範囲の大きさは,右側の「+」「-」ボタン(右側です)をクリックして調整できる.

    大きさは,既定(デフォルト)では,「18km」になっている.右側の「+」「」キーで調整できる.(最大で 60km まで).

    [image]

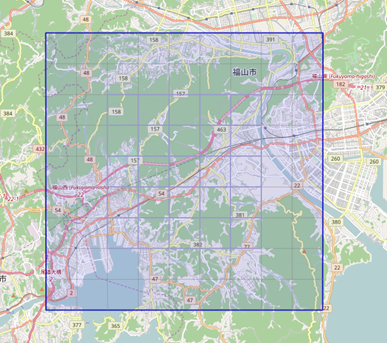

  8. 「terrain.partyからダウンロードする高さマップ」の範囲は,青の四角形をドラックして,移動できる.

    [image]
  9. ダウンロードしたいので,ダウンロード・アイコンをクリック.

    [image]
  10. 名前を指定して,「OK」をクリック.すると,ダウンロードが始まる.

    ※ 名前は何でもよいが,英語かローマ字がよい(日本語は避ける)

    [image]
  11. .zip ファイルのダウンロードが始まる.

    [image]

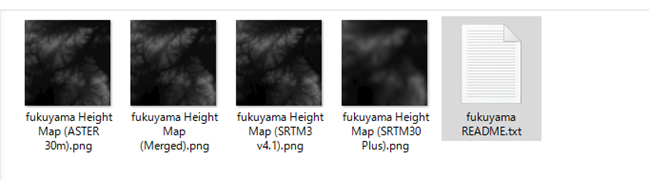

  12. .zip ファイルを展開(解凍)する.

    [image]

    画像ファイルが複数できることがある.png 画像は,すべて,高さマップ (height map)である

    • 全部,同じ場所の height map である
    • もとになるデータが違う

      もとになるデータ: ASTER 30m,SRTM3 v4.1,SRTM30 Plusの三種類

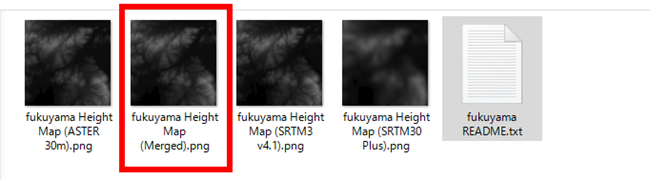

    確認のため,画像を1つ選び開いてみる.

    [image]

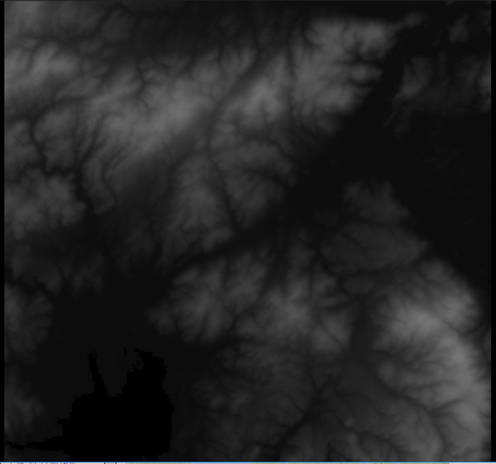

  13. 次のように表示されるので確認する.

    [image]

    この画像では,高いところが白,低いところが黒

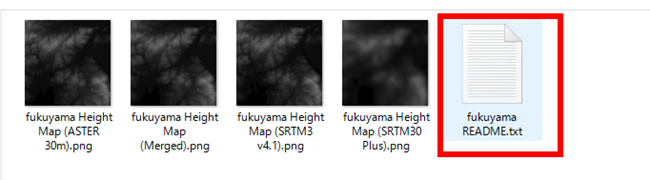

  14. .txt ファイルを開いてみる

    [image]

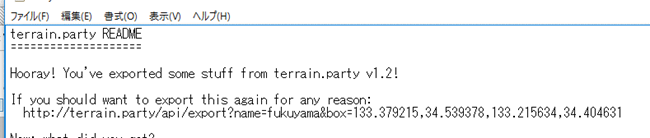

  15. .txt ファイルには,緯度,経度が記録されているので,確認する

    [image]
