画像から新規フォントの作成(Windows 上)

Windows での手順を示す

画像ファイルの準備

画像ファイルを準備しておく

「0」

[image]

「あ」

[image]

「お」

[image]

Inkscapeのインストール

あとで,画像を SVG 形式に変換したい.Inkscape を使うことにする.

Windows での Inkscape のインストール手順は,別ページで説明している.


フォント SVG の作成

  1. すべての画像の幅をそろえる.

    ここでは、すべての画像の幅を 1024 にそろえることにする

    1. Windows のペイントを開く(mspaint.exe)

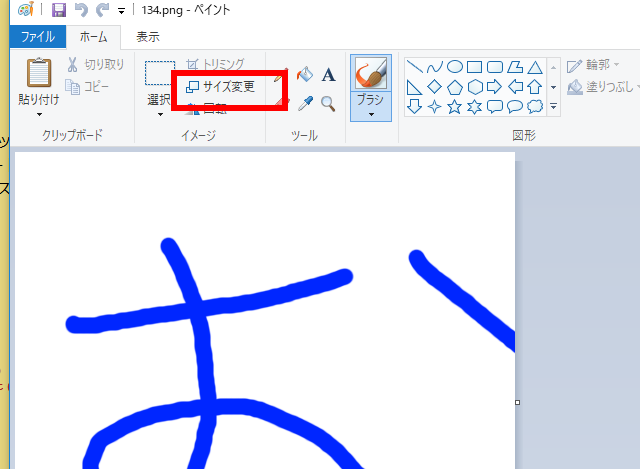

    2. サイズ変更」をクリック

      [image]

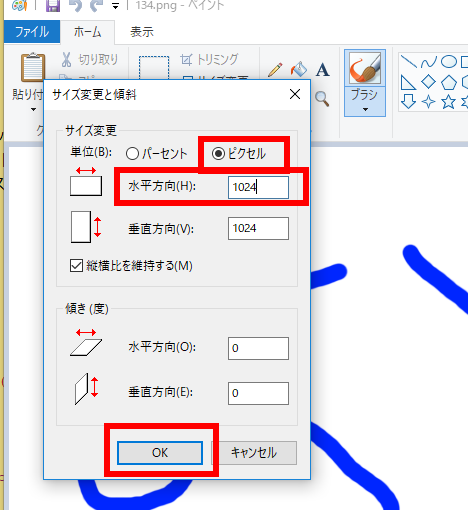

    3. 幅を 1024にしたいので、 単位を「ピクセル」に、水平方向を「1024」にして、「OK」をクリック.

      [image]

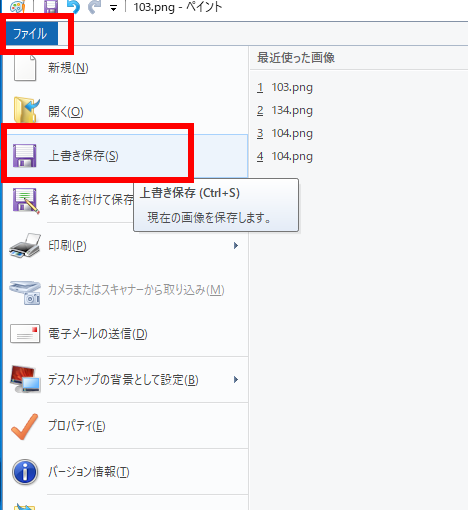

    4. 上書き保存する

      [image]

      ImageMagick + bash でリサイズするときは、次のようになる

      mkdir /tmp/png.$$
      mkdir /tmp/png.$$/resized
      cp dblab/data67881/licenseplate_svgfonts-2018-04-22/*.png /tmp/png.$$
      cd /tmp/png.$$
      for i in *.png; do
        echo $i;
        magick convert $i -resize 1024 resized/`basename $i`-1024.png;
      done
      ls /tmp/png.$$/resized

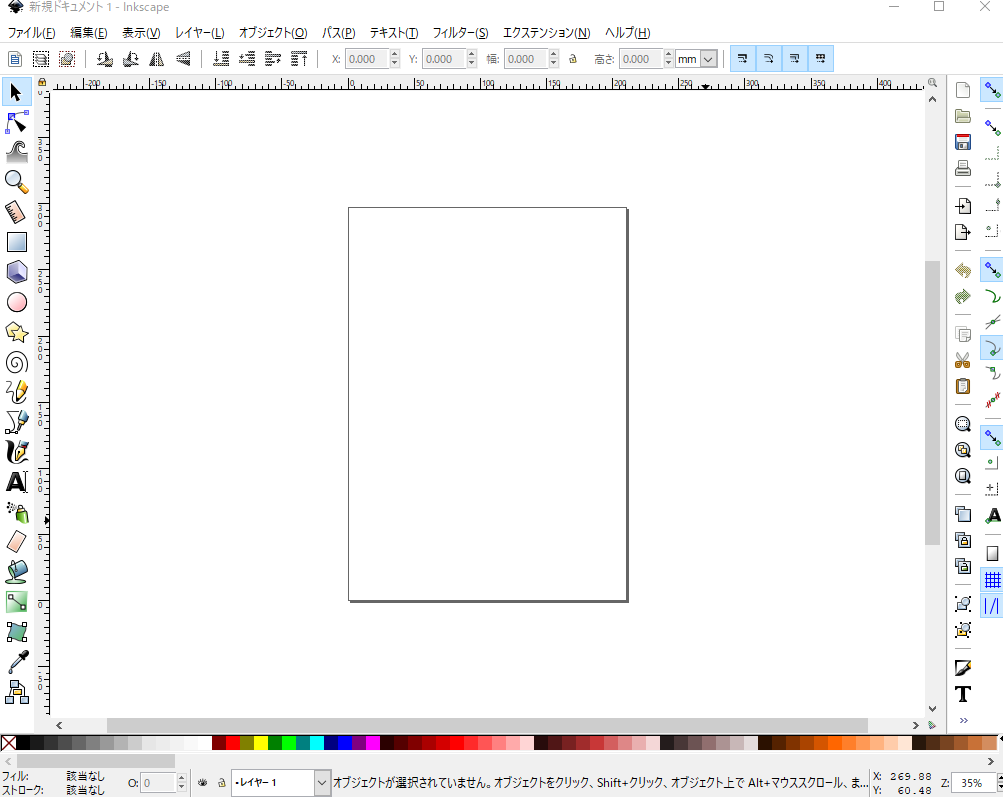

  2. Inkscape を起動
  3. キャンバスの新規作成と、画像ファイルのインポート

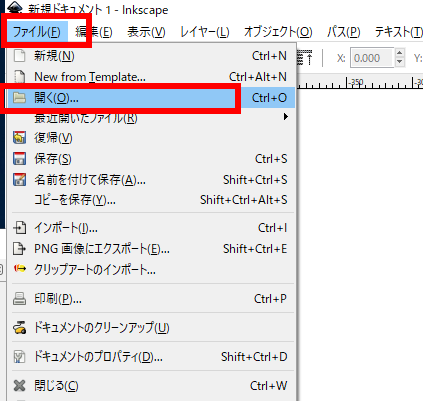

    「ファイル」→「開く」で画像を開く

    ※ 画像ファイルのドラッグ&ドロップはしない(既存のキャンバスにインポートされるので、サイズ調整がうまく行かない場合がある)

    [image]

    [image]

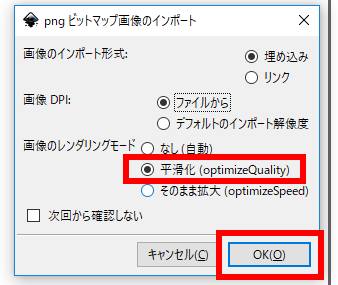

  4. 平滑化」をチェックして 「OK」をクリック

    [image]

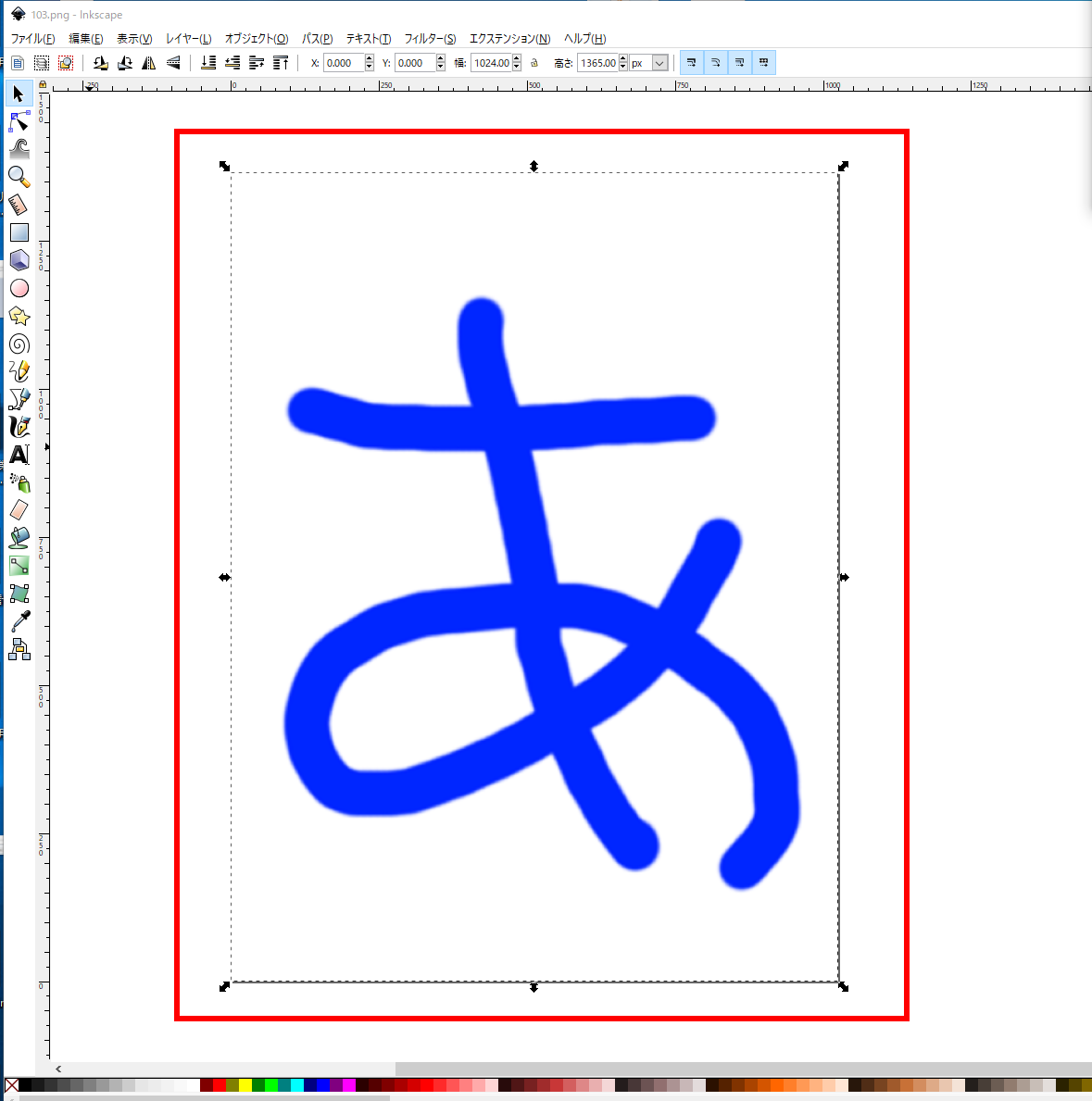

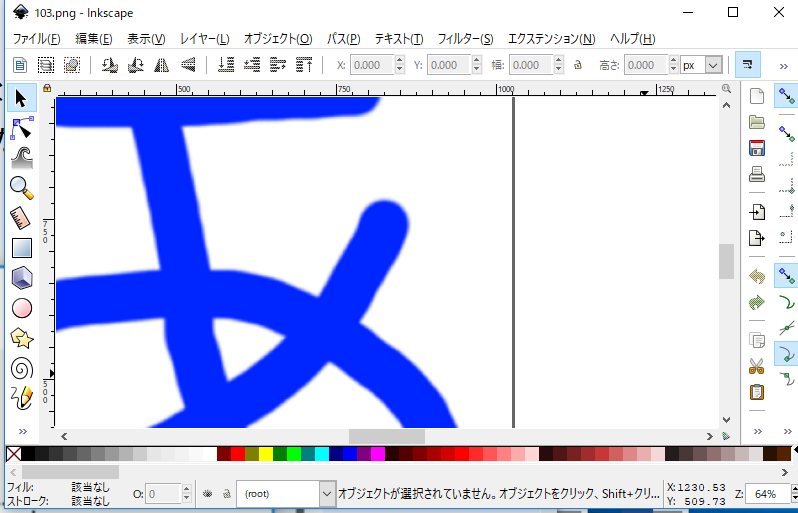

  5. 画面が変わるので確認する

    [image]
    1. 画像の中のノイズが気になるときは、画像をぼかす

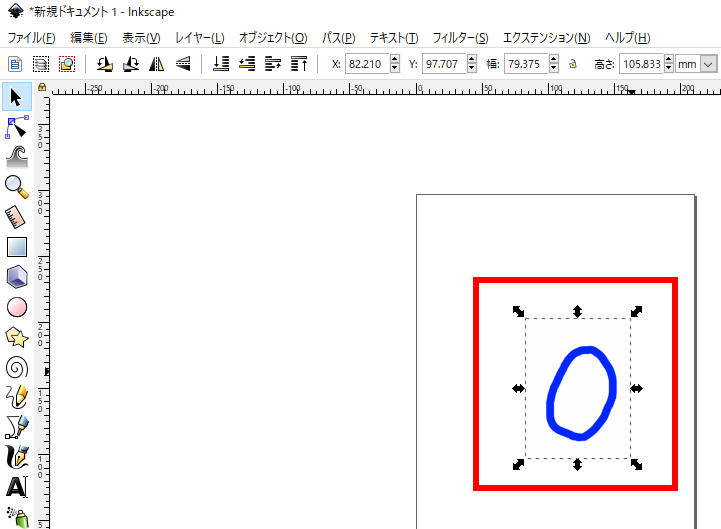

      まず、画像を選ぶ

      [image]

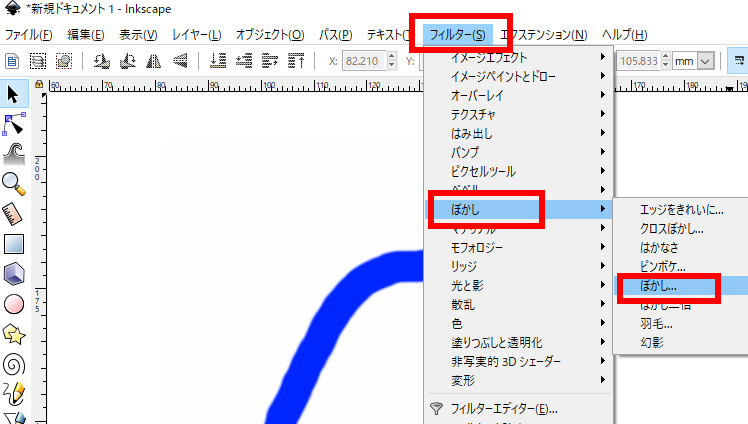

      そして、 「フィルター」 →「ぼかし」 →「ぼかし...」と操作する

      ※ 操作を間違っても CTRL + 「Z」(同時押し)で元に戻すことができる

      [image]

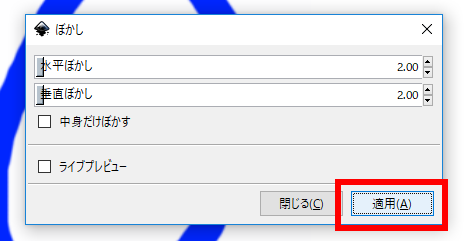

    2. 適用」をクリックし、 「閉じる」をクリック擦る。

      [image]

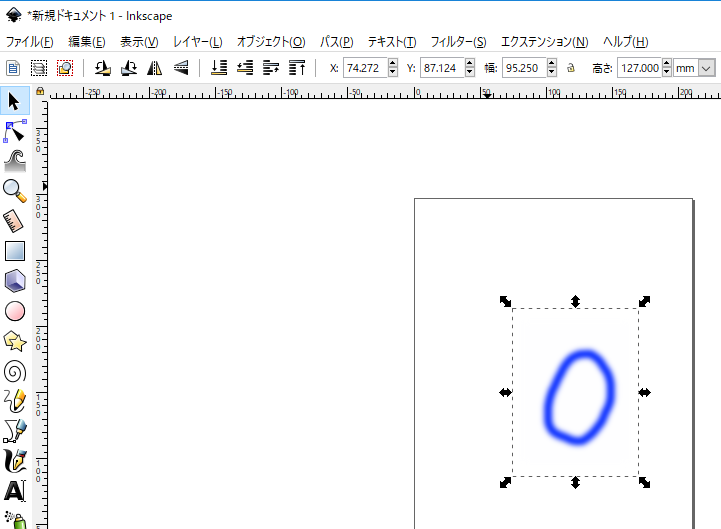

    3. 画像がぼけるので確認

      [image]
  6. 画像が選ばれた状態にしておく(マウスで画像をクリック)

    [image]

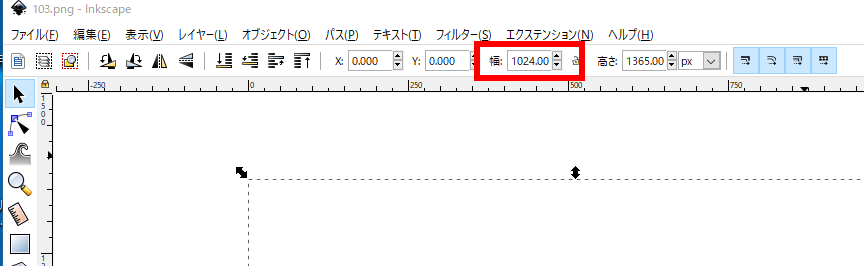

  7. 幅が1024になっていることを確認

    [image]

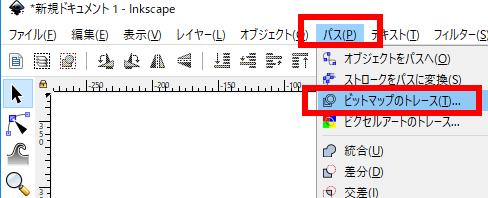

  8. バス」→「ビットマップのトレース」と操作する

    [image]

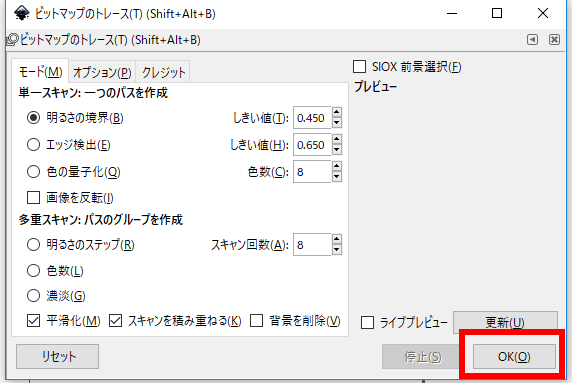

  9. OK」をクリック

    [image]

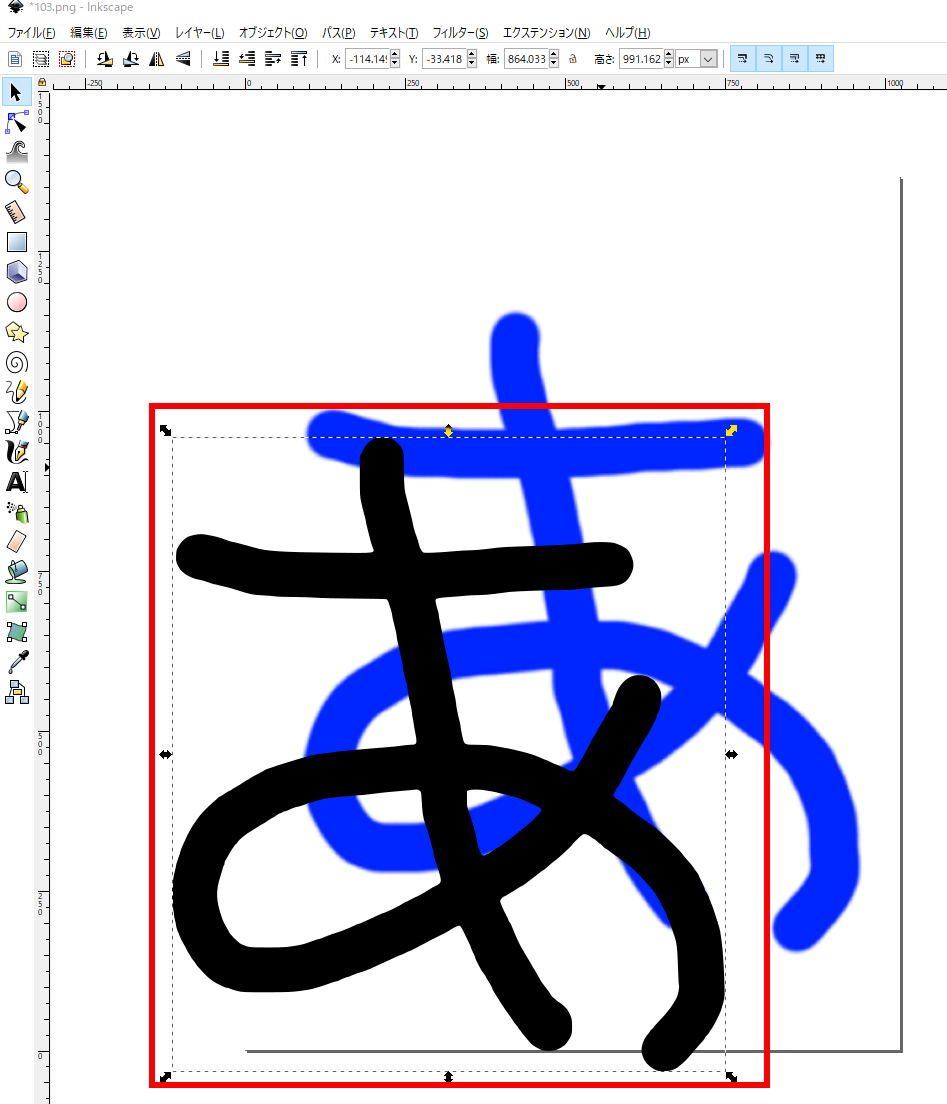

  10. 新しいオブジェクトが出来ているので、マウスで操作してずらす

    [image]

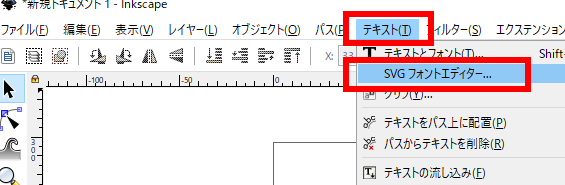

  11. 新しいオブジェクトが選ばれた状態で、 「テキスト」→「SVGフォントエディタ」と操作する

    [image]
  12. 新規」をクリック

    [image]

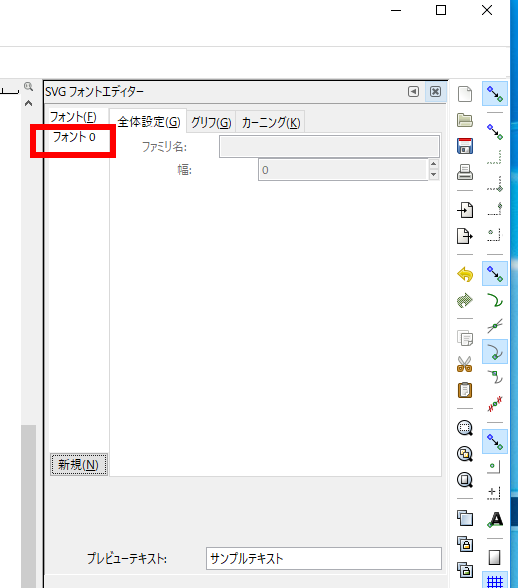

  13. 新しいフォントが新規作成される(中身はいまは空)ので確認する

    [image]

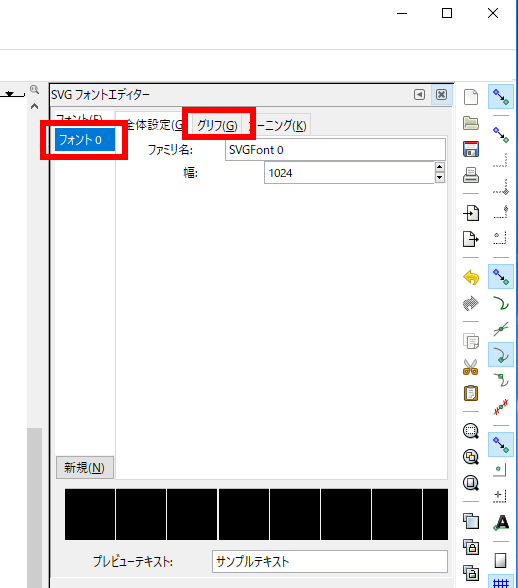

  14. 新しいフォントを選んだ状態で、「グリフ」をクリック

    グリフは、文字の形やイメージのこと.複数のグリフを組み合わせて、新しい文字を作ることもある(だから文字イメージのようには言わず、「グリフ」と言っている)

    [image]
  15. グリフを追加」をクリック

    [image]
  16. マッチング文字列のところに「」のように入れて, Enterキー

    [image]
  17. プレビューテキストに「」のように入れる

    [image]
  18. 「新しいオブジェクト(ビットマップのトレースで作ったオブジェクト」を、 選んだ状態で、「オブジェクト」→ 「整列と配置」と操作する

    [image]
  19. 基準は「ページ」を選び、 2か所をクリックして、中央に来るようにする

    [image]
  20. 選択オブジェクトから曲線を取得...」をクリック

    [image]
  21. プレビューを確認

    [image]
  22. 新しい画像は、ドラッグ&ドロップで追加

    [image]
  23. 同じように操作して、グリフを増やす

    [image]
  24. すべての画像を終えたら、プレビューで確認

    ※ 作業を最初からやり直し!にならないように

    [image]
  25. 確認が終わったら保存.「ファイル」→「名前を付けて保存」と操作し、「Inkscape SVG」形式で保存。

    [image]

    SVGファイルをエディタで開くと次のようになる

    [image]
  26. オンラインのサイトで SVG 形式を ttf 形式に変換してみる.

    http://www.fontconverter.org/

    [image]
  27. ダウンロードした ttf ファイルを Windows のパソコンで開き、 「インストール」をクリック. このとき、フォント名も確認しておく。

    [image]
  28. メモ帳 (notepad.exe) を起動。
  29. フォントを選びたいので 「書式」→「フォント」と操作する

    [image]
  30. フォントを選ぶ

    [image]
  31. メモ帳で、文字を確認

    [image]
