vivid 使用法

1. HASPドライバのインストール

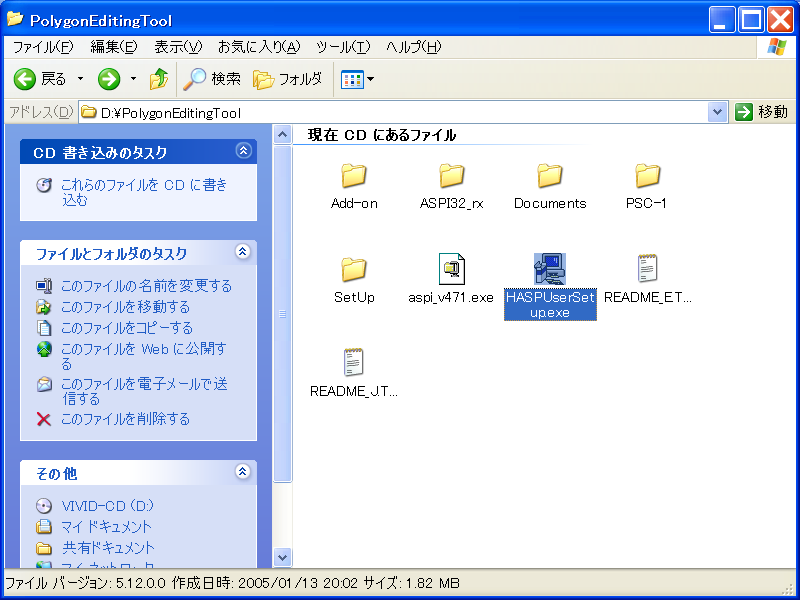

   付属のCDのD:\PolygonEditingTool\HASPUserSetup.exeをダブルクリックして実行しインストールする。


2. ASPIドライバのインストール(SCSIUSB変換機を使用して接続する場合)

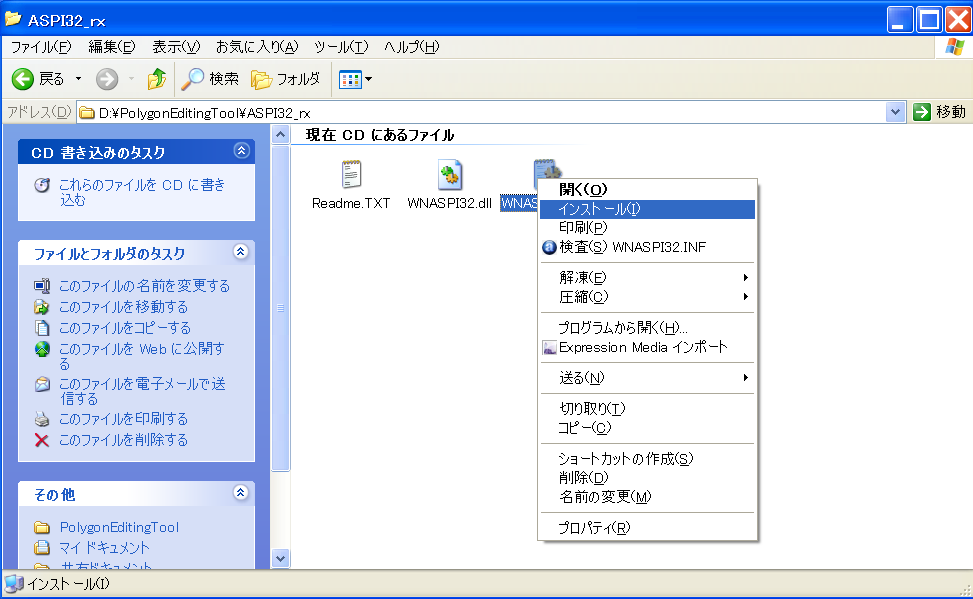

   付属のCDのD:\PolygonEditingTool\ASPI32_rx\WNASP32.infを右クリックでインストールを選択する。


3. SCSI＝USBコンバータのドライバのインストール

   下記のURLからダウンロードし、インストールする。

   http://www.ratocsystems.com/services/driver/convert/u2scx.html

4. apidform XOR のインストール

   下記のURLからファイルをダウンロード・解凍しsetup.exeを実行しインストールする。 http://www.rapidform.com/public/web_data/File/EvaluationDownload/XOREvaluationDownload/XOR2%20SP1%20Hotfix8%20JPN.zip （現存しない）

   PCを再起動する。

5. ポリゴンデータの取得

   Vivid9iの電源を入れる．PCにUSBを差しVivid9iを接続する．

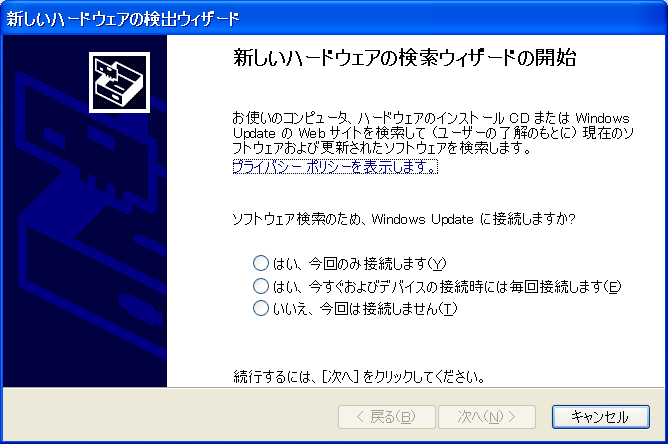

   上図新しいハードウェアの検索ウィザードが出るが、キャンセルを押す．Rapidform XOR システムを起動する．

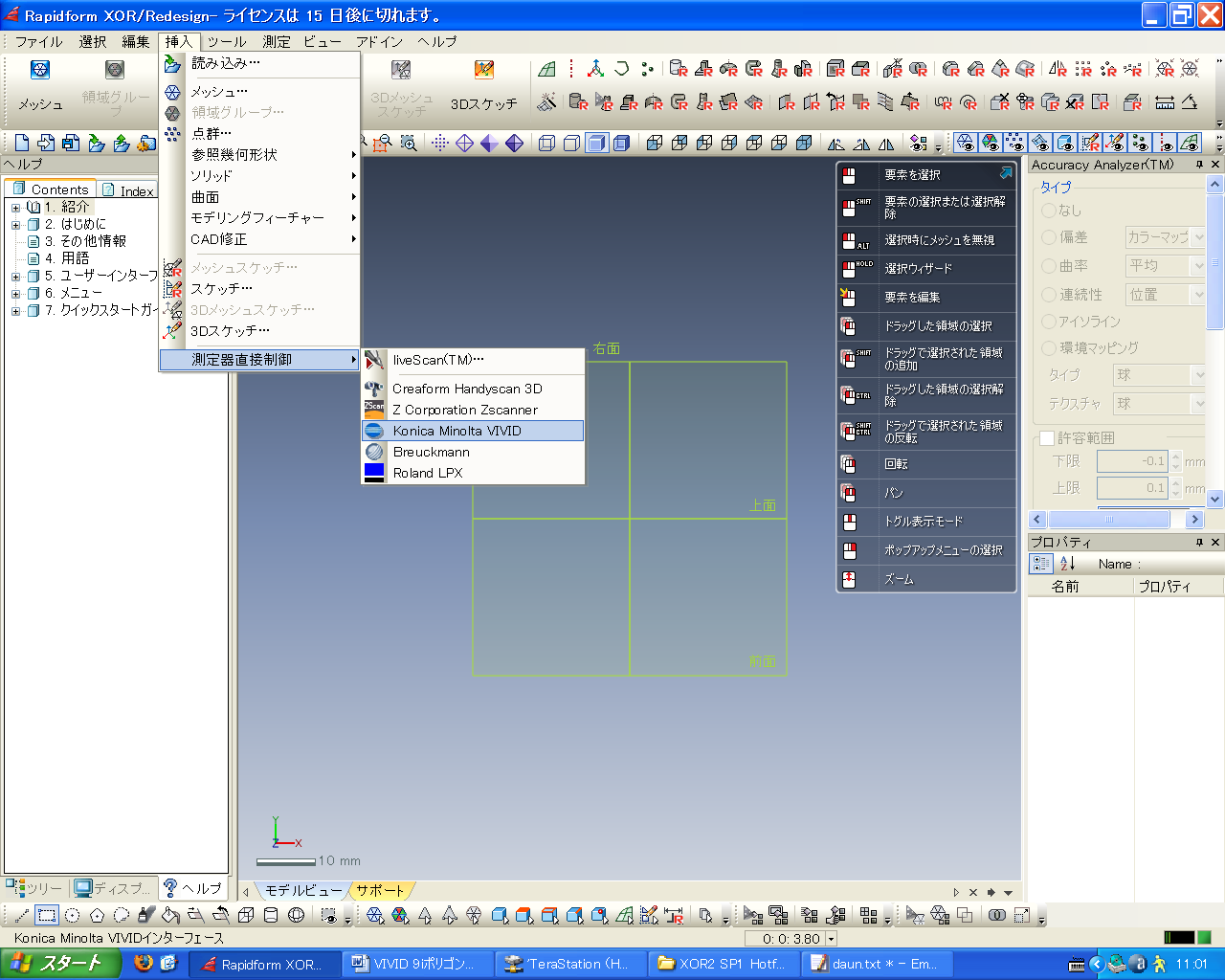

   挿入→測定機器直接制御→Konica Minolta VIVIDを選択



   スキャンボタンを押す

6. ３方向から撮影したデータの位置合わせ

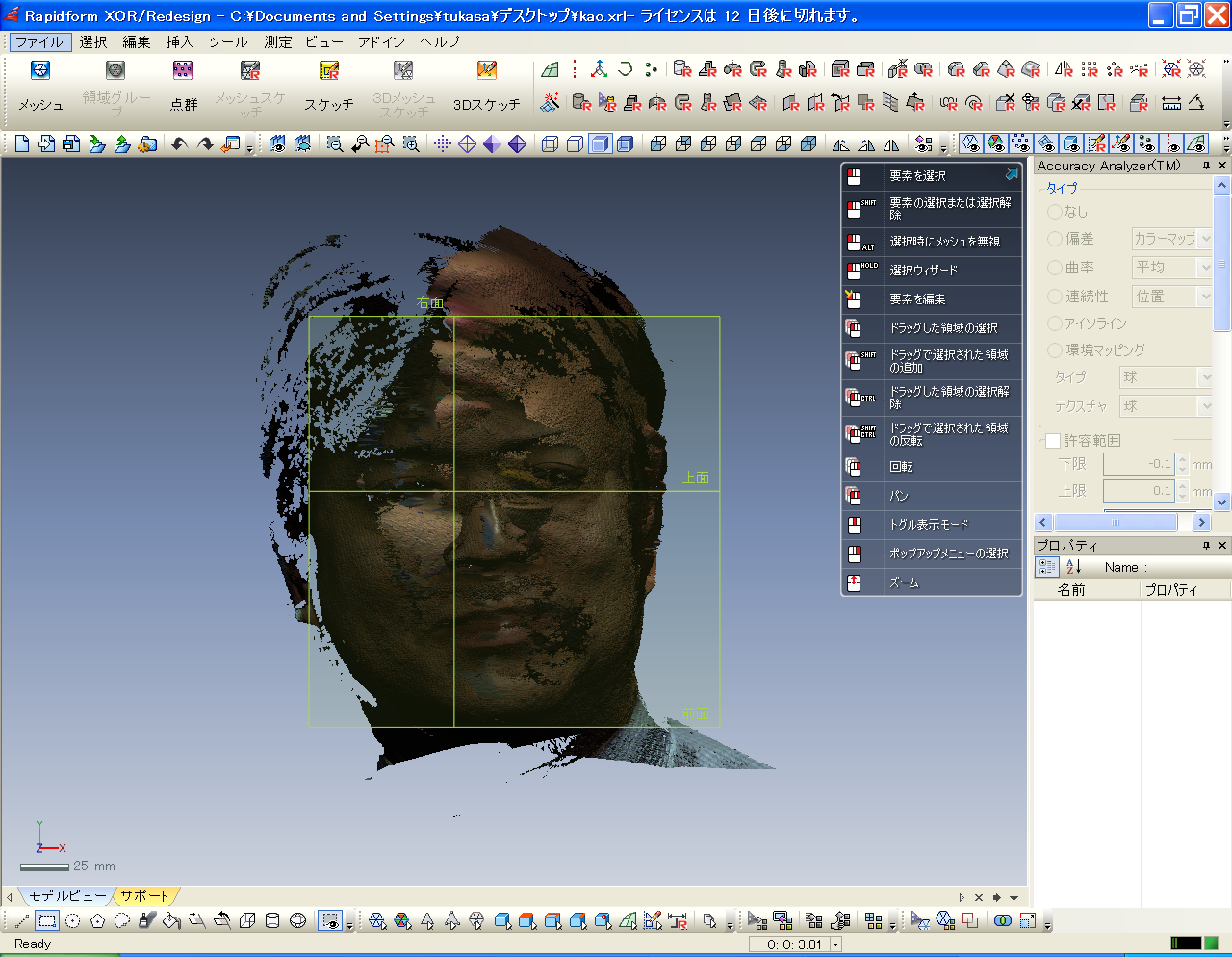

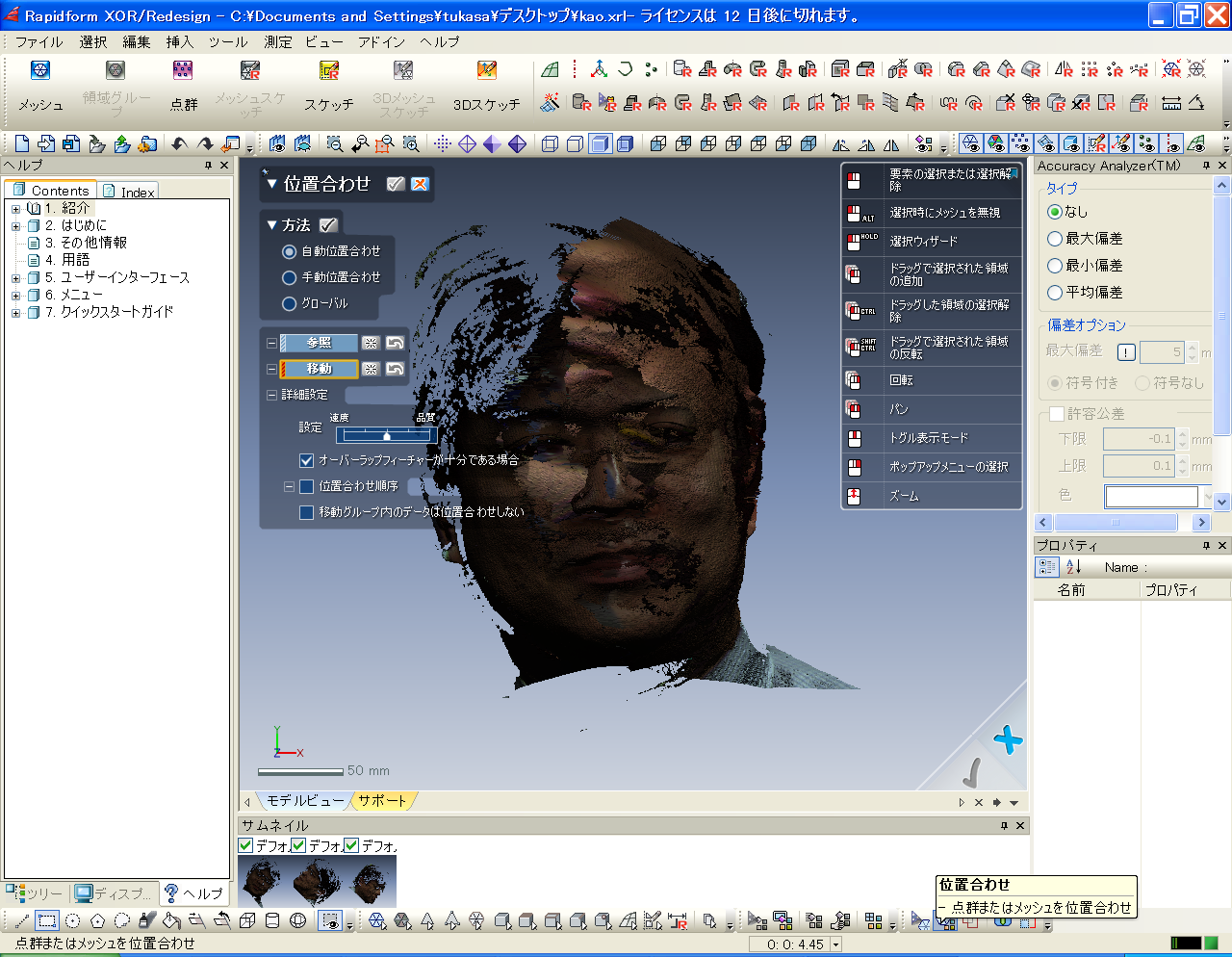

   正面、右向き、左向きの顔を撮影する これにより、ひとつのファイルに3方向の顔が得られる （下図のように3方向の画像が重なって表示される）



   右下にある位置合わせボタンを押す



   手動位置合わせを選択し、参照と移動を設定する． 参照には動かさないメッシュ（ここではデフォルト-0）を選択する． 移動には動かしたいメッシュ（ここではデフォルト-1）を選択する． 参照と移動を設定すると、画面右側の画像が表示される．

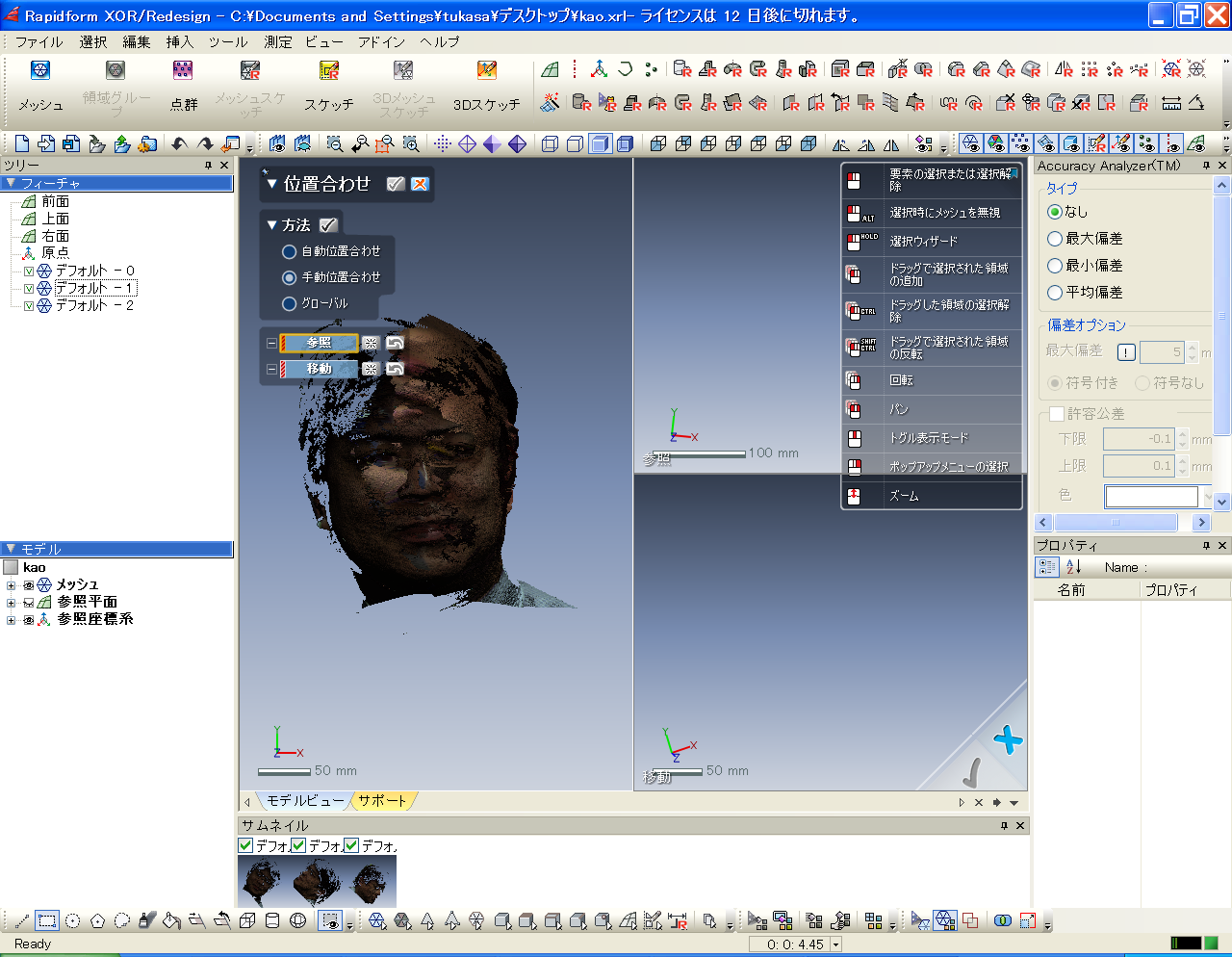

   参照と移動の設定前

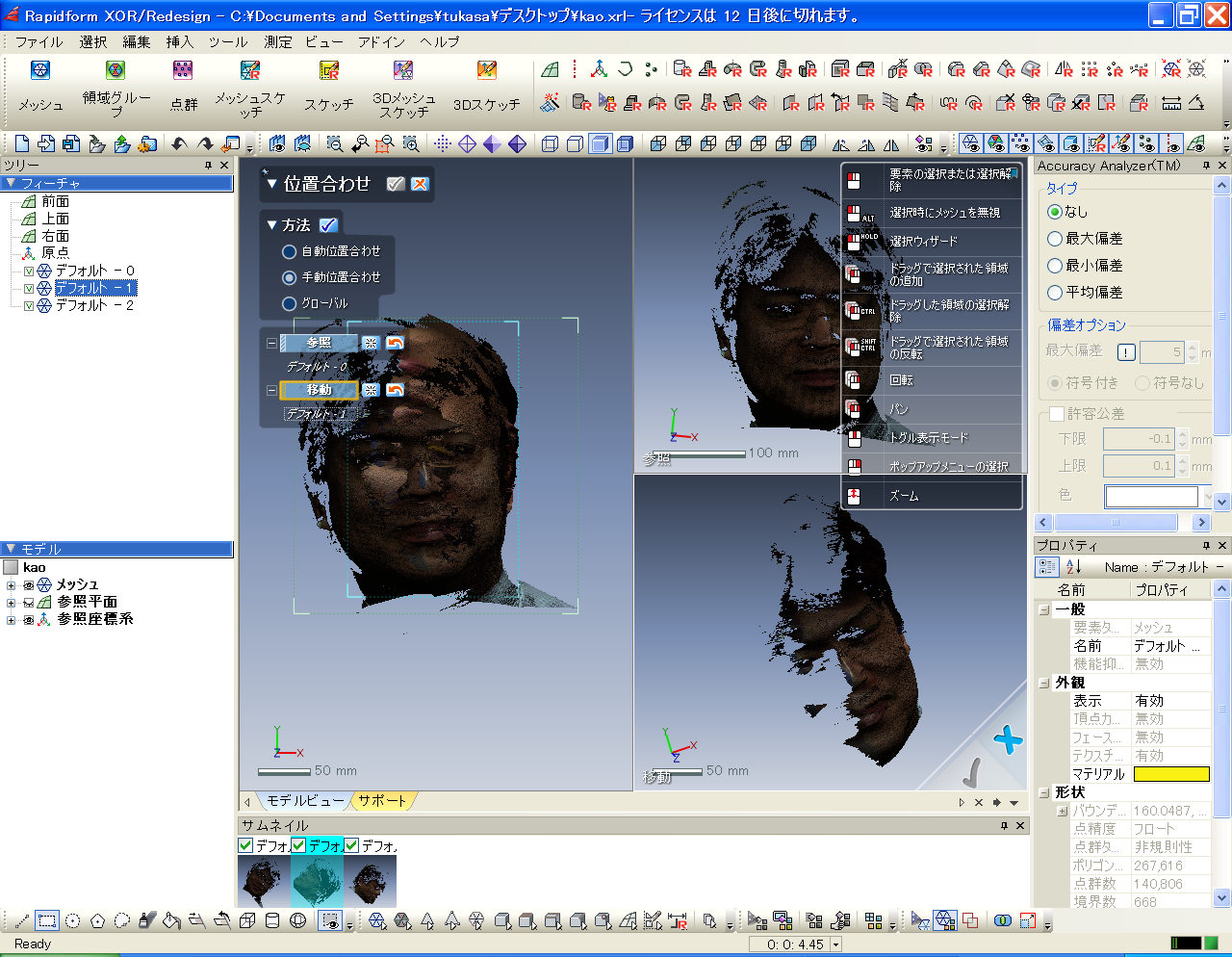

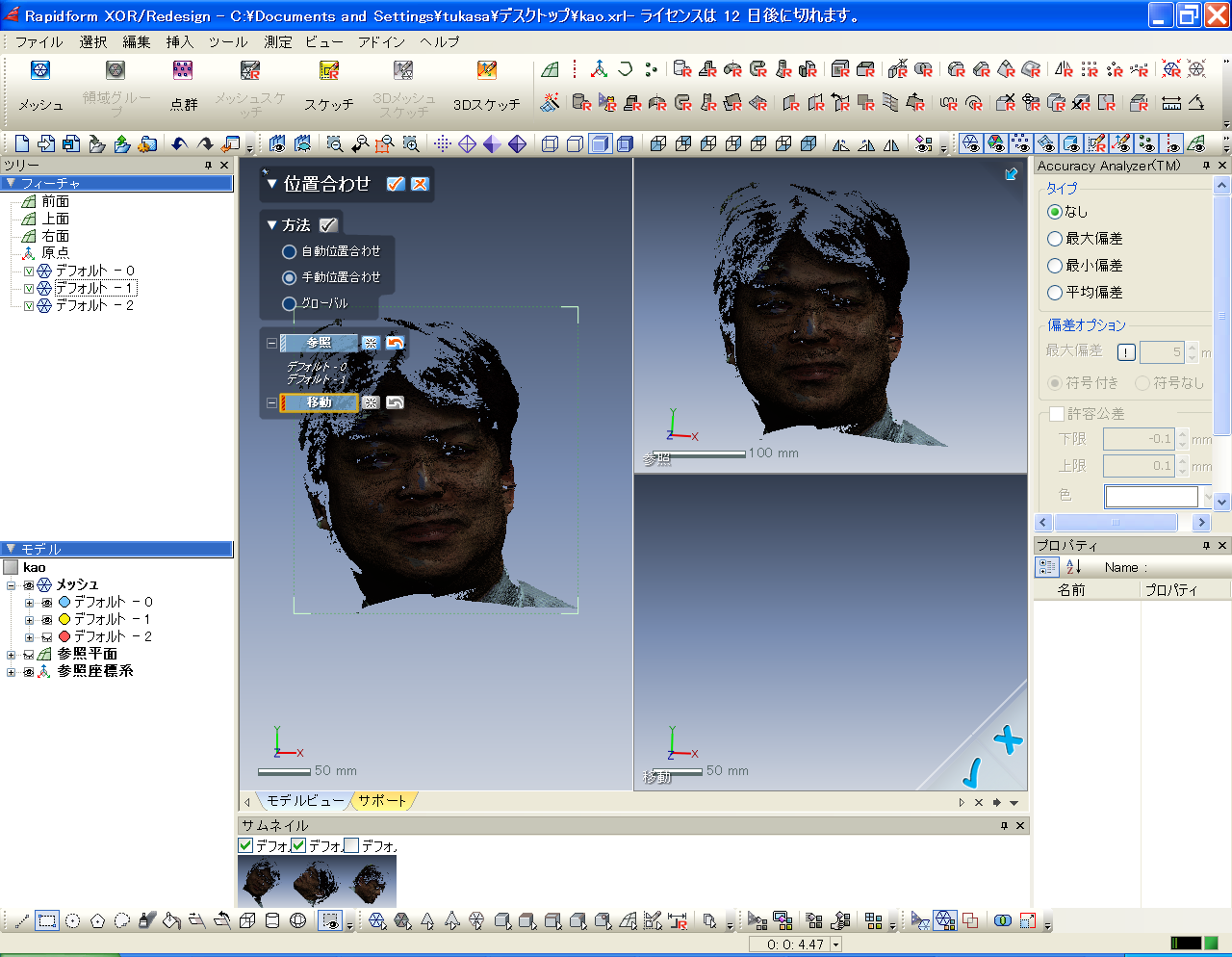

   参照と移動の設定後

   参照と移動の対応点を設定する（3点以上）． 参照（画面右上のメッシュ）に1点設定する． 移動（画面右下のメッシュ）に1点設定する． この作業を最低3回繰り返し、"方法"の横のチェックボタン（適用）を押す． ここでは、目尻、鼻頭、鼻の横を対応点として設定．

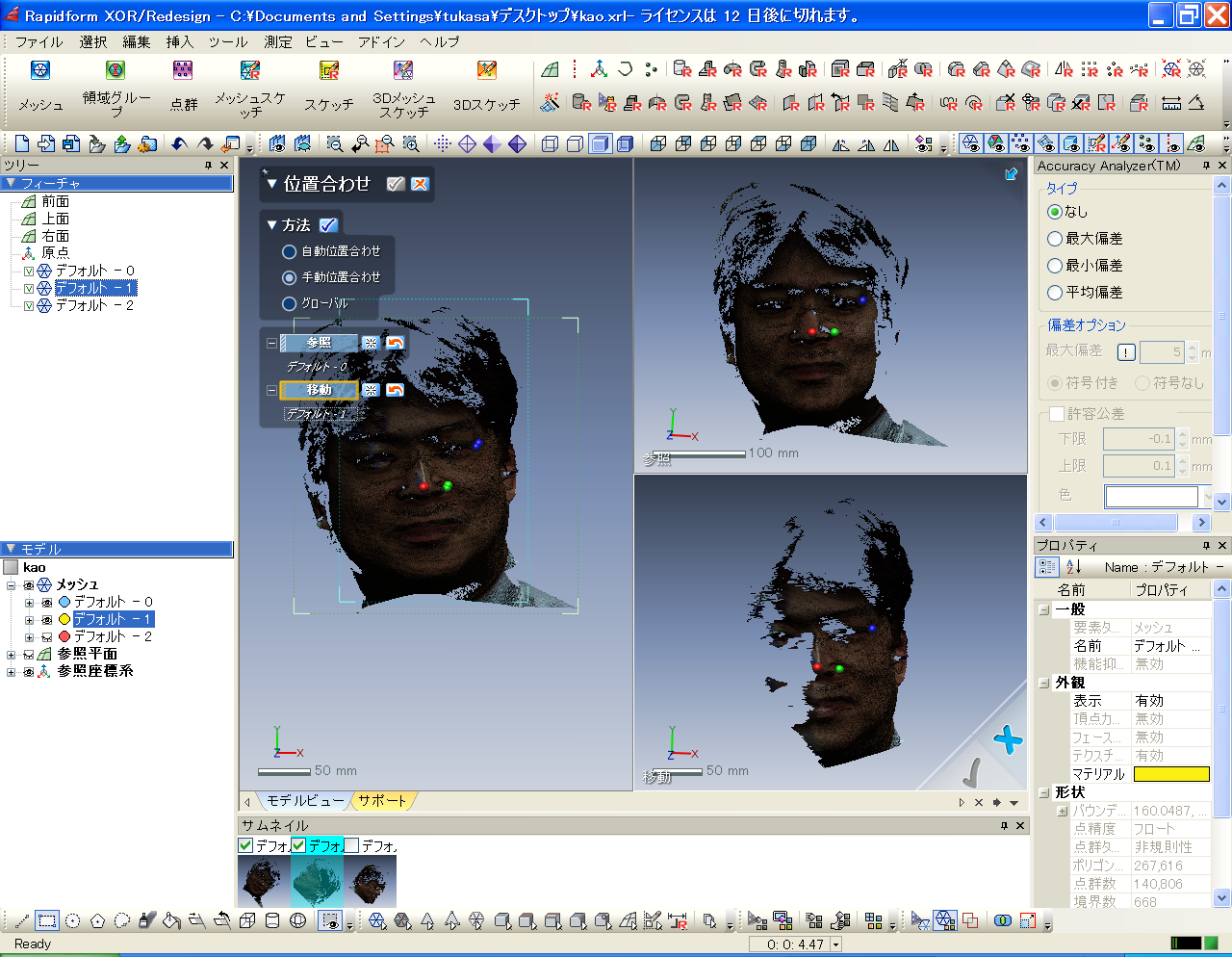

   対応点の設定
   チェックボタン（適用）を押す

   "位置合わせ"の横にあるチェックボタン（OK）を押す

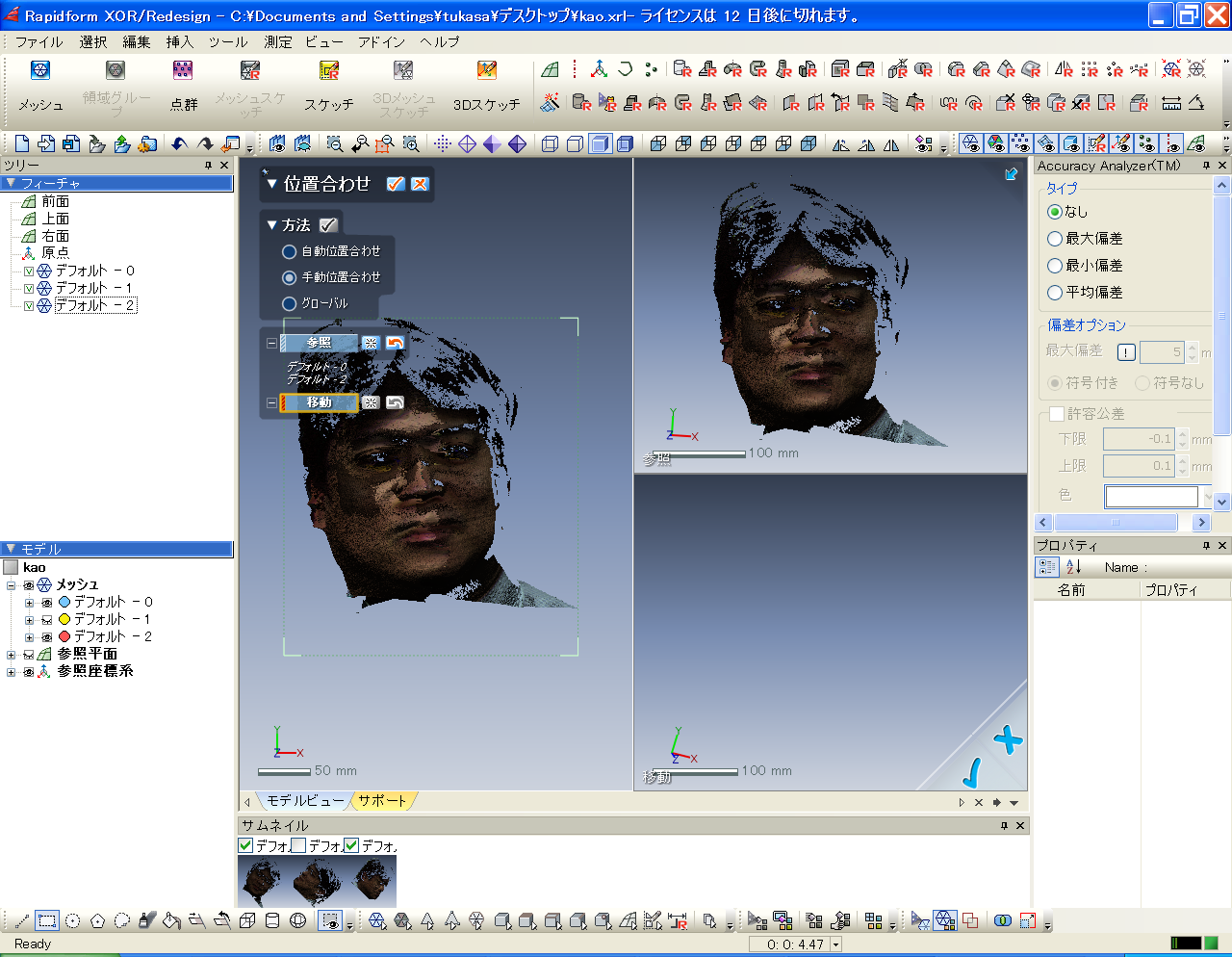

   残り1方向の位置合わせを同様にして行う． 参照には動かさないメッシュ（ここではデフォルト-0）を選択する． 移動には動かしたいメッシュ（ここではデフォルト-2）を選択する． 参照と移動の対応点を3点設定する．

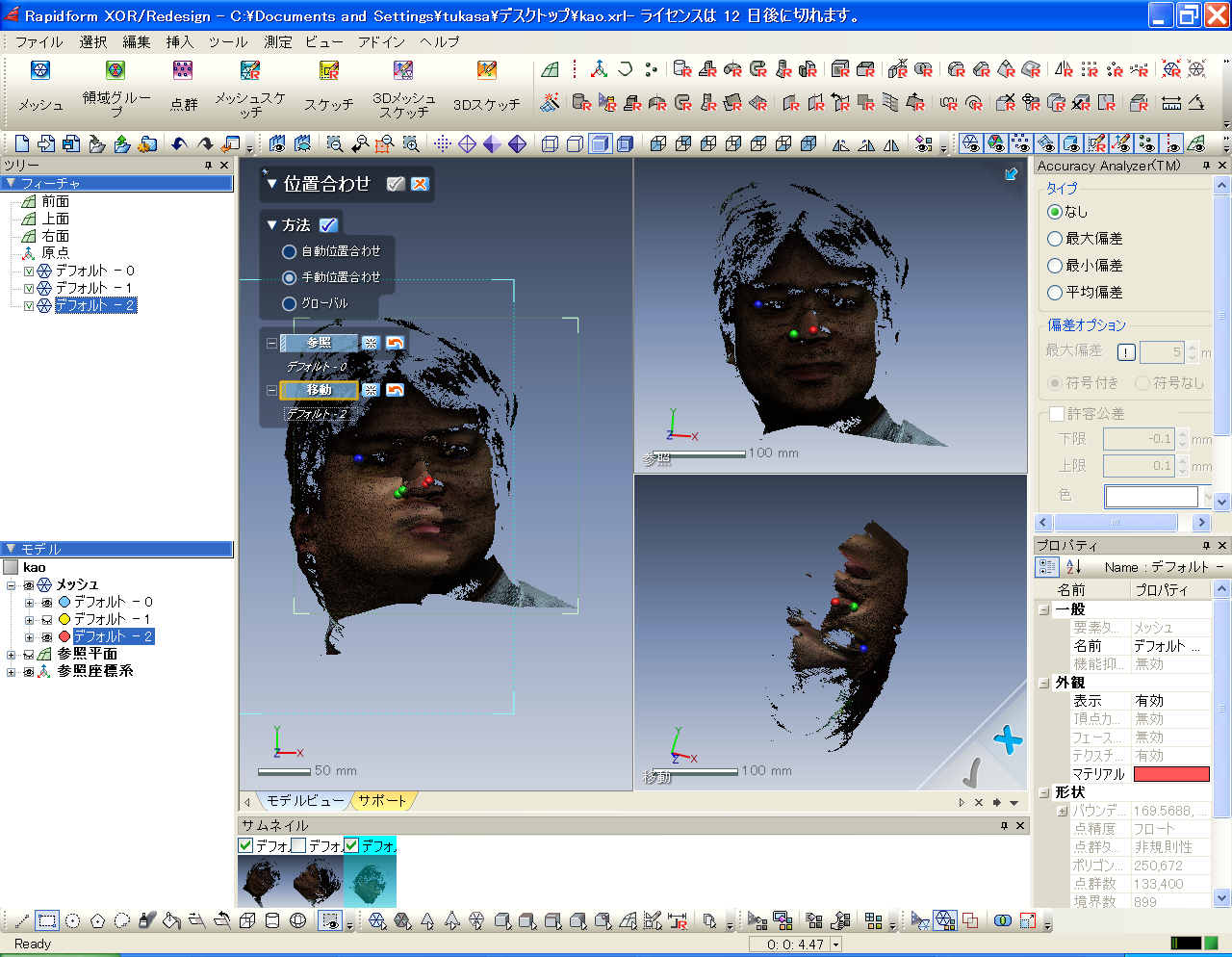

   対応点の設定
   チェックボタン（適用）を押す
7. ポリゴン化/合成

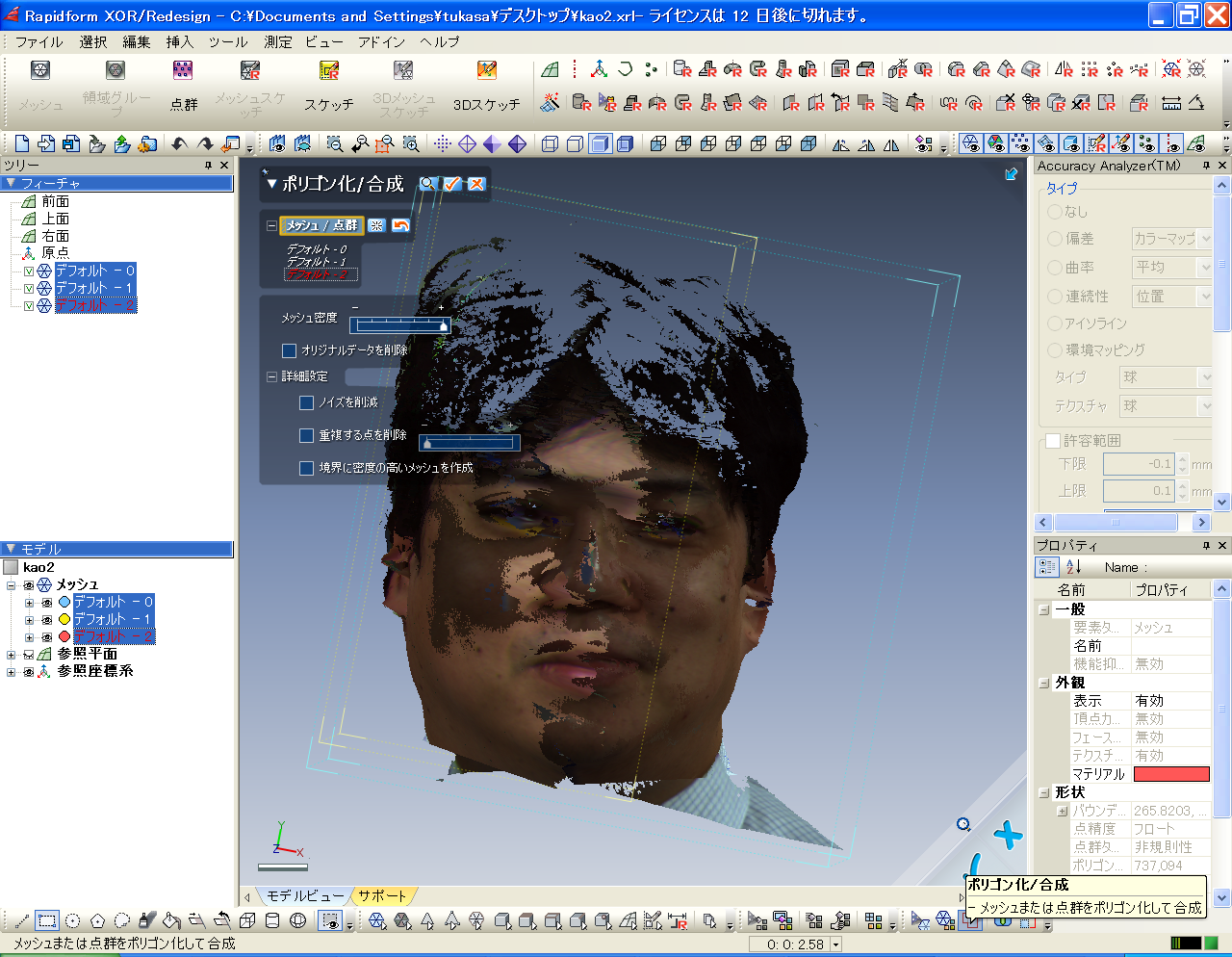

   右下のポリゴン化/合成ボタンを押す

   チェックボタン（適用）を押す
   メッシュ/点群に3方向の顔(デフォルト-0、デフォルト-1、デフォルト-2)を選択． オリジナルデータの削除の選択を外す． ポリゴン化/合成の右にあるチェックボタン（OK）を押す．
