Octave での画像処理の例（二値画像を入力とする画像処理）

Octave での画像処理の例（二値画像を入力とする画像処理）の例を，プログラムと図解で説明する．

距離変換
境界抽出
接続領域 (connected region) の抽出
モルフォロジカル演算

※ 濃淡画像の場合は，別のページで説明している．

元画像

濃淡画像

二値画像

距離画像 bwdist

4隣接による境界抽出 bwborder [image]

8隣接による境界抽出 bwborder( ,,,, 8)

接続領域の抽出 bwselect

白領域の膨張 dilate

白領域の収縮 erode

open

close

tophat

bothat

bridge

clean

diag

fill

hbreak

majority

remove

shrink

skel

skel-pratt

spur

thicken

thin

前準備

Octave のインストール

Windows での Octave のインストールは，別ページ »で説明している．
Ubuntu での Octave のインストールは，別ページ »で説明している．

必見 Web ページ: http://www.csse.uwa.edu.au/~pk/Research/MatlabFns/

必見 Web ページ: http://www.eecs.berkeley.edu/Research/Projects/CS/vision/bsds/

※ プロンプトを変えたいときは，次のように操作する．

PS1('> ')

※ Octave のインストールによっては，Octave の起動時に毎回次の操作を行う必要があるかもしれない

pkg load image

この Web ページに登場する画像データの種類

カラー画像 (color) の場合: M x N x 3 の配列
濃淡画像 (grey-level) の場合: M x N の配列
二値画像 (black-and-white) の場合: M x N の配列

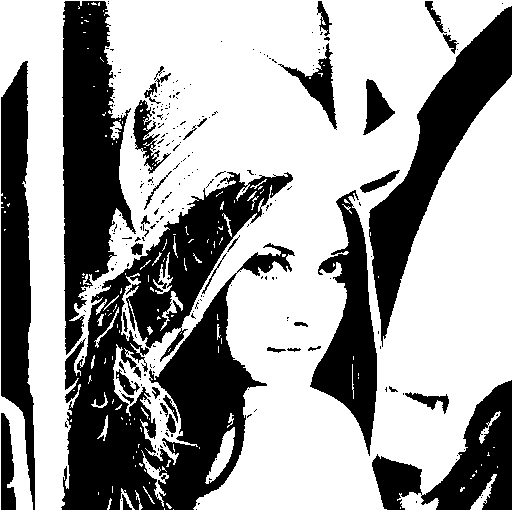

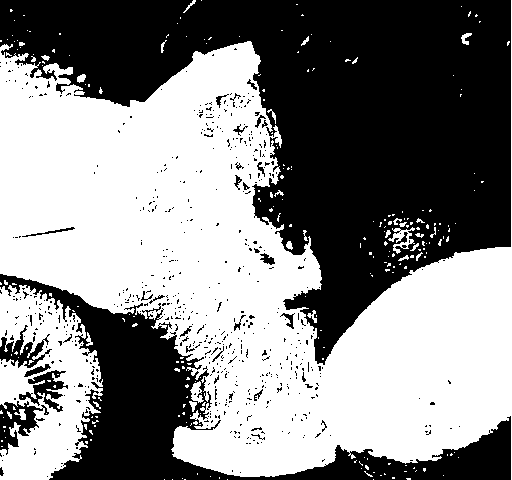

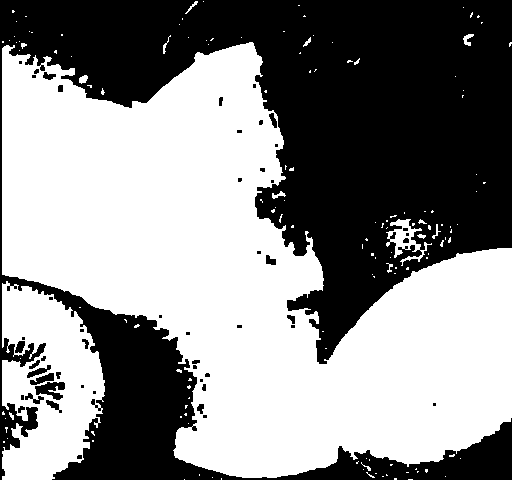

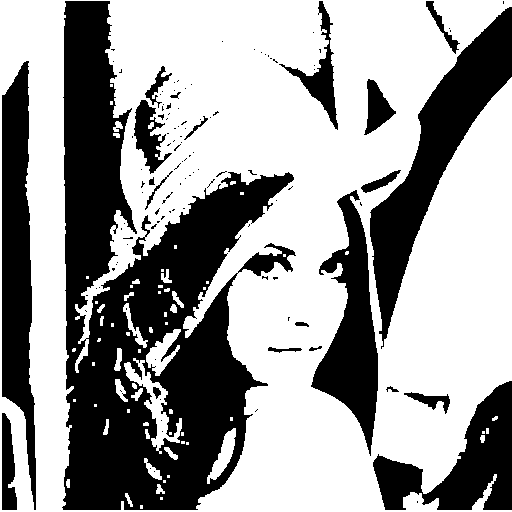

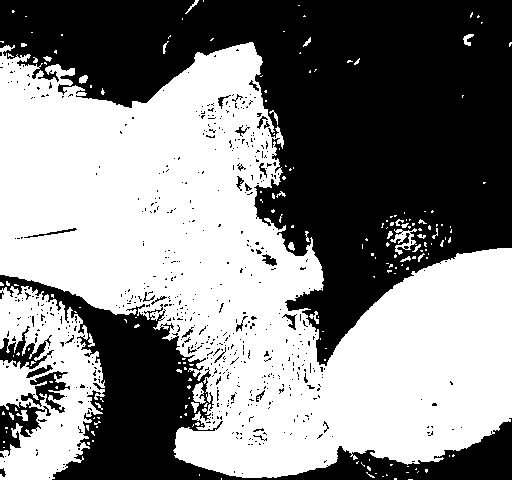

説明に使う二値画像　　

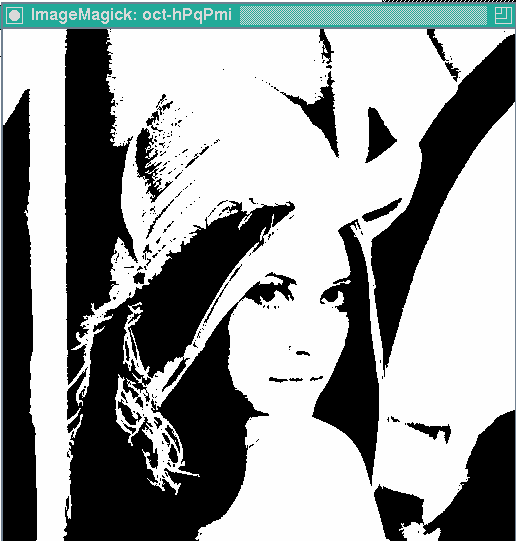

■ Octave 3.2.4, Ubuntu の場合の実行例

fruits.jpg はOpenCV に同封のサンプル画像

curl -O https://www.kkaneko.jp/sample/lena_std.jpg
octave

[rgb, immap, alpha] = imread("/tmp/lena_std.jpg");
mono = rgb2gray( rgb );
bw = im2bw( mono, graythresh( mono ) );

[rgb2, immap2, alpha2] = imread("/usr/OpenCV-2.0.0/samples/c/fruits.jps");
mono2 = rgb2gray( rgb2 );
bw2 = im2bw( mono2, graythresh( mono2 ) );

map = gray(256);
colormap(map);
imshow(bw, [0 1]);
imshow(bw2, [0 1]);

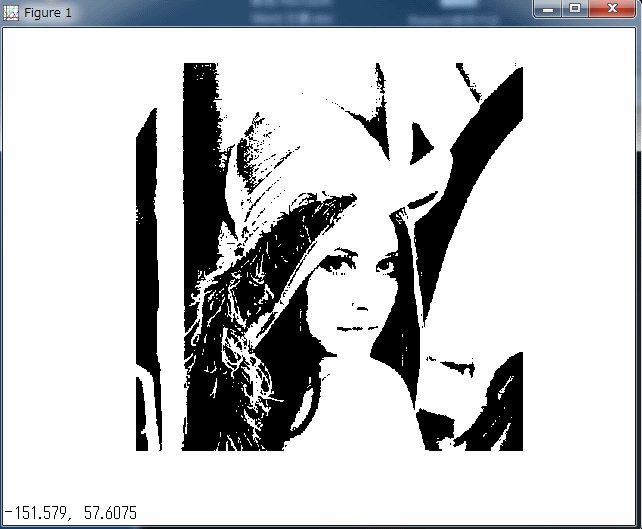

■ Windows の場合の実行例

Windows では「imread("r:/lena_std.jpg");」のようになる． ImageMagick は使わない．

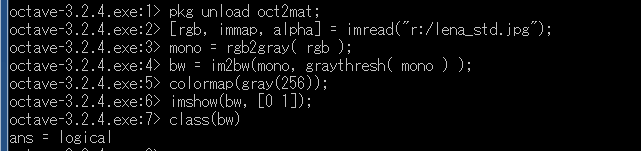

[rgb, immap, alpha] = imread("r:/lena_std.jpg");
mono = rgb2gray( rgb );
bw = im2bw(mono, graythresh( mono ) );
map = gray(256);
colormap(map);
imshow(bw, [0 1]);

※ Octave バージョン 3.2.4 で「warning: isstr is obsolete and will be removed from a future version of Octave, please use ischar instead」というエラーメッセージが出て，結局 plot での描画がうまくできないことがあります．

謝辞：http://www.tatsuromatsuoka.com/octave/jpn/OctaveWinMemo.html で公開されたいた「Octave for windows メモ」を参考にしました．ありがとうございます．プロットの前に，次の操作を行うことで，このエラーを回避できることがあります．


pkg unload oct2mat

double の配列を出力するもの

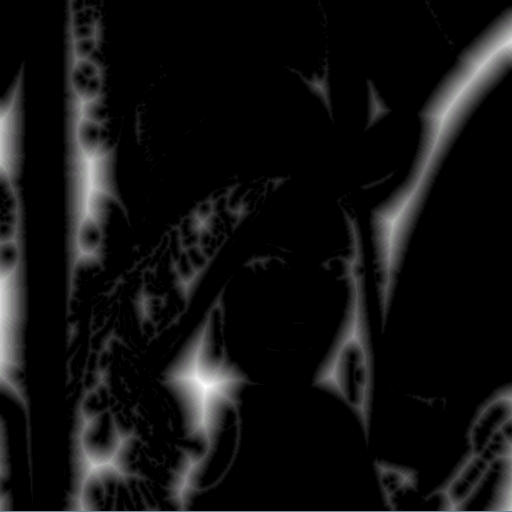

二値画像の距離変換 (distance transform) : bwdist
入力の二値画像を「0 は背景，1 はオブジェクト」とみなし，個々の背景画素ごとにオブジェクトからの最短距離を求める．オブジェクト画素での値は 0 になる．
```
d = bwdist( bw );
imshow(d, [min(min(d)) max(max(d))]);
```

二値画像を出力するもの

4 隣接，8 隣接，接続領域

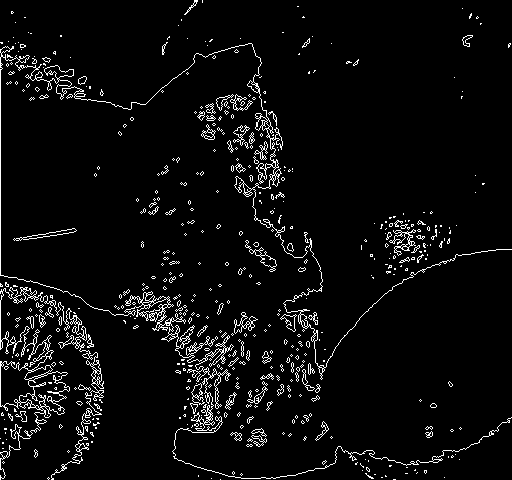

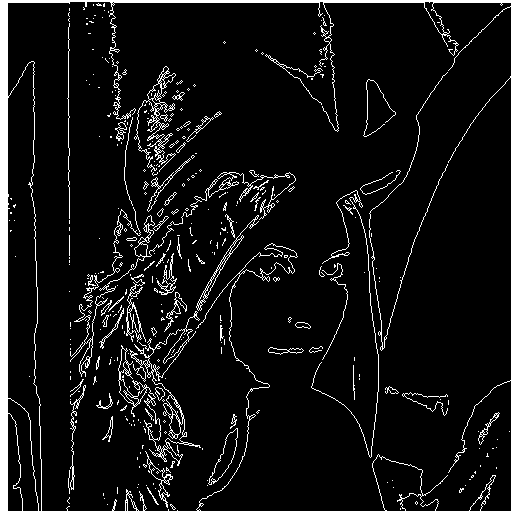

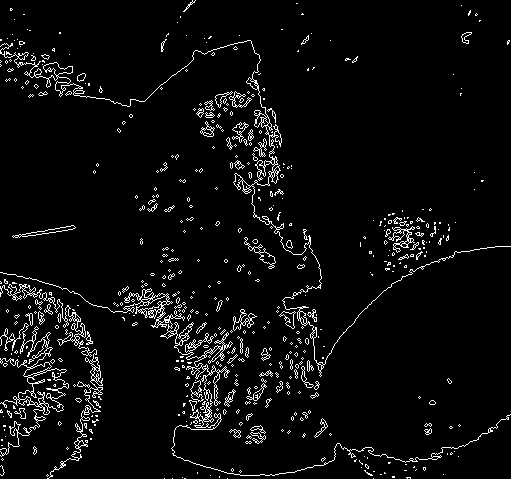

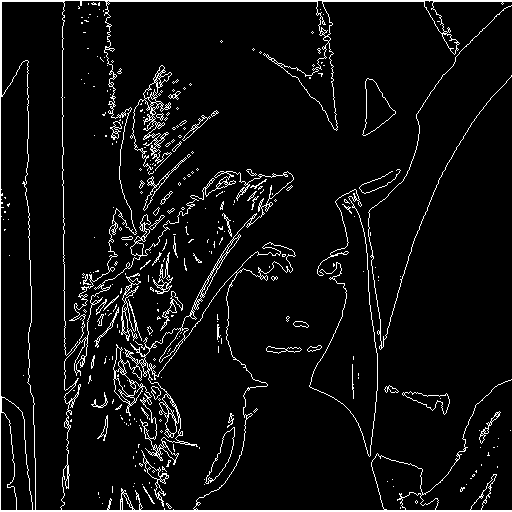

二値画像の 4 隣接による境界抽出 : bwborder
4隣接画素のうち少なくとも1つが黒ならば境界であると判定する．
```
imshow( bwborder( bw ) );
```

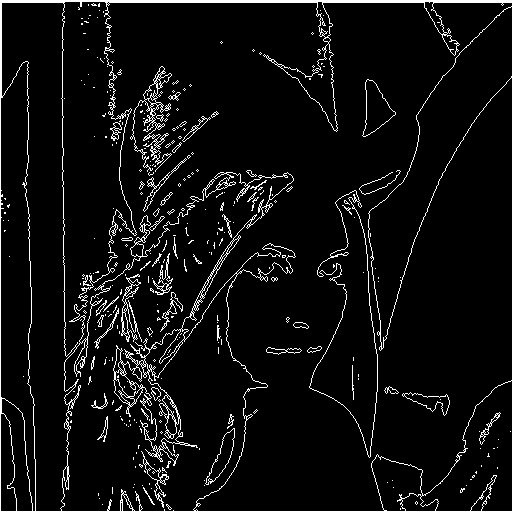

二値画像の 8 隣接による境界抽出 : bwperim( ..., 8)
```
imshow( bwperim( bw, 8 ) );
```
接続領域 (connected region) の抽出 : bwselect
座標値 i, j を指定し，(i, j) 画素と接続している領域を抽出する．
```
imshow( bwselect( bw, 400, 400 ) );
```
二値画像の構造要素とのマッチング : bwhitmiss
二値画像の画素上 (on) にある領域の推定 : bwarea
```
imshow( bwarea( bw ) );
```
二値画像のモルフォロジカル演算 : bwmorph

【関連する外部ページ】: http://homepages.inf.ed.ac.uk/rbf/HIPR2/morops.htm

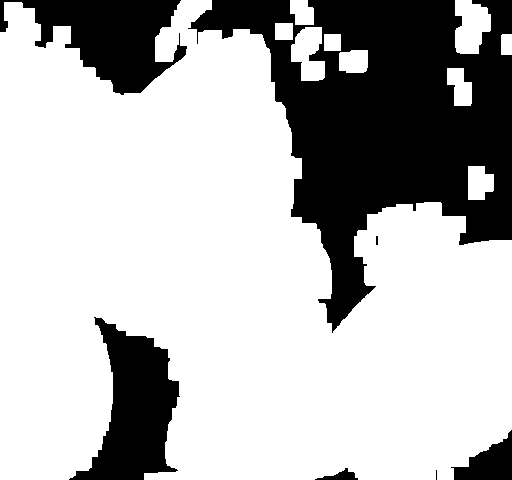

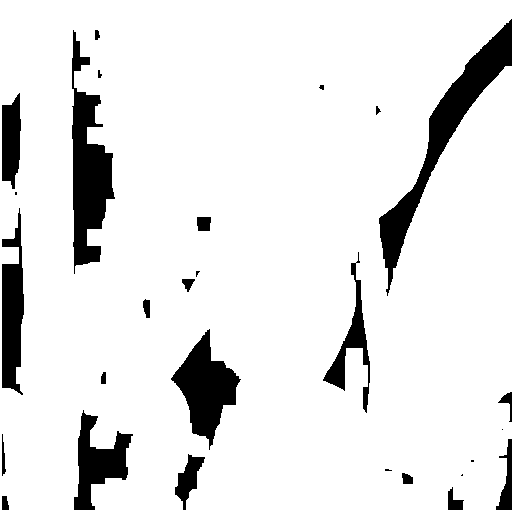

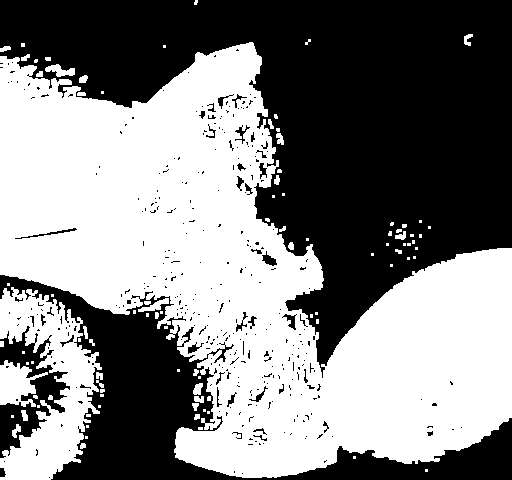

1. "dilate" : dilation operation
  白領域の膨張
```

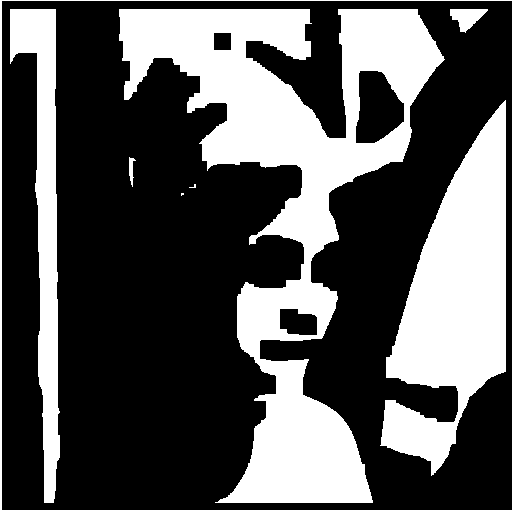

imshow( bwmorph( bw, "dilate", 6 ) );
```

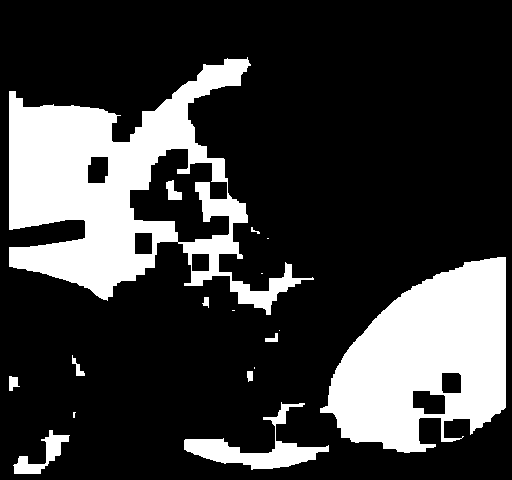

2. "erode" : erosion operation
  白領域の収縮 (dilation の逆)
```
imshow( bwmorph( bw, "erode", 6 );
```
3. "open" : opening operation
  erosion の後 dilation．小さな白領域が除去される．Octave では，パラメータ数は 2 個である ( 3 個は NG である ) ことに注意
```
imshow( bwmorph( bw, "open" );
```
4. "close" : close operation
  dilation の後 erosion．小さな黒領域が除去される．Octave では，opening と同じく，パラメータ数は 2 個である ( 3 個は NG である ) ことに注意
```
imshow( bwmorph( bw, "close" );
```

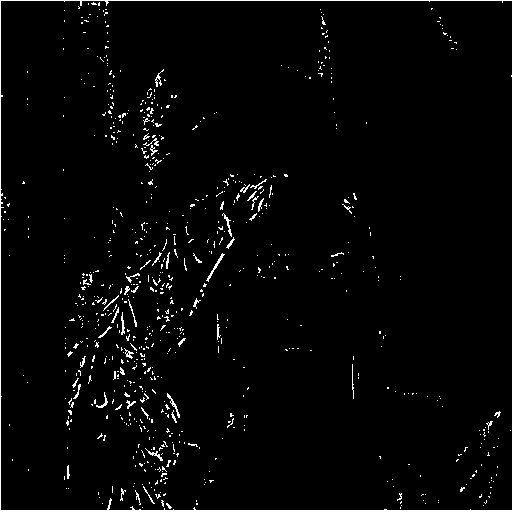

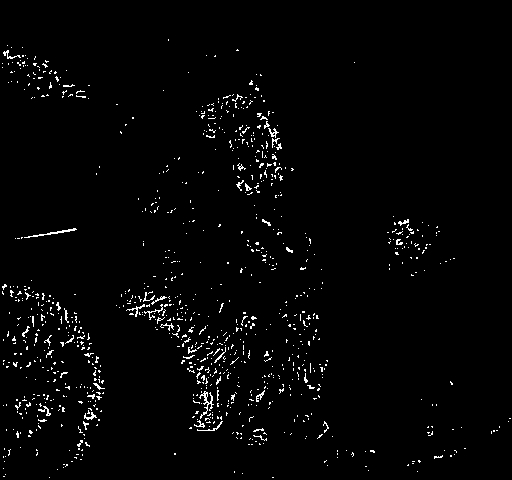

5. "tophat" : tophat operation
  元画像からの opening 結果の減算（つまり，opening により除去された画像）
```

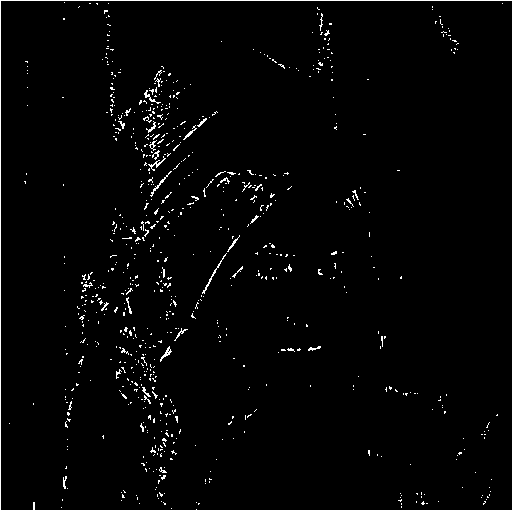

imshow( bwmorph( bw, "tophat" );
```

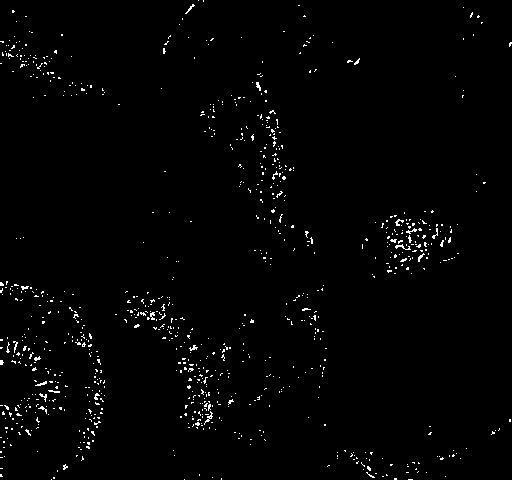

6. "bothat" : bottom hat operation
  closing 結果からの元画像の減算（つまり，closing により増えた画素）
```
imshow( bwmorph( bw, "bothat" );
```
7. "bridge" : bridge operation
  ブリッジ．隣接画素 (neighbours) のうち接続していない 2つ以上の画素が「1」のとき，画素値を「0」にセットする
```
imshow( bwmorph( bw, "bridge" );
```
8. "clean" : clean operation
  8隣接画素 (eight-connected neighbours) の全てが「0」のとき，画素値を「0」にセットする．孤立した「1」の画素が除去される．
```
imshow( bwmorph( bw, "clean" );
```
9. "diag" : diagonal fill operation
  背景の 8隣接性を除去するように，画素値を「1」にセットする．
```
imshow( bwmorph( bw, "diag" );
```
10. "fill" : integior fill operation
  4隣接画素 (four-connected neighbours) の全てが「1」のとき，画素値を「1」にセットする．孤立した「0」の画素が「1」になる．
```
imshow( bwmorph( bw, "fill" );
```
11. "hbreak" : H-break operation
  H-connected である画素を「0」にセットする．
12. "majority" : majority black operation
  3x3 ウインドウ内の 5 個以上の画素が「1」であるとき，画素値を「1」にセットする
13. "remove" : iterior pixel remove operation
  4隣接画素 (four-connected neighbours) の全てが「1」のとき，画素値を「0」にセットする．つまり，4隣接画素のうち少なくとも1つが黒ならば境界であると判定する．
  ※ bwborder と同じ．

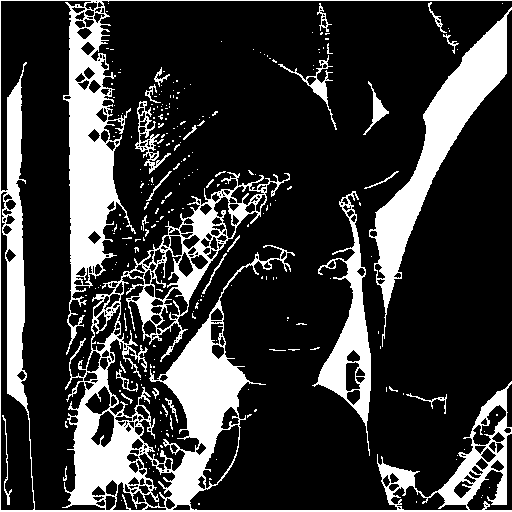

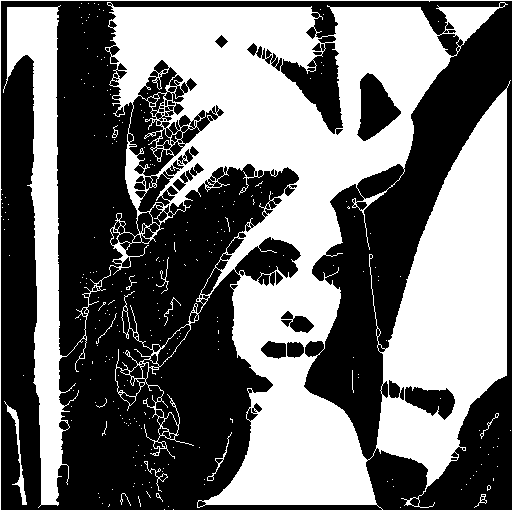

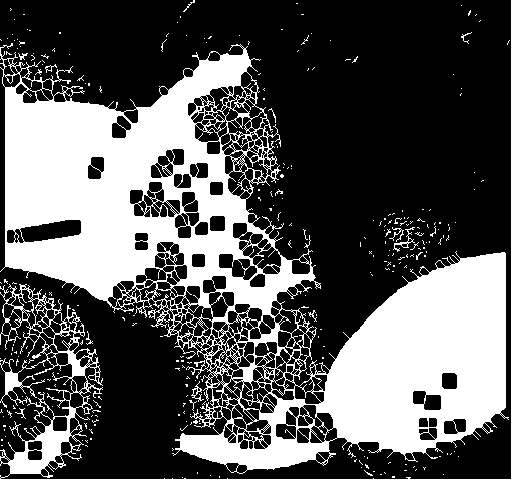

14. "shrink" : shrink operation
  細線化
```
imshow( bwmorph( bw, "shrink", 6 ) );
```
15. "skel" : skeltonization
  「median axis skeleton」によるスケルトン化
```
imshow( bwmorph( bw, "skel", 6 ) );
```
16. "skel-pratt" : skeltonization
  William K. Pratt の方法によるスケルトン化
```
imshow( bwmorph( bw, "skel-pratt", 6 ) );
```
17. "spur" : remove spur operation
  隣接画素の中に eight-connected であるような画素が 1 つだけあるとき，画素値を「0」にセットする．
```
imshow( bwmorph( bw, "spur", 6 ) );
```

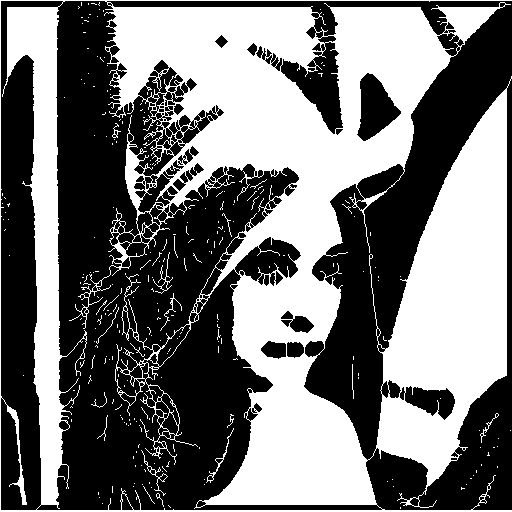

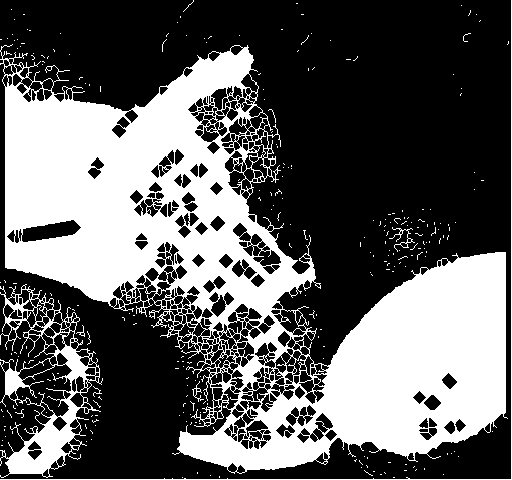

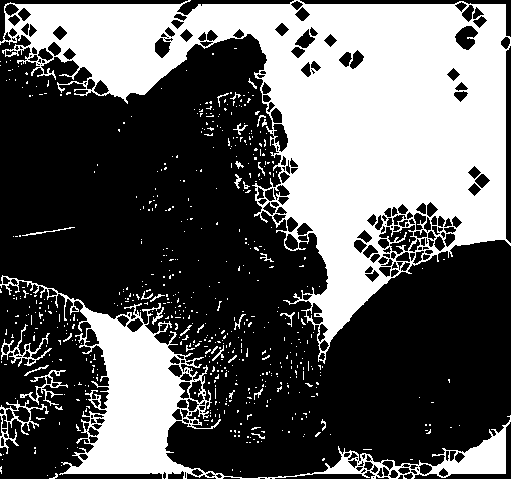

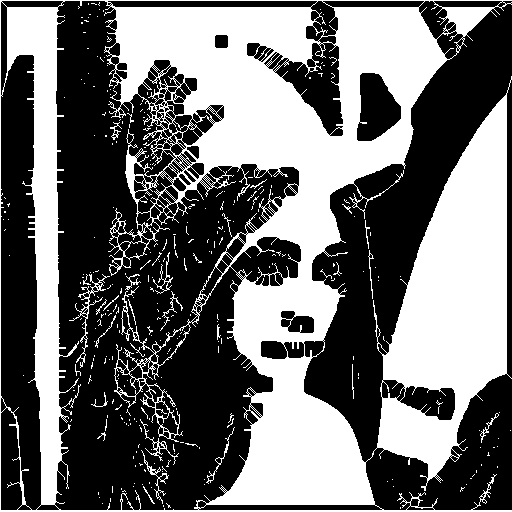

18. "thicken" : thickening operation
  背景画素の細線化
```
imshow( bwmorph( bw, "thicken", 6 ) );
```
19. "thin" : thinning operation
  細線化
```
imshow( bwmorph( bw, "thin", 6 ) );
```
